Klemmenkonfiguration
KL1512 5

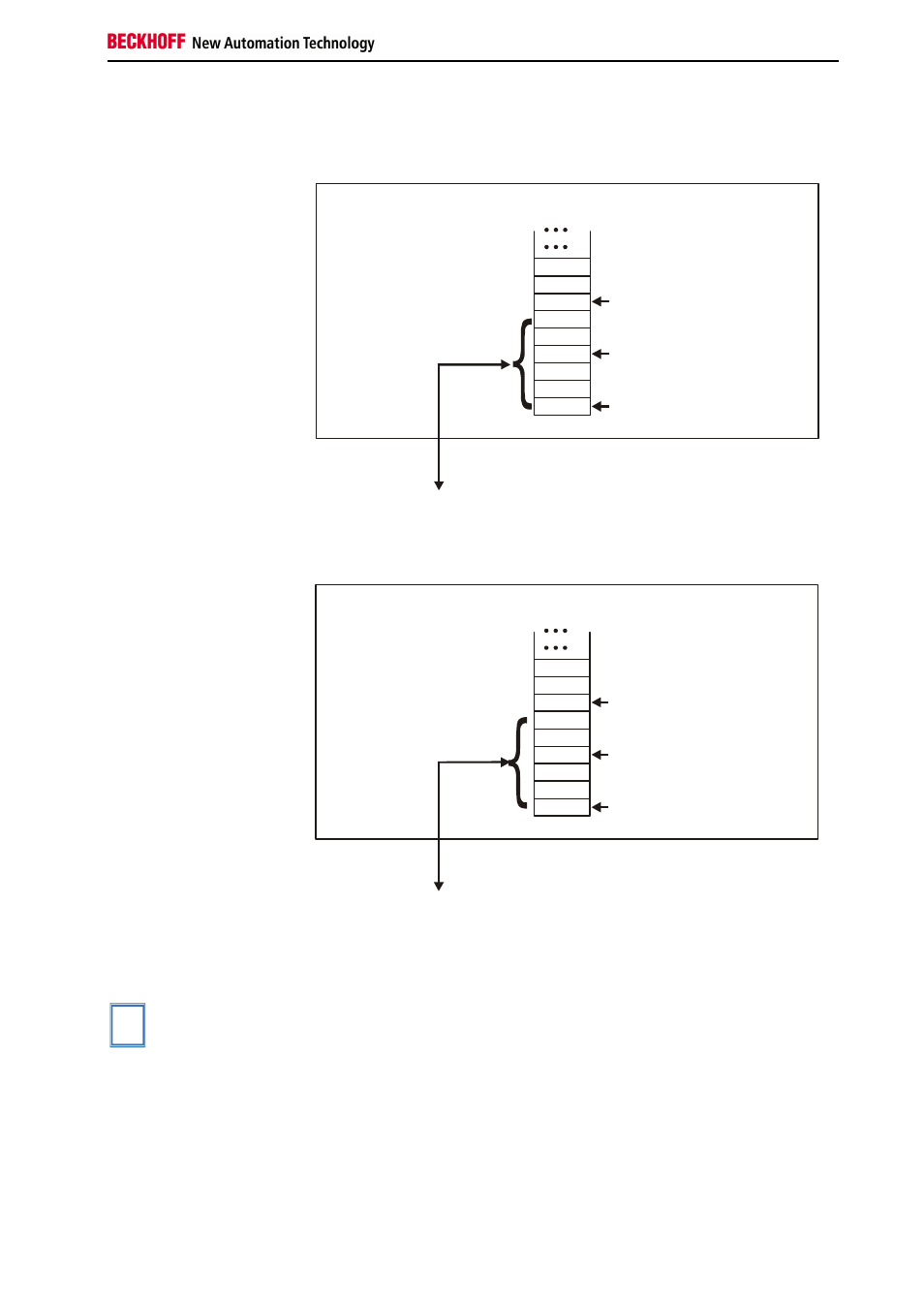

Profibus-Koppler BK3000
Der Profibus Koppler BK3000 mappt die KL1512 automatisch mit 6 Byte
Eingangs- und 6 Byte Ausgangsdaten.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
Offset Klemme 2 Kanal 1 = 6
KL1512 Kanal 1
KL1512 Kanal 2
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
Nutz H
Nutz L
D1 - 0
D0 - 0
D0 - 1
D1 - 1
C/S - 0
C/S
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
Interbus Koppler BK4000
Der Interbus Koppler BK4000 mappt die KL1512 automatisch mit 6 Byte
Eingangs- und 6 Byte Ausgangsdaten.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
KL1512 Kanal 1
KL1512 Kanal 2
Offset Klemme 2 Kanal 1 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden (KS2000).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
D0 - 1
D0 - 0
Nutz H
Nutz H
D1 - 0
D1 - 1
Nutz L
C/S - 0
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben Nähere Angaben zur Mapping-Konfiguration von Buskopplern finden Sie
im jeweiligen Buskoppler-Handbuch im Anhang unter Konfiguration der
Master.
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen Mapping-
Konfigurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit KS2000 Mit der Konfigurations-Software KS2000 können die Parametrierungen
unabhängig vom Feldbussystem über die serielle Schnittstelle des
Buskopplers durchgeführt werden.
