Klemmenkonfiguration
Die Klemme kann über die interne Registerstruktur konfiguriert und para-
metriert werden.
Jeder Klemmenkanal wird im Buskoppler gemappt. In Abhängigkeit vom
Typ des Buskopplers und von der eingestellten Mapping-Konfiguration
(z.B. Motorola/Intel Format, Wordalignment,...) werden die Daten der
Klemme unterschiedlich im Speicher des Buskopplers abgebildet.
Zur Parametrierung einer Klemme ist es erforderlich, das Control-
/Statusbyte mit abzubilden.

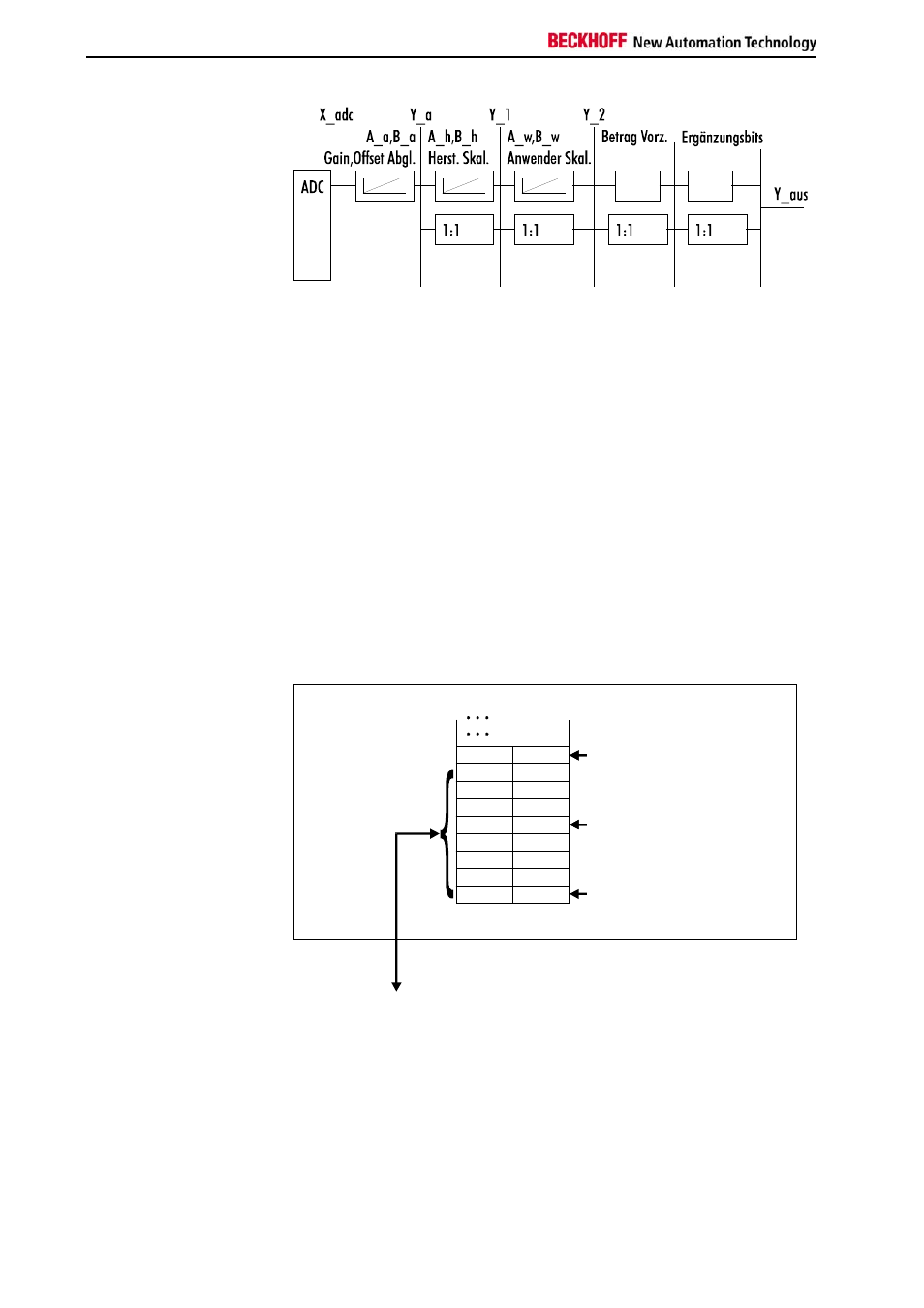

Beckhoff-Lightbus
Koppler BK2000 Beim Beckhoff-Lightbus Koppler BK2000 wird neben den Datenbytes auch
immer das Control-/Statusbyte gemappt. Dieses liegt stets im Low-Byte auf
der Offsetadresse des Klemmenkanals.
0 Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 3 = 4
KL3064, Kanal 1 + 2
KL3064, Kanal 3 + 4
Offset Klemme 2 Kanal 1 = 8
Nutzdatenzuordnung je
nach Mapingkonfiguration
K-Bus
Beckhoff-Lightbus
Buskoppler
BK2000
Zur Busklemme
L H
C/S - 0
C/S - 0
C/S
D0 - 0
D0 - 2
D0 - 1
D0 - 3
D1 - 0
D1 -20
D1 - 1
D1 - 3
C/S - 1
C/S - 1 Die Klemme wird
im Buskoppler
gemappt.
Profibus-Koppler BK3000 Beim Profibus-Koppler BK3000 muß in der Masterkonfiguration festgelegt
werden für welche Klemmenkanäle das Control-/Statusbyte mit eingeblen-
det werden soll. Wird das Control/Statusbyte nicht ausgewertet, belegt die
KL3064 8 Byte Eingangsdaten (2 Byte Nutzdaten pro Kanal).
