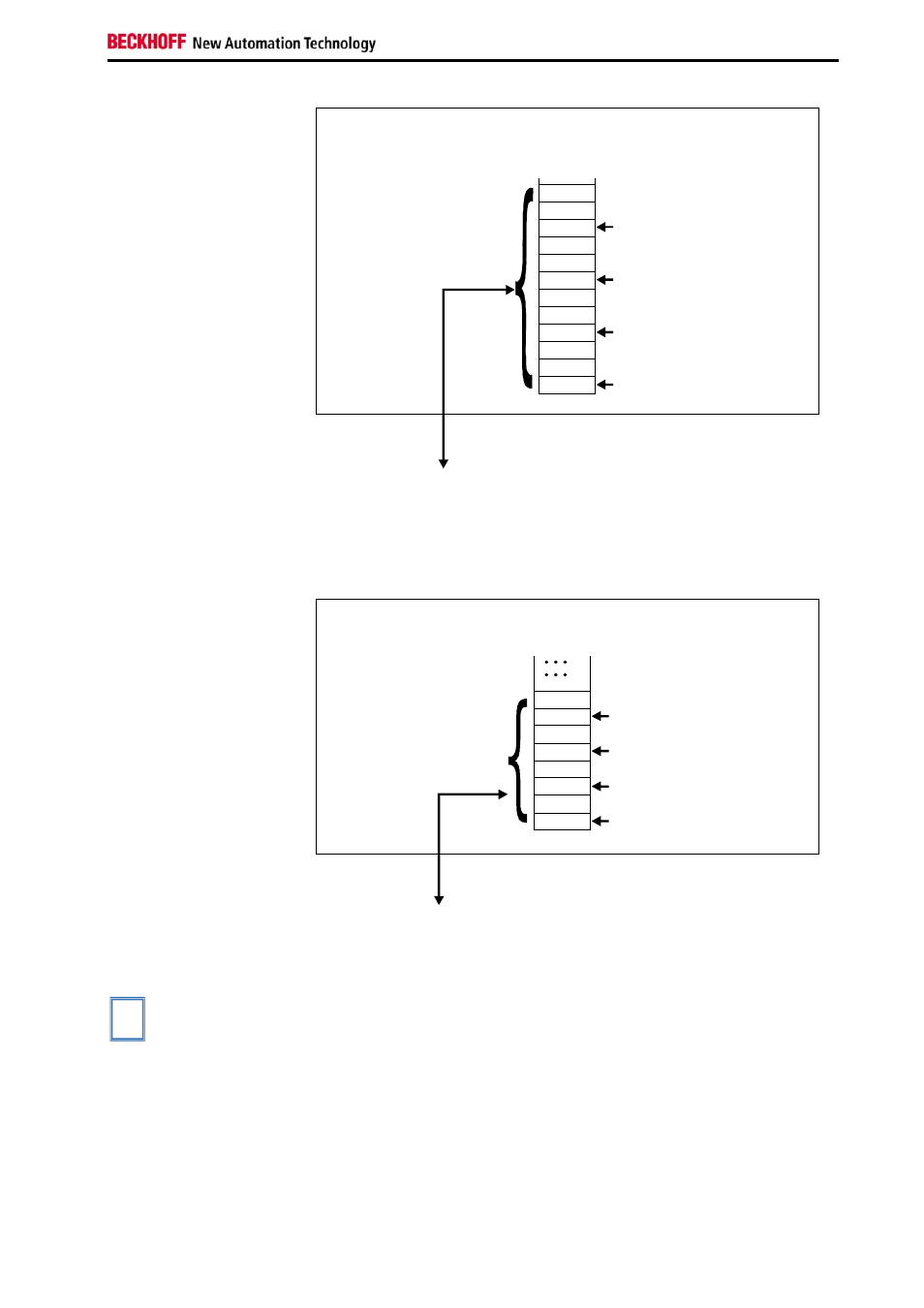

Klemmenkonfiguration
KL3064 9
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
Offset Klemme 1 Kanal 3 = 6
Offset Klemme 1 Kanal 3 = 9
KL3064 Kanal 1
KL3064 Kanal 2
KL3064 Kanal 3
KL3064 Kanal 4
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
D1 - 0
D1 - 2
D0 - 2
D1 - 3
D0 - 3
D0 - 0
D0 - 1
D1 - 1
C/S - 0
C/S - 2
C/S - 3
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
Interbus Koppler BK4000 Der Interbus Koppler BK4000 mappt die KL3064 standardmäßig mit 8 Byte
Eingangsdaten (2 Byte Nutzdaten pro Kanal). Eine Parametrierung über
den Feldbus ist nicht möglich. Soll das Control/Statusbyte verwendet wer-
den, wird die Software KS2000 zur Konfiguration benötigt.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 3 = 4
Offset Klemme 1 Kanal 2 = 2
Offset Klemme 1 Kanal 4 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden (KS2000).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
D0 - 1
D0 - 2
D0 - 3
D0 - 0
D1 - 0
D1 - 2
D1 - 3
D1 - 1
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben Nähere Angaben zur Mappingkonfiguration von Buskopplern finden Sie im
jeweiligen Buskoppler-Handbuch im Anhang unter "Konfiguration der Mas-
ter".
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen Mappingkonfi-
gurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit
der Software KS2000 Die Parametrierungen können unabhängig vom Feldbussystem mit der
Beckhoff Konfigurationssoftware KS2000 über die serielle Konfigurations-
schnittstelle im Buskoppler durchgeführt werden.
