Schirm – BECKHOFF KL3311 Benutzerhandbuch
Seite 9

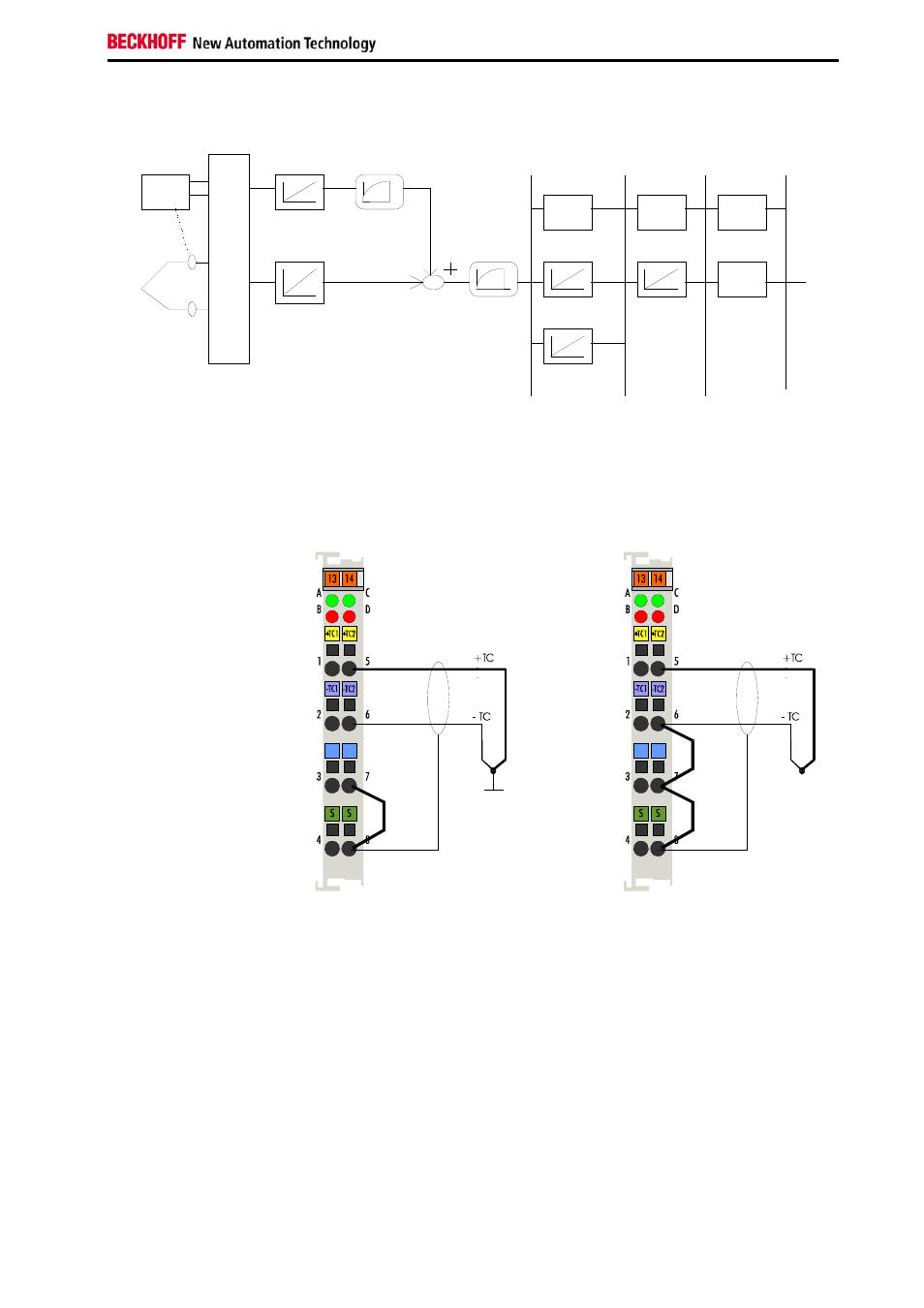

Funktionsbeschreibung
KL3311, KL3312, KL3314 und KL3302
7
T
Tvgl
ADC
LM334
1:1
1:1
1:1
Bertag
Vorz.
Taus
A_w,B_w
Anwender-
skalierung
A_h,B_h
Siemens-
Format
a0, b0, c0
Temperatur
A_a, B_a
Gain, Offsetabgleich
Output: microV
Output: T in 1/16°C
Output: microV
a1,b1,c1
A00,B00
Output: Tvgl in °C
X_vgl
Tvgl
Uvgl
X_m
Um1
Uk
T
Th
Ta
Herstellerskal.
Anschlusstechnik
Aufgrund der Differenzeingänge der Klemmen werden je nach
Thermoelementausführung verschiedene Anschlusstechniken empfohlen.
Bei geerdeten Thermoelementen wird die Masse mit dem Schirm
verbunden. Hat das Thermoelement keine Erdverbindung, werden die
Kontakte Masse, Schirm und –TC1 bzw. –TC2 miteinander verbunden.
M
M
M
M
Schirm
Schirm
geerdetes
Thermoelement
erdfreies
Thermoelement
Die Beispiele zeigen die KL3312. Bei Verwendung der KL3314 legen Sie
den Schirm auf eine zusätzlich zu installierende Schirmklemme (KL9195).
