Betrieb
10
AX5801
3.1.3 Mechanische Installation
GEFAHR
Vorsicht Verletzungsgefahr durch elektrischen Schlag!
Trennen Sie vor der Installation der TwinSAFE-Drive-Optionskarte den Servoverstärker
von der Netz- und Systemspannung!
Durch die Zwischenkreiskondensatoren können die Zwischenkreiskontakte X02 auch
nach dem Trennen des Servoverstärkers vom Versorgungsnetz noch
lebensgefährliche Spannung aufweisen. Warten Sie nach dem Trennen 5 Minuten und
messen Sie die Spannung an den Zwischenkreiskontakten DC+ und DC-. Wenn die
Spannung unter 50 V abgesunken ist, ist ein gefahrloses Arbeiten möglich.

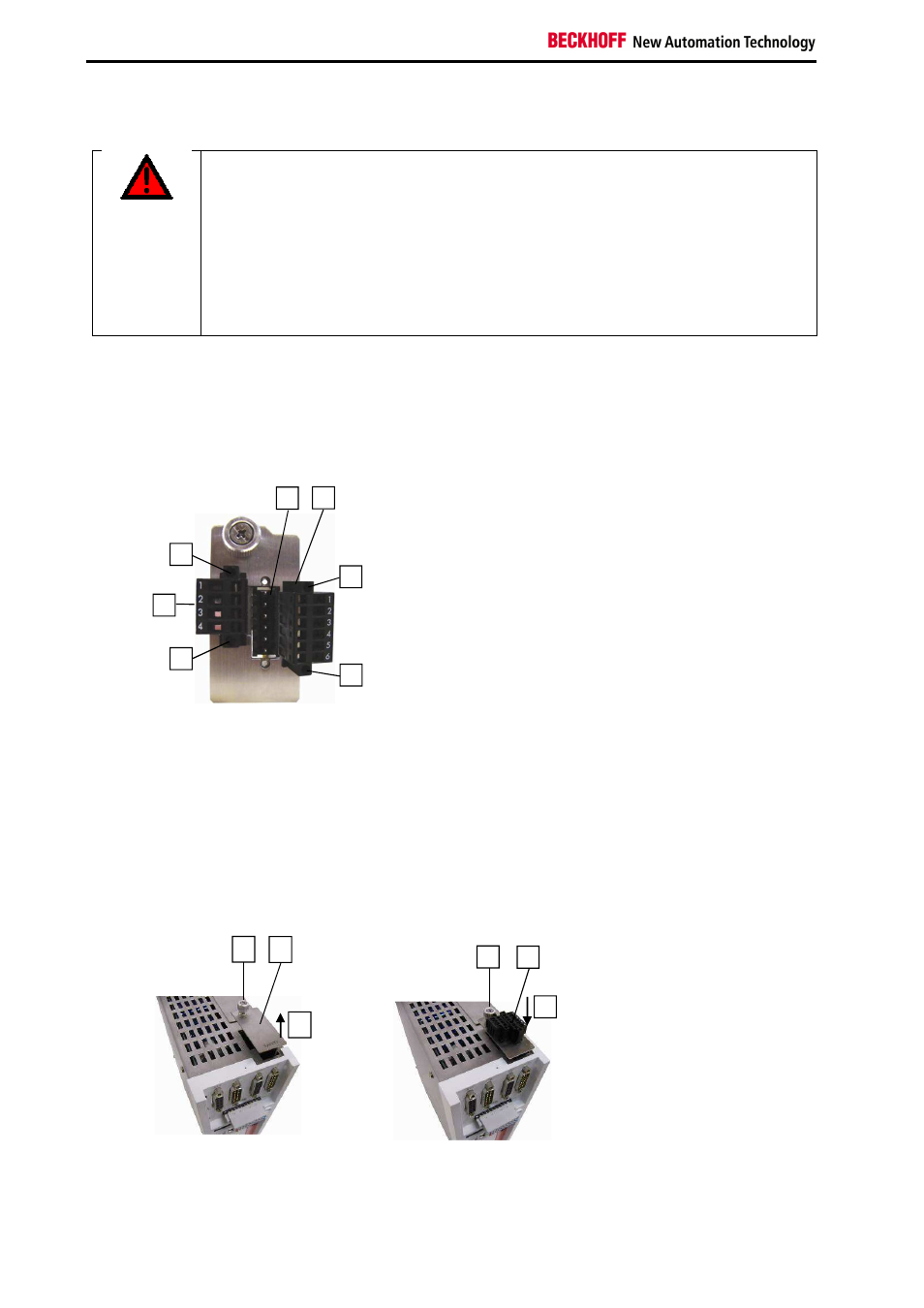

Montage der beiden Stecker auf die TwinSAFE-Drive-Optionskarte AX5801
•
Stecken Sie den beiliegenden 4-poligen Stecker (1) in die Buchse.
•
Schrauben Sie die beiden Schrauben (2) fest.
•
Stecken Sie den 6-poligen Stecker (3) in die Buchse (4).
•
Schrauben Sie die beiden Schrauben (5) fest.
Abbildung 3-1: Montage der Stecker
Montage der TwinSAFE-Drive-Optionskarte AX5801
•
Lösen Sie die Schraube (6) vollständig.
•
Entnehmen Sie die den Einschub (7) in Pfeilrichtung (8).
•
Setzen Sie die TwinSAFE-Drive-Optionskarte (9) vorsichtig in Pfeilrichtung (10) in die Öffnung.
Die Aufnahme hat auf den Schmalseiten Führungen für die Platine. Achten Sie darauf, dass die
Platine in diese Führungen geleitet wird.
Abbildung 3-2: Montage TwinSAFE-Drive-Optionskarte AX5801
1
2
4
2
3
5
5
6
7
8
11
9
10
