3.1.4 Anschlüsse

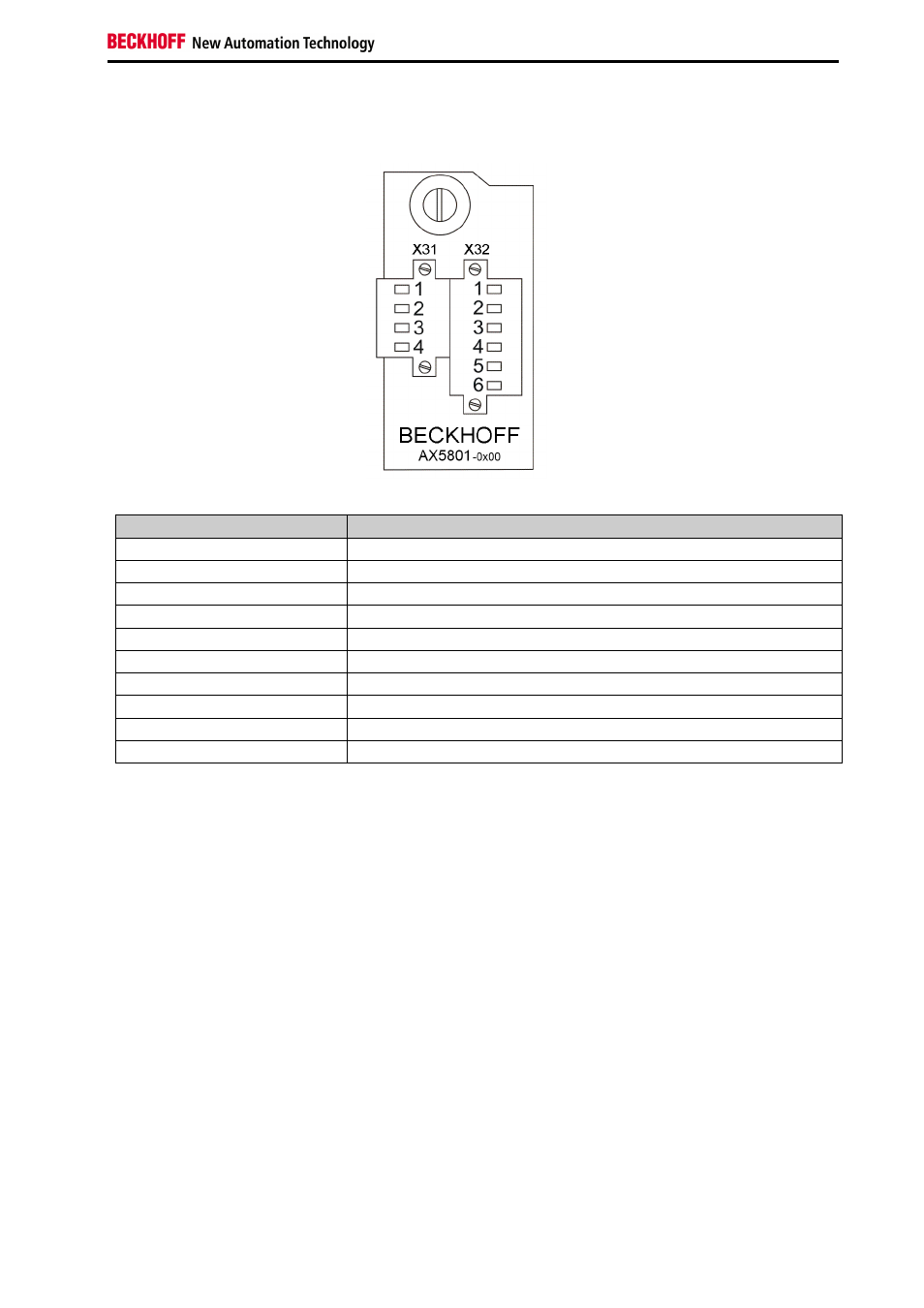

Abbildung 3-3: Anschlussbelegung X31 und X32
Anschluss
Signal
X31 - 1
Relais 1 (Spule S1) - 0V (intern gebrückt mit X32 - 1)
X31 - 2
Relais 1 (Spule S1) - 24V (intern gebrückt mit X32 - 2)
X31 - 3
Relais 2 (Spule S2) - 0V (intern gebrückt mit X32 -3)
X31 - 4
Relais 2 (Spule S2) - 24V (intern gebrückt mit X32 - 4)
X32 - 1
Relais 1 (Spule S1) - 0V (intern gebrückt mit X31 - 1)
X32 - 2
Relais 1 (Spule S1) - 24V (intern gebrückt mit X31 - 2)
X32 - 3
Relais 2 (Spule S2) - 0V (intern gebrückt mit X31 -3)
X32 - 4
Relais 2 (Spule S2) - 24V (intern gebrückt mit X31 - 4)
X32 - 5
Rückführkontakte in Reihe über Relais 1 + 2 (potentialfrei)
X32 - 6
Rückführkontakte in Reihe über Relais 1 + 2 (potentialfrei)
