Seite 10 Beckhoff New Automation Technology CB4052
2 Übersicht
2.1 Eigenschaften
Das CB4052 ist ein hochkomplexes Computer-Motherboard im PC/104™-Formfaktor, das dem aktuellen
"PCI/104-Express™"-Standard entspricht. Es basiert auf dem Intel® 4 Series Chipsatz GS45 in
Verbindung mit dem ICH9M-E-Chip (SFF). Als Prozessoren sind verschiedene Modelle der Core™2-Duo-
bzw. Celeron®-M-Baureihen von Intel® verfügbar. Modernste DDR3-Technologie ermöglicht einen
Speicherausbau von bis zu 4 GByte (DDR3-1066) über SO-DIMM204. Über den PC/104-Plus-Stecker
und den PCI/104-Express-Stecker (Type 1) stehen sowohl PCI-Bus als auch PCI-Express zur Verfügung,
was flexible Erweiterungsmöglichkeiten eröffnet. Weiterhin bietet das CB4052 2 Gigabit-LAN-Anschlüsse,
8 USB-2.0-Anschlüsse, 4 SATA-Anschlüsse, 2 serielle Schnittstellen, CRT- und LVDS/TFT-Anschluss
und ein HDA-7.1-kompatibles Audio-Interface inklusive digitalem SPDIF-Ein- und -Ausgang.

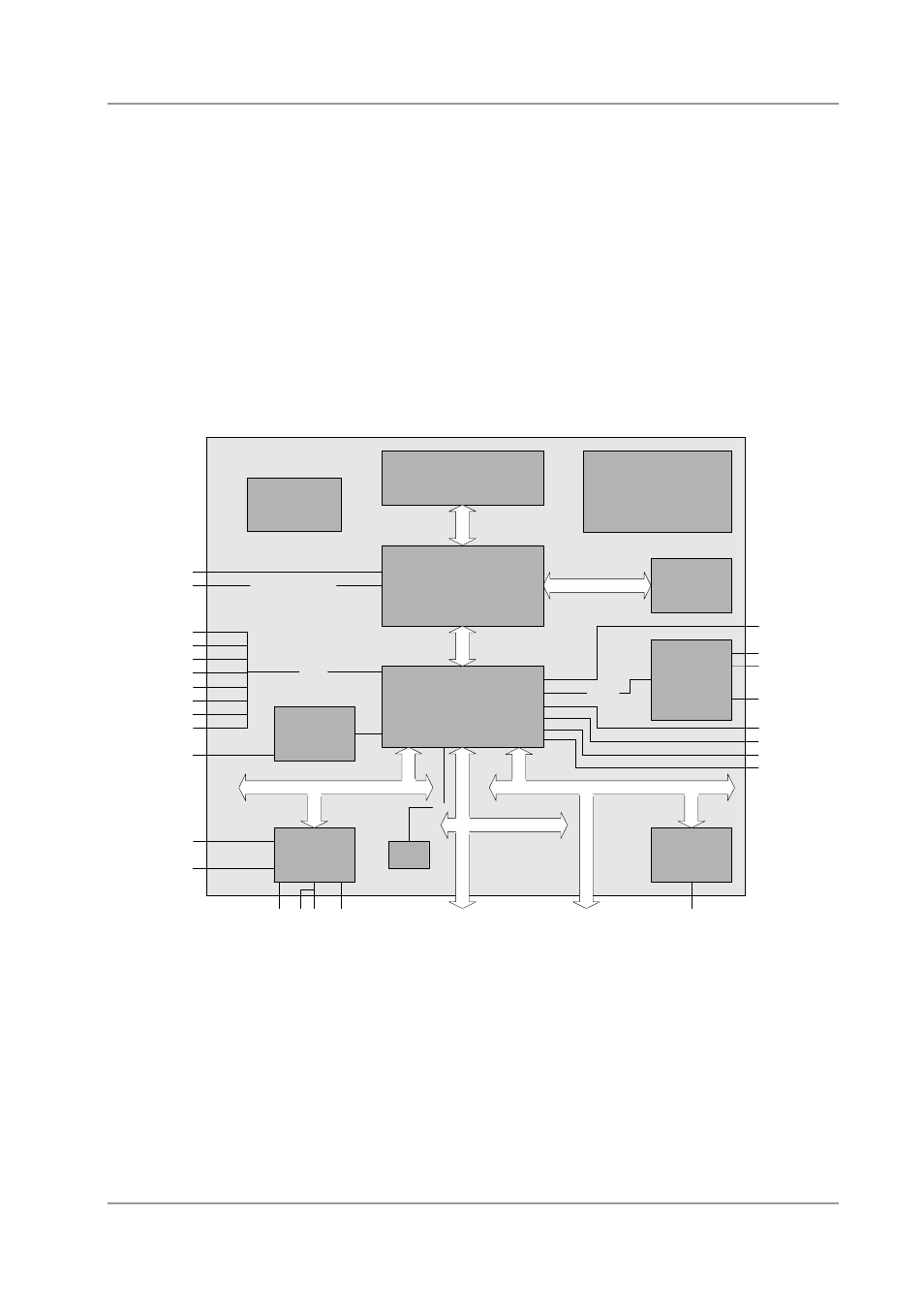

ICH9M-E
Intel® 82801IUX
Winbond®
W83627H
LPC
PCI (4 bus master max)
Intel®
82574L
SoDIMM204
DDR3-1066
MEMORY
Power
VCCCore; VTT; DDRVTT
1,5V; 1,8V; 2,5V; 3,3V
Clock
ICS9LPRS501
BIOS
MS
SATA1
RealTek®
ALC885/889
HDA 7.1
HDA Link
KB
USB1
USB2
USB3
P
C
/1
0
4
P
lu
s
S
lo
ts
1
-4
L
A
N
2
USB4
C
O
M
1
C
O
M
2
L
P
T
/F
D
C
W
a
tc
h
d
o
g
Intel® Core™2 Duo,
Celeron® M
H
O
S
T
CRT
LCD LVDS 18/24Bit, dual pixel
GMCH
Intel® GS45
D
M
I
USB 2.0
SPDIF i
SPDIF o
USB5
USB6
USB7
USB8
Intel®
82567
LAN1
SATA2
SATA3
PCIe (x1 / x16 / SDVO)
SMBus
P
C
I1
0
4
-
E
x
p
re
s
s
SATA4
SPI
o Prozessor Intel® Core™2 Duo oder Celeron® M
o Chipsatz Intel® GS45 mit integrierter Grafik und ICH9M-E (SFF)
o SO-DIMM204-Steckplatz für bis zu 4 GByte DDR3-1066
o Zwei serielle Schnittstellen COM1 und COM2
o 2x LAN-Anschluss Ethernet 10/100/1000 (Base-T)
o 4x SATA
o PS2-Keyboard- und -Maus-Schnittstelle
o LPT-Schnittstelle
o Acht USB-2.0-Schnittstellen
