Beckhoff New Automation Technology CB4052

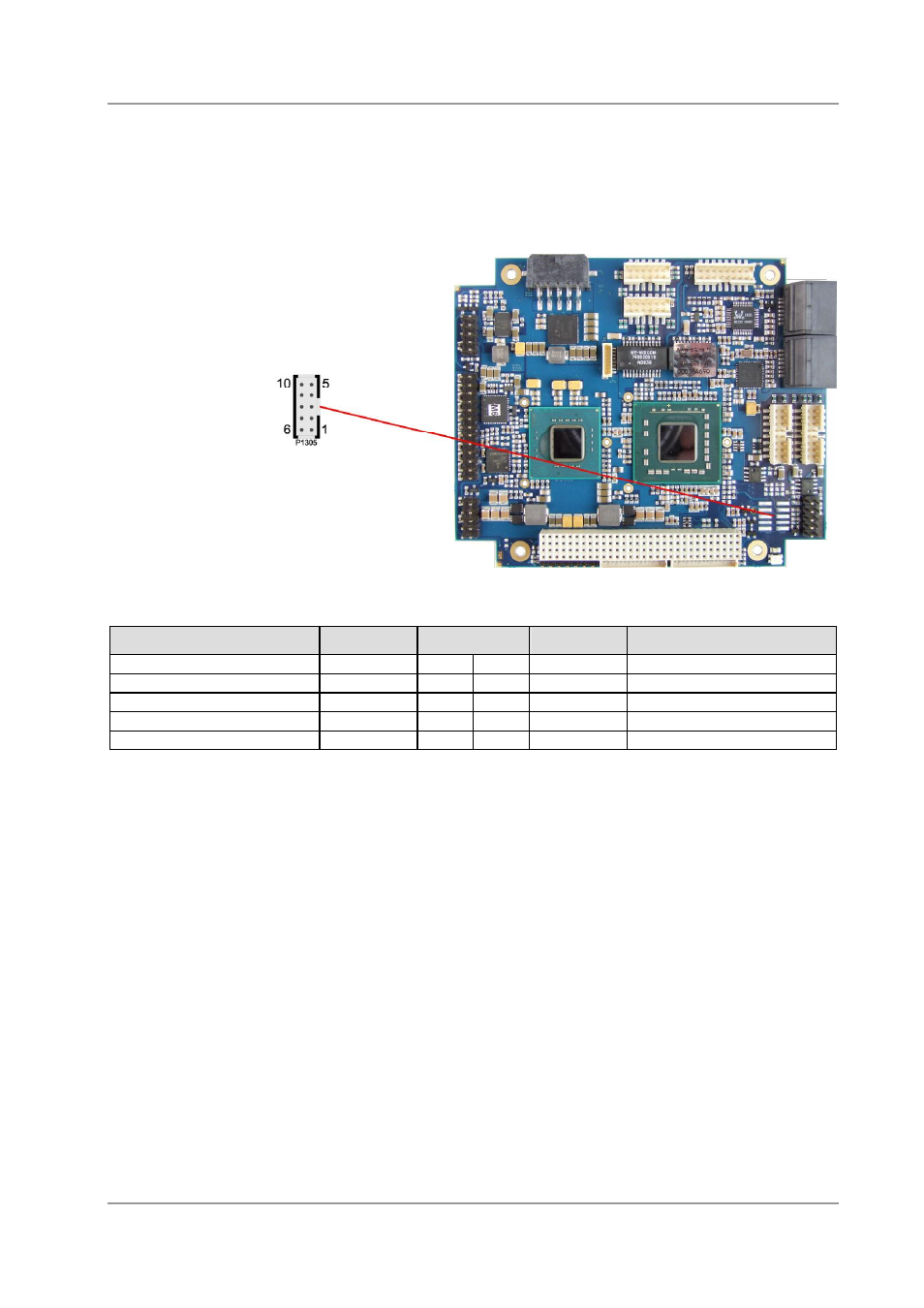

3.7 VGA
Ein Standard-VGA-Monitor kann über einen 2x5poligen Wannenstecker (FCI 98424-G52-10LF,
passender Gegenstecker z.B. FCI 90311-010LF) angeschlossen werden.
Diese Schnittstelle ermöglicht auch eine Kommunikation über den I2C-Bus.
Beschreibung
Name
Pin
Name
Beschreibung
Analog Rot
RED
1
6
GND
Masse
Analog Grün
GREEN
2
7
DDDA
DD Data
Analog Blau
BLUE
3
8
DDCK
DD Clock
Vertikaler Impuls
VSYNC
4
9
GND
Masse
Horizontaler Impuls
HSYNC
5
10
GND
Masse
