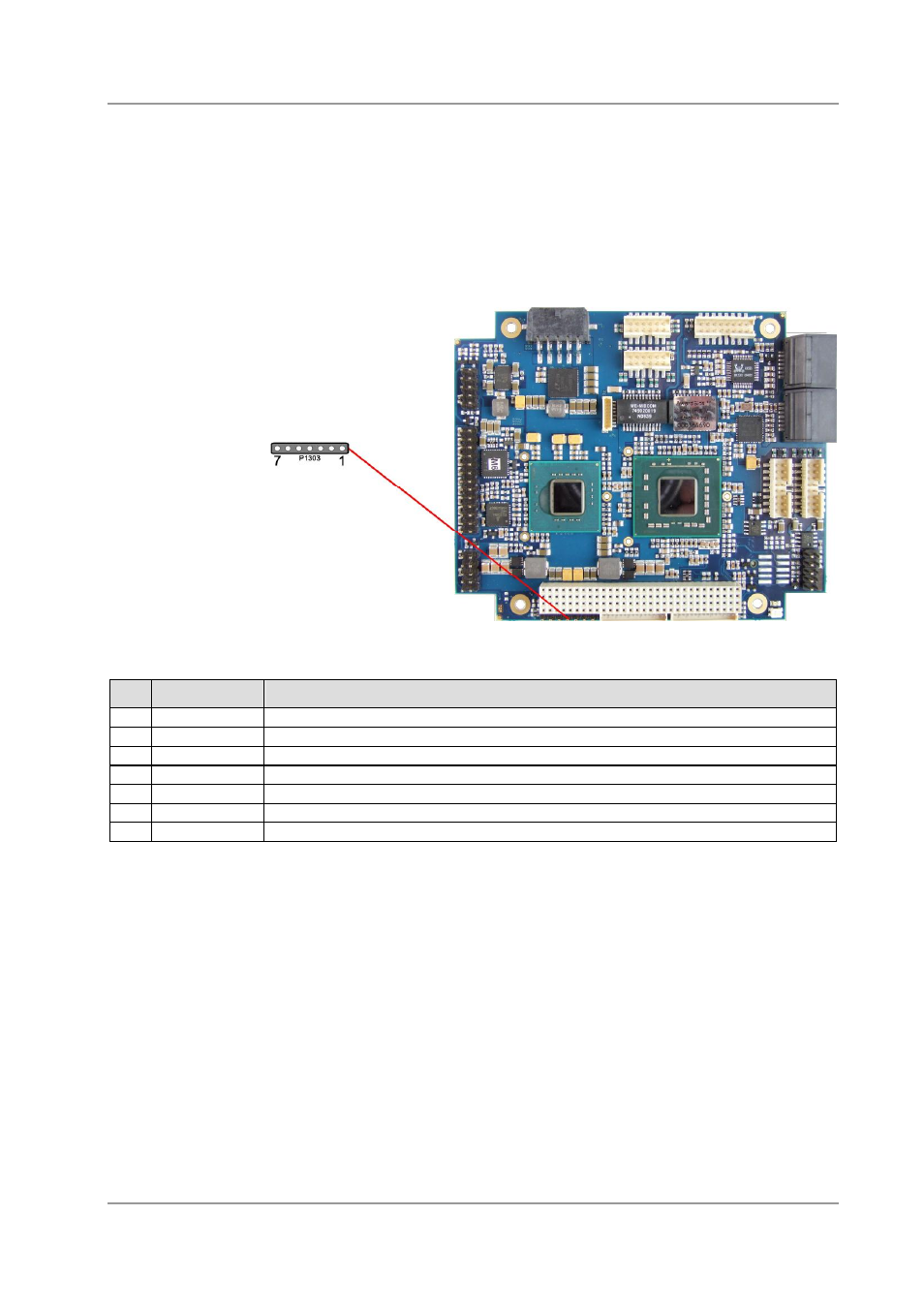

3.16 SMBus
Über eine 7polige Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54mm können
SMBus-fähige externe Bauteile angeschlossen werden. Für diese steht eine 3,3-Volt-Versorgung zur
Verfügung. Außerdem liegen an diesem Stecker die low-aktiven Signale PWRBTN# und PS_ON# an.
Wird PWRBTN# für vier Sekunden auf low gesetzt, löst dies einen Power-down des System aus. Im
S5-Status führen sowohl SMBALRT# als auch PWRBTN# zu einem Power-on-Ereignis, wenn auf low
gesetzt.
Pin Name Beschreibung
1 3,3V Versorgungsspannung 3,3V
2 CS-SMB-CLK SMBus Clock
3 CS-SMB-DAT SMBus Data
4 SMB-ALERT# SMBus Alert
5 PWRBTN# Powertaste
6 PS_ON# Powersupply an
7 GND Masse
