Beckhoff New Automation Technology CB4052

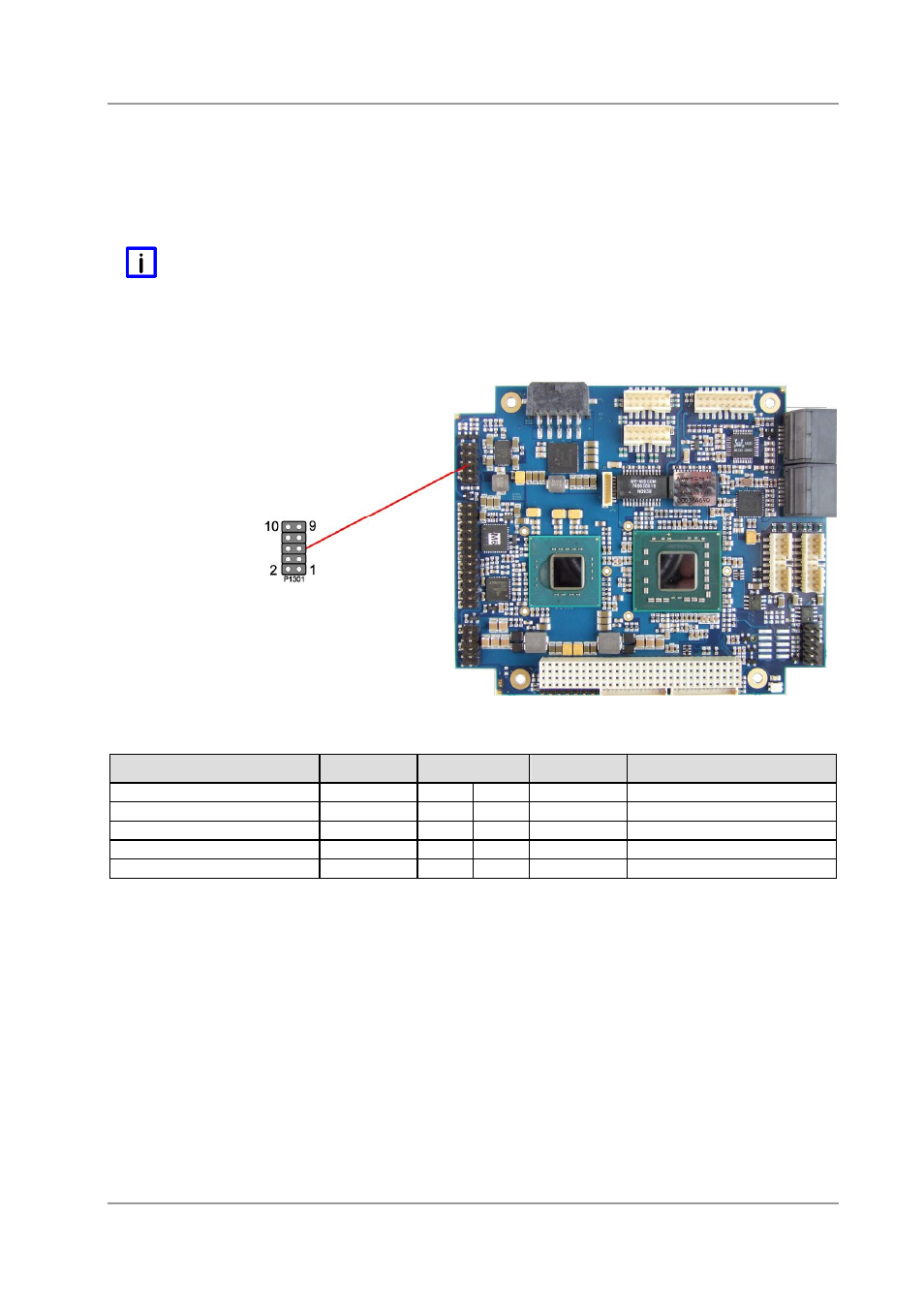

3.3 System
Zum Anschluss der systemtypischen Signale wird eine Standardstiftleiste für Schneidklemmtechnik im
Rastermaß 2,54 mm benutzt.
Über diese Schnittstelle werden Tastatur, Maus, Lautsprecher, externe RTC-Batterie und Reset des
Boardes angeschlossen.
H
INWEIS
Wenn die Realtime-Clock ihre Uhrzeit auch bei einer Unterbrechung der Stromversorgung beibehalten
soll, dann muss eine externe Batterie (3,3V) angeschlossen werden. Hierzu ist der Pluspol der Batterie
mit VBAT und der Minuspol mit GND zu verbinden.
Beschreibung
Name
Pin
Name
Beschreibung
Lautsprecher nach 5V
SPEAKER
1
2
GND
Masse
Reset nach Masse
RESET#
3
4
KLOCK#
Keyboard Lock
Keyboard Data
KDAT
5
6
KCLK
Keyboard Clock
Maus Data
MDAT
7
8
MCLK
Maus Clock
CMOS Batterie >= 3V
VBAT
9
10
VCC
Versorgungsspannung 5V
