Beckhoff Lightbus - PC Interfacekarte C1220
Statusanzeige

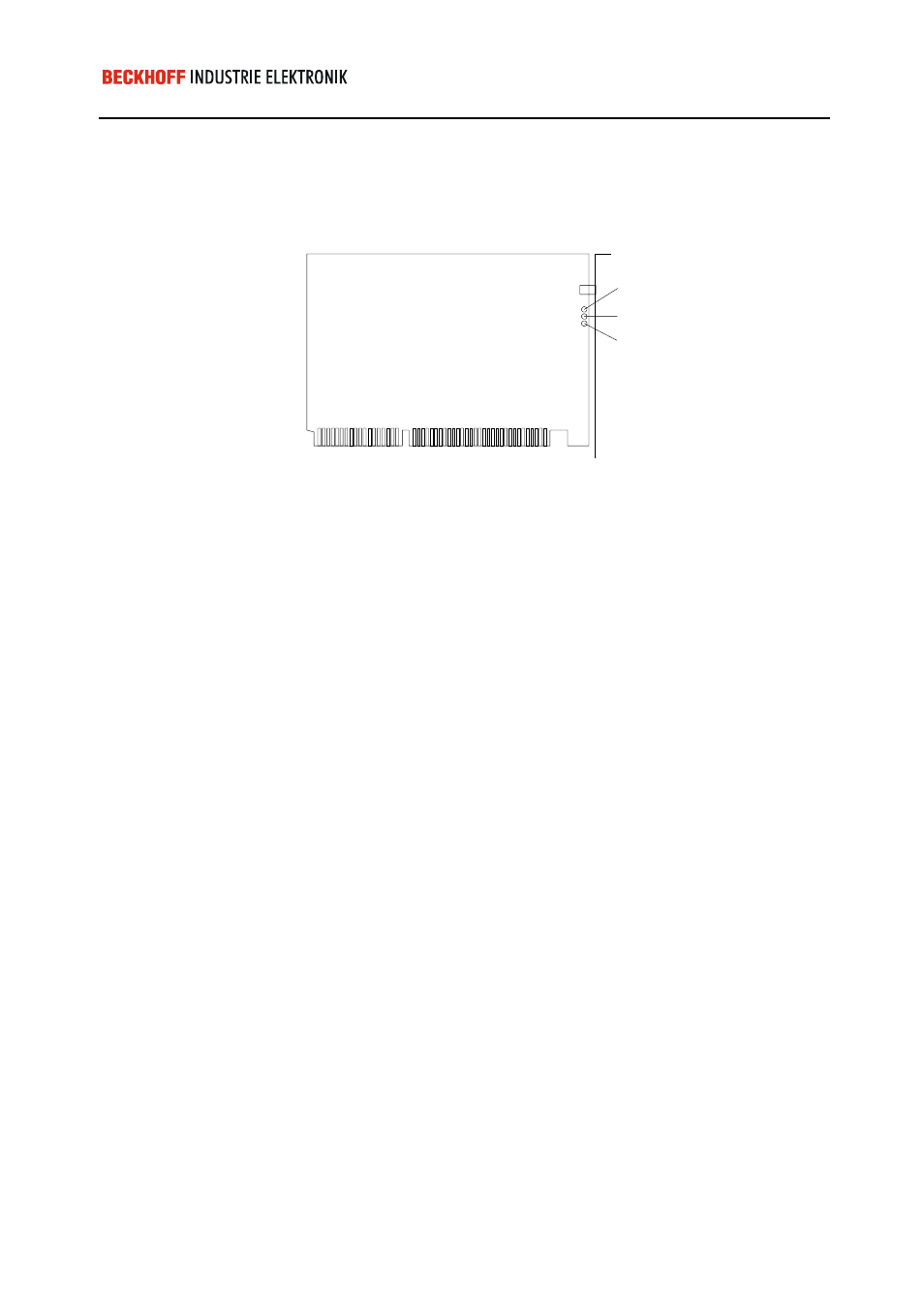

Auf der C1220 befinden sich 3 LEDs zur Statusanzeige.
/(' 581
/(' &38(UURU
/(' /LJKWEXV(UURU
LED “RUN“
Die LED 'RUN' zeigt an, daß die C1220 fehlerfrei initialisiert und
betriebsbereit ist.
LED “CPU-Error“
Leuchtet nur diese LED auf, so liegt ein nicht behebbarer Hardwarefehler
vor. Leuchtet ebenfalls die LED ’RUN’ auf, so liegt ein Programmfehler vor,
der eventuell durch einen Hardwarereset behoben werden kann.
LED “Lightbus-Error“
Tritt während des Betriebs ein Defekt im LWL Ring auf, so wird die LED
'LWL-FAIL' aktiviert. Liegt ein allgemeiner LWL-Fehler vor, blinkt die LED.
Ist der Fehler beim residenten Adreßtest aufgetreten ist die LED statisch
eingeschaltet. Die Aktualisierung des Prozessabbilds wird unterbrochen.
Durch die vorhandenen Diagnosefunktionen kann die Fehlerursache
ermittelt werden.
Montage im PC
1.
Schalten Sie den PC und eventuelle externe Spannungsversorgungen
ab.
2.
Die Interfacekarte C1220 wird in einen 16 Bit ISA-Bus Steckplatz auf
der PC Busplatine gesteckt.
Die C1220 benötigt keine externe Spannungsversorgung. Die Karte wird
direkt vom PC gespeist. Beim Einschalten des PC geht damit auch die
C1220 in Betrieb. Bevor die C1220 jedoch den Betrieb aufnehmen kann,
müssen die Lichtleiterverbindungen hergestellt, und die Jumper der C1220
korrekt konfiguriert werden.
