5 Komponenten der Maschine
Die Maschine besteht aus mehreren Komponenten, die entsprechend ihrer
Funktion angeordnet sind:
1. Klebestation an der rechten Seite des Einlegetisches für das Fixieren des
Kniefutters an der Vorderhose;
2. Arbeitstisch für das Anlegen und Ausrichten des Nähgutes;
3. Bediengerät oberhalb des Arbeitstisches;
4. Garnständer zur Aufnahme der Garnrollen ;
5. Nähkopf mit Konturenführung und Differentialverstellung für das Umste-
chen der Seiten- und Schrittnaht; beigeordnet ist der Ausschwenker, der
das Nähgut nach dem Nähen zum Stapler transportiert;
6. Haupt-/Not-Aus-Schalter zum Ein- und Ausschalten der Maschine;
7. Stapler zum Abstapeln der vernähten Hosenteile;
8. Auffangbehälter für die abgesaugten Kettfäden und Nähreste.

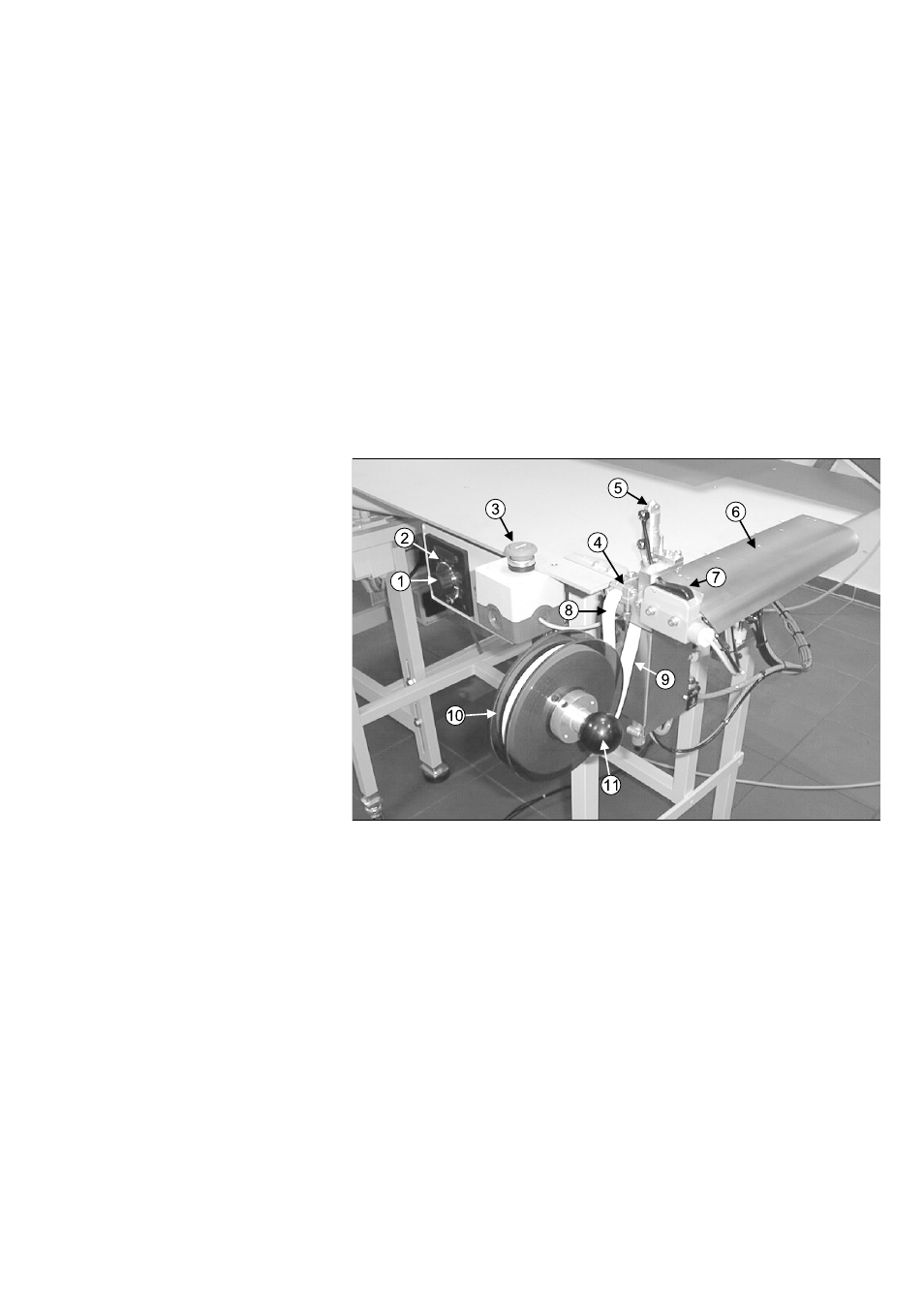

5.1 Klebestation
1 Drehregler Stempeltemperatur
2 Anzeige Stempeltemperatur
3 Klammertaste
4 Trennschlitz
5 Oberer Stempel
6 Klebeklammer
7 Klebetaste
8 Klebeband
9 Trägerpapier
10 Vorratsrolle Klebeband
11 Knopf zum Öffnen der Klebebandrollenhalterung
