2-11
Eing. Steckerbelegung Input-Stecker
M1 Reset-Taste B 2-4
M2 Stapeln manuell B 4-6
M3 Futterklemme B 8-10
M4 Klebestempel B 10-12
M8 Fotozelle am Beistelltisch Pin 19-, Pin 20+, Pin 3 Signal
Die Ausgänge sind Ventile und folgendermaßen belegt:
Ventil Steckerbelegung Output-Stecker
Y0 - Nähfuß hoch A - 1
F2 Y2 - Tischblasen A - 3
F3 Y3 - Konturenführung A - 5
F3 Y13 - Schmutz saugen A - 5
F4 Y4 - Konturrolle lüften A - 7
F5 Y5 - Kett-up A - 9
F6 Y6 - Haltestempel A - 11
F7 Y7 - Stapelimpuls A - 13
F8 Y8 - Staplerschwenker A - 15
F9 Y9 - Schwert schwenken A - 17
F10 Y10 - Differential A - 18
F11 Y11 - Klebestempel A - 16
F12 Y12 - Futterklammer und Bandvorschub A - 14
Hinweis
Der Ausgang „Nähfuß hoch“ (Y0) ist auf der Seite Setup -10 nicht program-
mierbar und wird auf der Seite Setup -03 programmiert (siehe vorn).
3.7 Ein- und Ausgänge programmieren
Auf der Seite Setup -10 werden die Ein- und Ausgänge ein- bzw. ausgeschal-
tet. Eingeschaltete Ein- und Ausgänge können frei programmiert werden.
Um einen Ein- oder Ausgang zu programmieren, positionieren Sie den
Cursor auf dem Ein- bzw. Ausgang und drücken die Spezialtaste. Die Ein-
stellseite wird geöffnet.
Hinweis
Die Programmierung der Ein- und Ausgänge erfolgt nicht programm-spezi-
fisch. Das heißt, die Einstellung ist für alle Programme gleich. Änderungen
wirken sich auf alle Nahtprogramme aus.

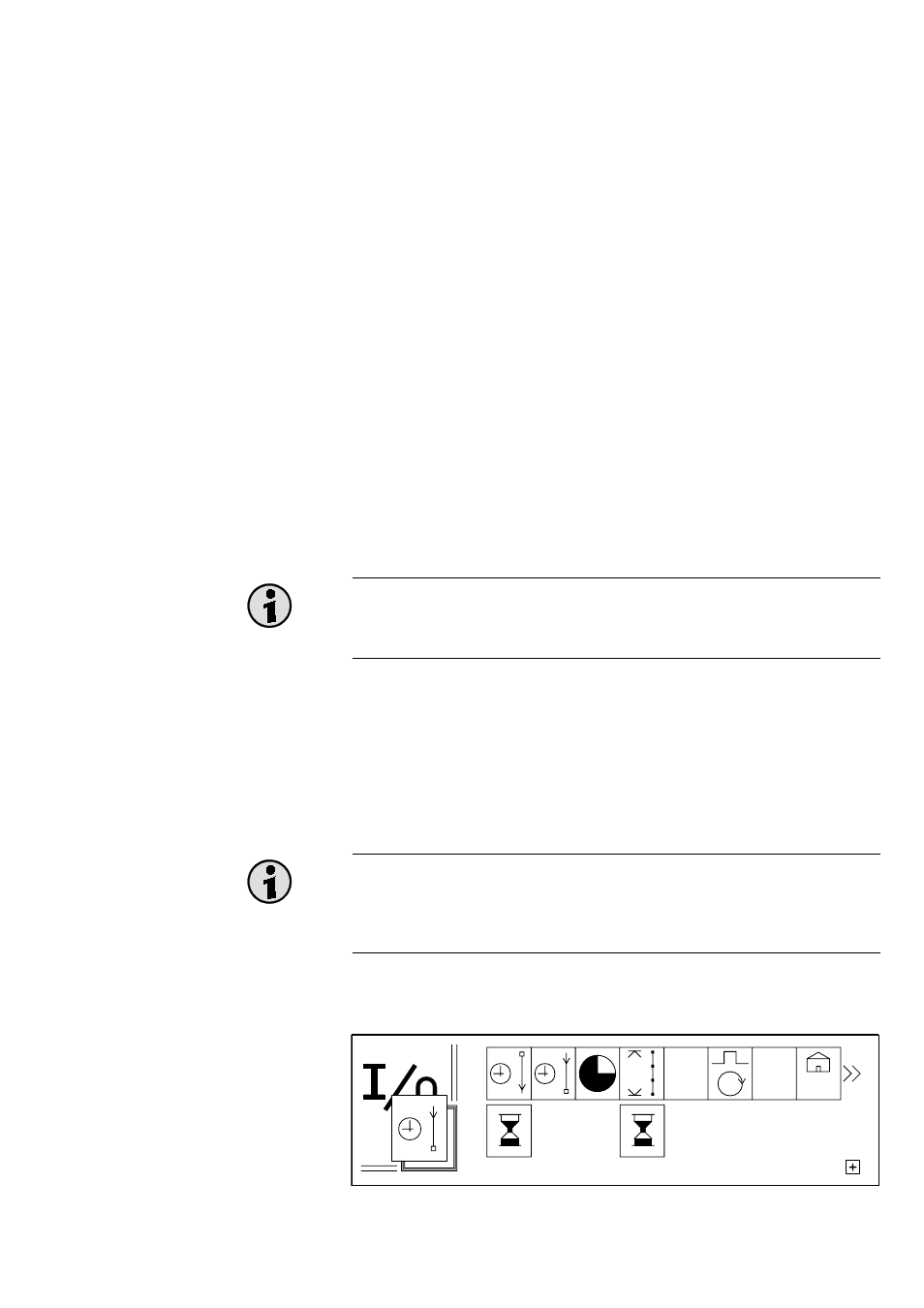

3.7.1 Einstellseite der Ein- und Ausgänge
O U T F 6
P R G
S T E P S T O P
0 1 0 0
