5.3.2 Erläuterung der Displayanzeige
Nach dem Einschalten mit dem Hauptschalter wird im Display das Programm
angezeigt, mit dem zuletzt gearbeitet wurde. Die Maschine ist sofort nähbe-
reit:
001
COVER
POS
[ 0]
: 3400
STEP: 1
PRG: 1 P1 METERING: 115
P2 AUSZACKER: 220
Werksseitig sind verschiedene Nahtprogramme im Speicher der Maschine
vorhanden, die mit den Plus-/Minustasten angewählt wurden. Eine Liste der
Programme wird weiter unten dargestellt.

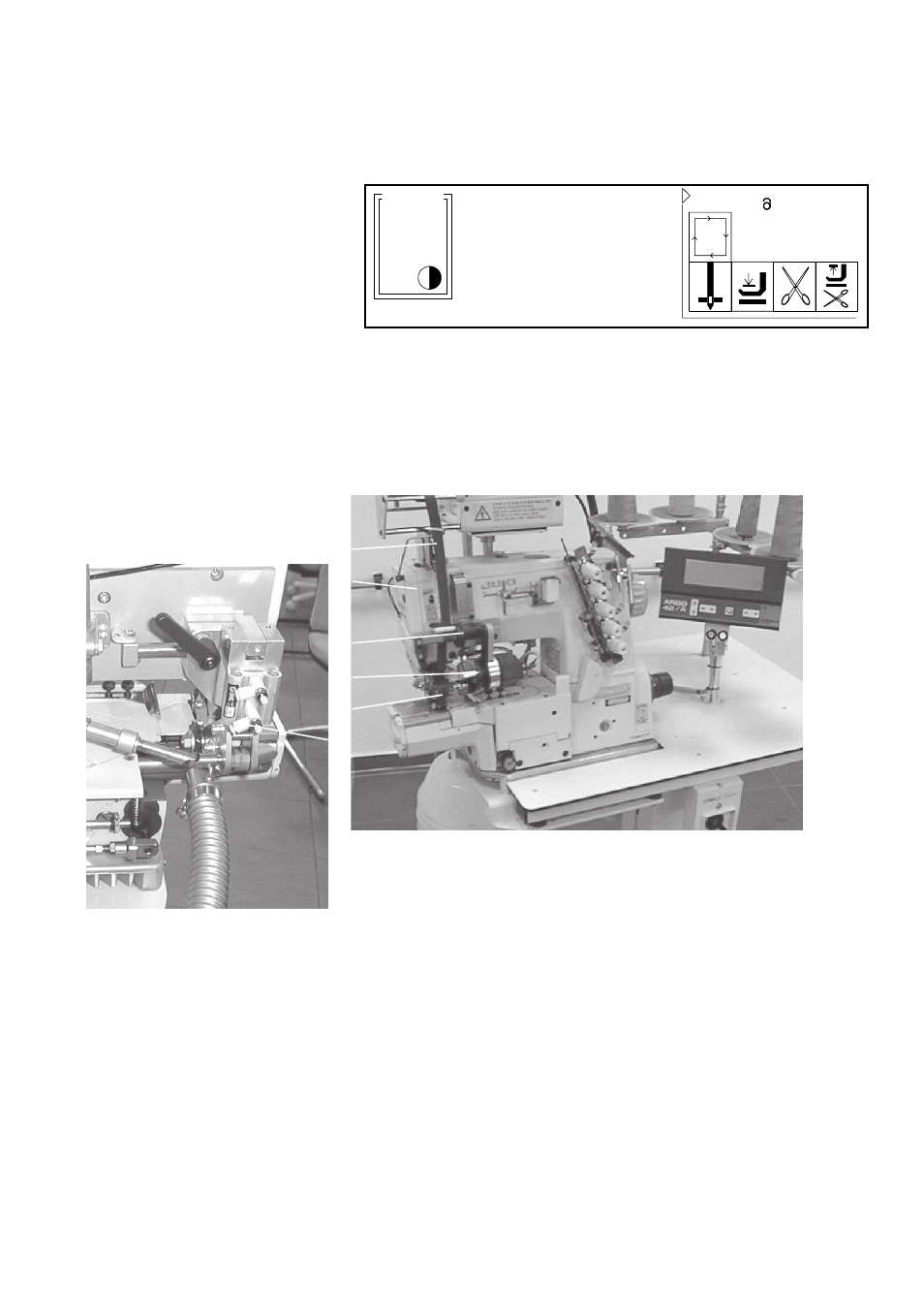

5.4 Nähkopf
1 Stoßband
2 Nähkopf
3 Bandvorschubgerät
4 Schneidevorrichtung
5 Nähfuß
6 Auszackvorrichtung
Das Stoßband (1) kommt vom Bandabzugsgerät (Option), läuft zwischen
Antriebs- und Andruckrolle des Bandvorschubgerätes (3) hindurch und durch
die Schneidevorrichtung (4) zum Nähfuß (5).
Dort werden Hosenbein und Stoßband vernäht, die optionale Auszackvorrich-
tung befindet sich hinter dem Nähkopf und zackt während des Nähens den
Hosenumschlag aus.
Kurz bevor das Hosenbein komplett umnäht worden ist, wird das Stoßband
von der Schneidevorrichtung (4) geschnitten und danach komplett vernäht.
