Teile ausblasen
F9
STEP
50 0
Auszacker Druck 5 bar
F10
STEP
0 200
3.8 Bedeutung der verwendeten Symbole

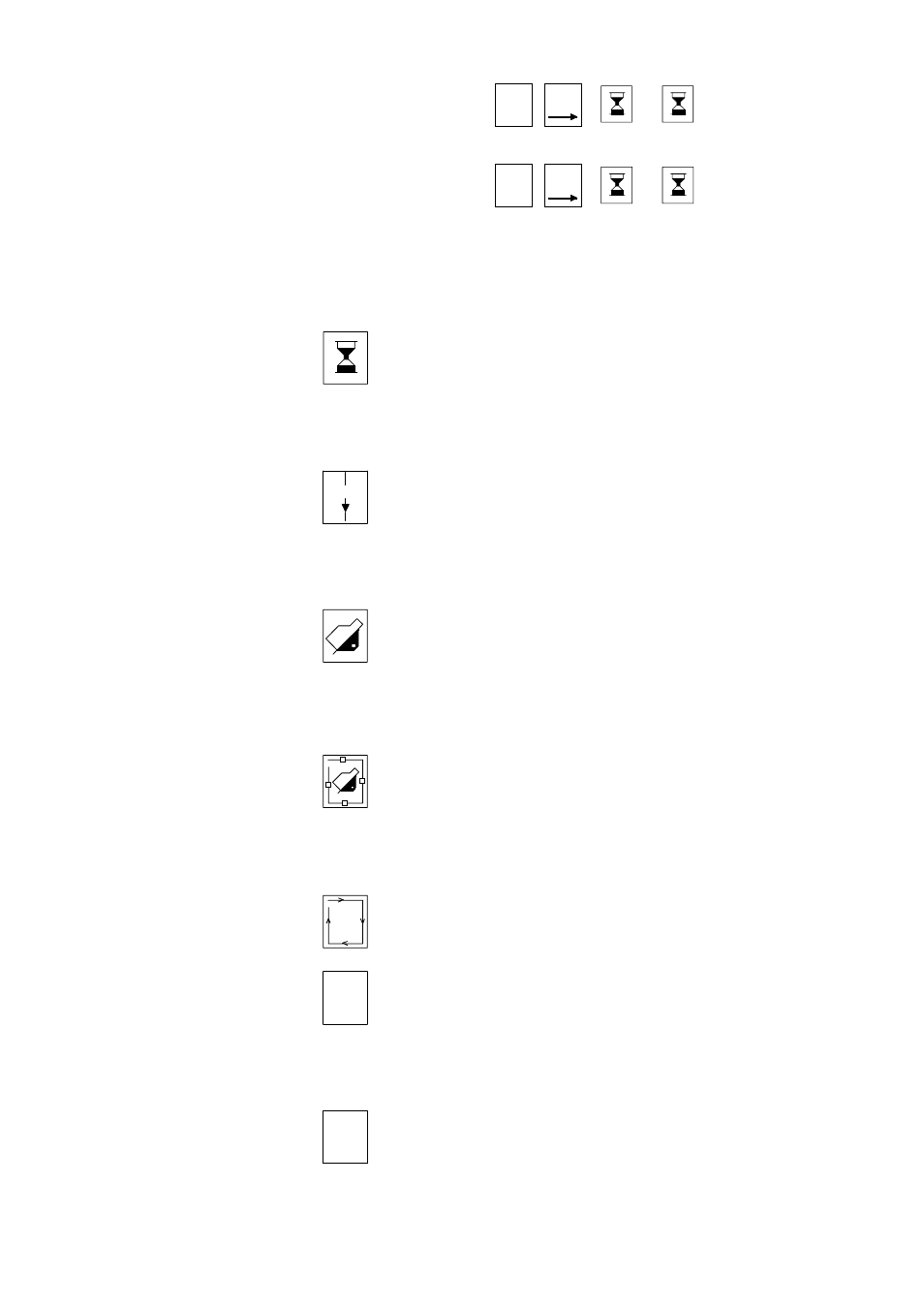

Schritttyp-Symbole
Pause - Ablauf einer Zeit
wird in einem Schritt das Zeitsymbol programmiert, wird
erst nach Ablauf der dazu eingegebenen Zeit der Pro-
grammablauf weitergeschaltet; in diesem Schritt können
auch Ausgänge eingeschaltet sein.
A
Weiter zum nächsten Schritt
nach Ablauf des angezeigten Schrittes wird automatisch
zum nächsten weiter geschaltet.
Programm-spezifische Symbole
Nähen manuell
erscheint dieses Symbol in einem Schritt, kann durch
Betätigen des Fußpedals manuell genäht werden; die
Weiterschaltung zum nächsten Schritt erfolgt durch
Zurücktreten des Fußpedals.
halbautomatischer Ablauf
wird dieses Symbol in einem Step verwendet, wird der
Schritt mit dem Fußpedal eingeschaltet; die Weiterschal-
tung zum nächsten Schritt erfolgt nach Ablauf einer
programmierten Zeit oder nach einer Stichzählung.
Automatischer Ablauf
der angezeigte Schritt läuft automatisch ab.
Fn
Aktive Ausgänge
in diesem Schritt ist einer oder mehrere Ausgänge aktiv;
positionieren Sie den Cursor auf diesem Symbol und
drücken Sie die Spezial-Taste, um die aktiven Ausgänge
anzuzeigen; durchgestrichene Ausgänge sind nicht aktiv.
STOP
Stop
nach Ablauf des Schrittes wird das Programm angehal-
ten; dies erfolgt in den meisten Fällen im letzten Schritt
eines Programmes.
