Die Ausgänge sind Ventile und folgendermaßen belegt:
Ventilbezeichnung
Steckerbelegung Output-Stecker
F1 Y1
Nähfuß lüften
Pin 1
F2 Y2
Fadenschneider
Pin 3
F3 Y3
Nadelkühlung
Pin 5
F4
Fadenwischer
wird nicht aufgelegt
F5 Y5
Auszacker auf/ab (Druck 3 bar)
Pin 9
F6 Y6
Bandschere
Pin 11
F7 Y7
Nadelfäden ausblasen
Pin 13
F8 Y8
Schmutz absaugen
Pin 15
F9 Y9
Teile ausblasen
Pin 17
F10 Y10 Auszacker auf/ab (Druck 3 bar)
Pin 19
Die Eingänge sind folgendermaßen belegt:
Bezeichnung
Steckerbelegung Input-Stecker
M1
Sicherheitsschalter für Faden-
schneiderüberwachung
Pin 2-4
M2
Taster für Bandschere
Pin 4-6
3.7
Ein- und Ausgänge programmieren
Auf der Seite Setup -10 werden die Ein- und Ausgänge ein- bzw. ausgeschal-
tet. Eingeschaltete Ein- und Ausgänge können frei programmiert werden.
Um einen Ein- oder Ausgang zu programmieren, positionieren Sie den
Cursor auf dem Ein- bzw. Ausgang und drücken die Spezialtaste. Die Ein-
stellseite wird geöffnet.
Hinweis
Die Programmierung der Ein- und Ausgänge erfolgt nicht programm-spezi-
fisch. Das heißt, die Einstellung ist für alle Programme gleich. Änderungen
wirken sich auf alle Nahtprogramme aus.

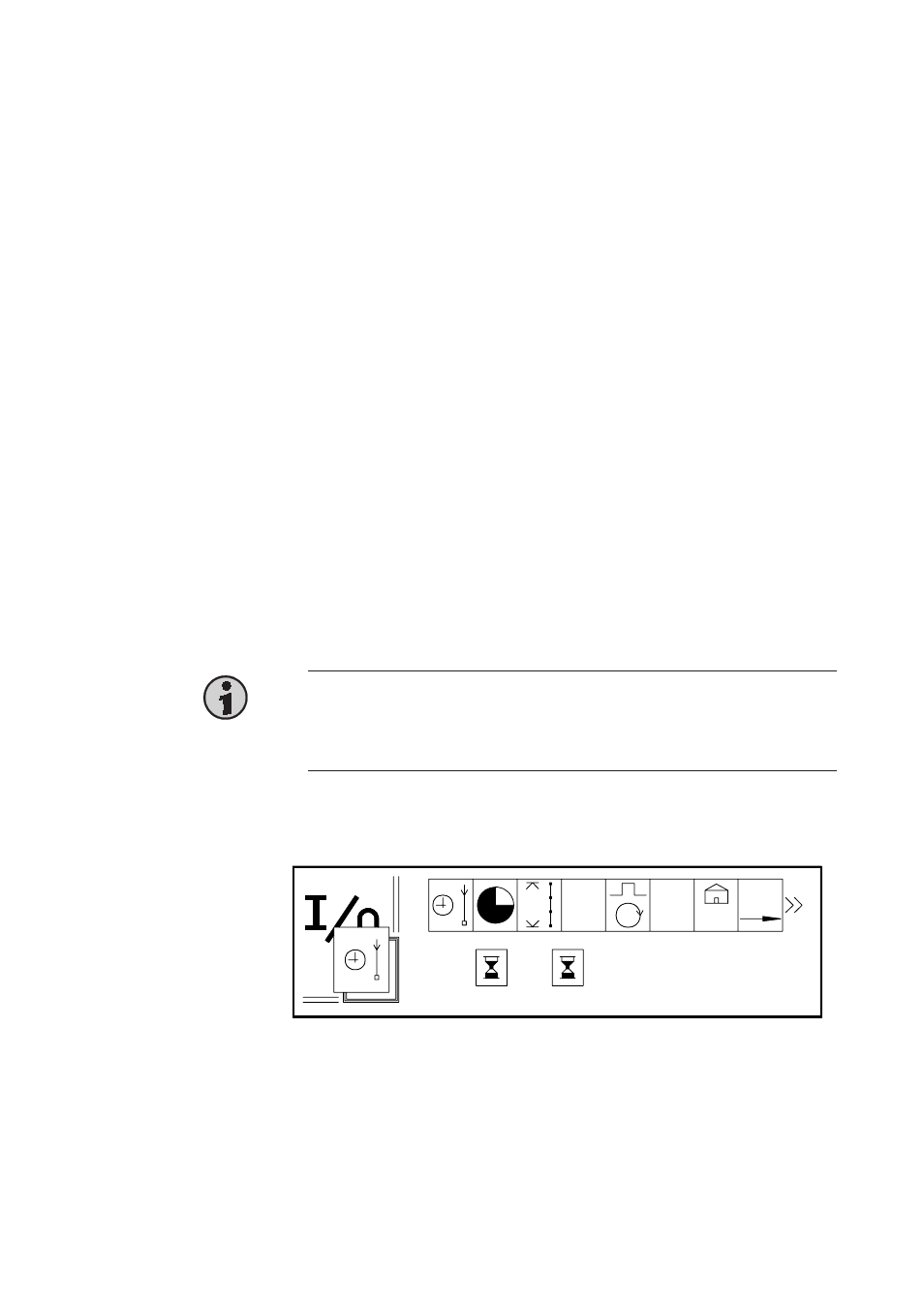

3.7.1
Einstellseite der Ein- und Ausgänge
OUT F6
STOP
PRG
0
STEP
100
STEP
IMPULS AM ENDE DES SCHRITTES
Am Beispiel des Ausgangs F6 (angezeigt in der oberen, linken Ecke des
Displays) wird eine Programmierung gezeigt.
Für jeden Ein-/Ausgang muß eine Funktion ausgewählt werden, sowie eine
Einschaltverzögerung und eine Einschaltdauer programmiert werden. Die
gewählte Funktion wird links vor dem Hintergrund „I/O“ angezeigt. Die Sym-
bole werden weiter unten erläutert.
