4-37

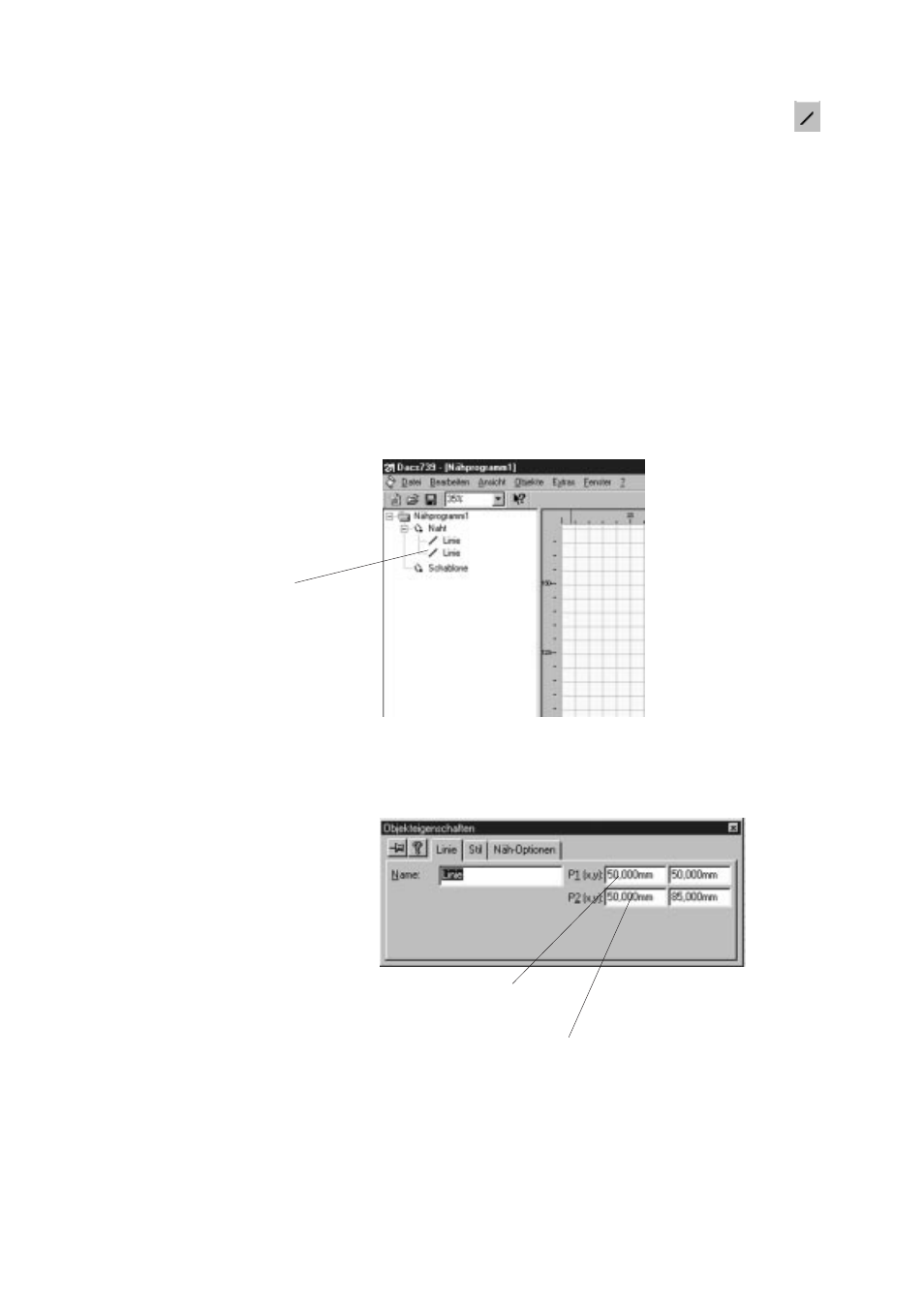

Erstes Nahtsegment zeichnen
– Wählen Sie in der Symbolleiste “Zeichnen” das Symbol
für Linie.
– Ziehen Sie den Mauszeiger auf die erste Koordinate für den
Startpunkt der Patte (X = 50/ Y = 50).
Die Koordinaten werden in der Statuszeile angezeigt.
– Klicken Sie auf die linke Maustaste.
Die Anfangskoordinate wird übernommen.
– Ziehen Sie den Mauszeiger senkrecht nach oben auf die
Koordinate X = 50/ Y = 85.
– Klicken Sie auf die linke Maustaste.
Die Endkoordinate wird übernommen.
Eigenschaften des Nahtsegmentes
– Klicken Sie mit der Maus in der Baumstruktur auf die untere Linie
(Zuletzt gezeichnete Linie)
Letzte gezeichnete Linie
– Drücken Sie die rechte Maustaste(oder Doppelklicken mit der
linken Maustaste) und aktivieren Sie das Menü “Eigenschaften”.
Im Menü “Linie” können, falls erforderlich, die Koordinaten
korrigiert werden.
X-/Y- Werte für Anfangspunkt
X-/Y- Werte für Endpunkt
