Beisler 739-23-1 Program Benutzerhandbuch
Seite 39

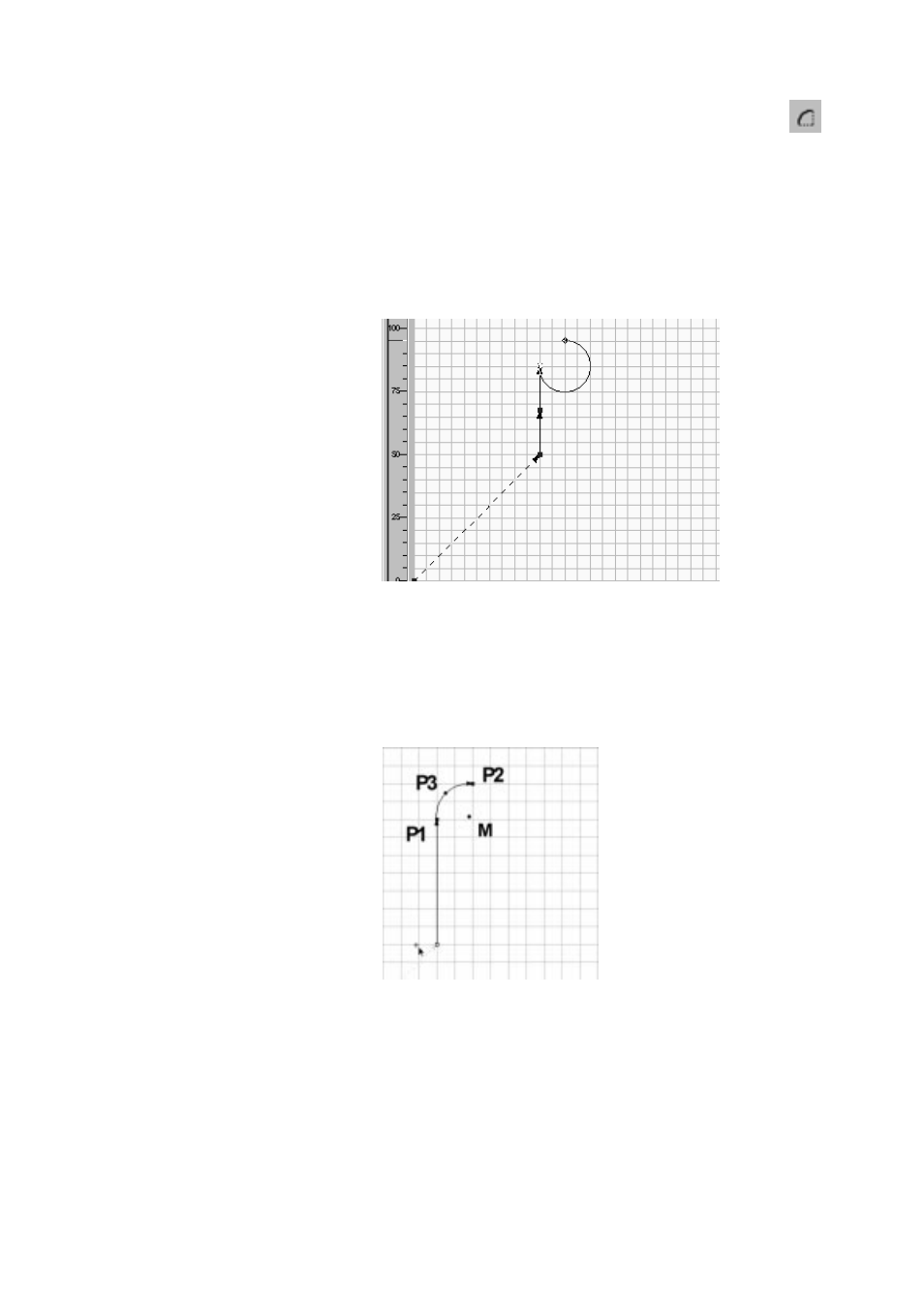

Zweites Nahtsegment zeichnen (Rundung)
–
Wählen Sie in der Symbolleiste “Zeichnen” das Symbol
für Kurve.
–
Ziehen Sie den Mauszeiger auf den Endpunkt der vorherigen Linie
(X = 50/ Y = 85).
–
Klicken Sie auf die linke Maustaste.
Die Anfangskoordinate wird übernommen.
–
Ziehen Sie den Mauszeiger nach rechts oben auf die Koordinate
X = 60/ Y = 95.
–
Klicken Sie auf die linke Maustaste.
Die Endkoordinate wird übernommen.
–
Ziehen Sie die Maus nach links auf die Koordinaten X = 58/ Y = 95.
Der Radius des Kreises wird gebildet.
–
Klicken Sie auf die linke Maustaste.
Die Endkoordinate wird übernommen.
Der gezogene Kreisbogen wird durch die drei Punkte P1, P2 und
P3 definiert.
Mit den Punkten M und P3 kann der Radius des Kreisbogens
verändert werden.
Hinweis
Durch Drücken der Taste “Entf” kann das zuletzt gezeichnete Segment
gelöscht werden.
4-39
