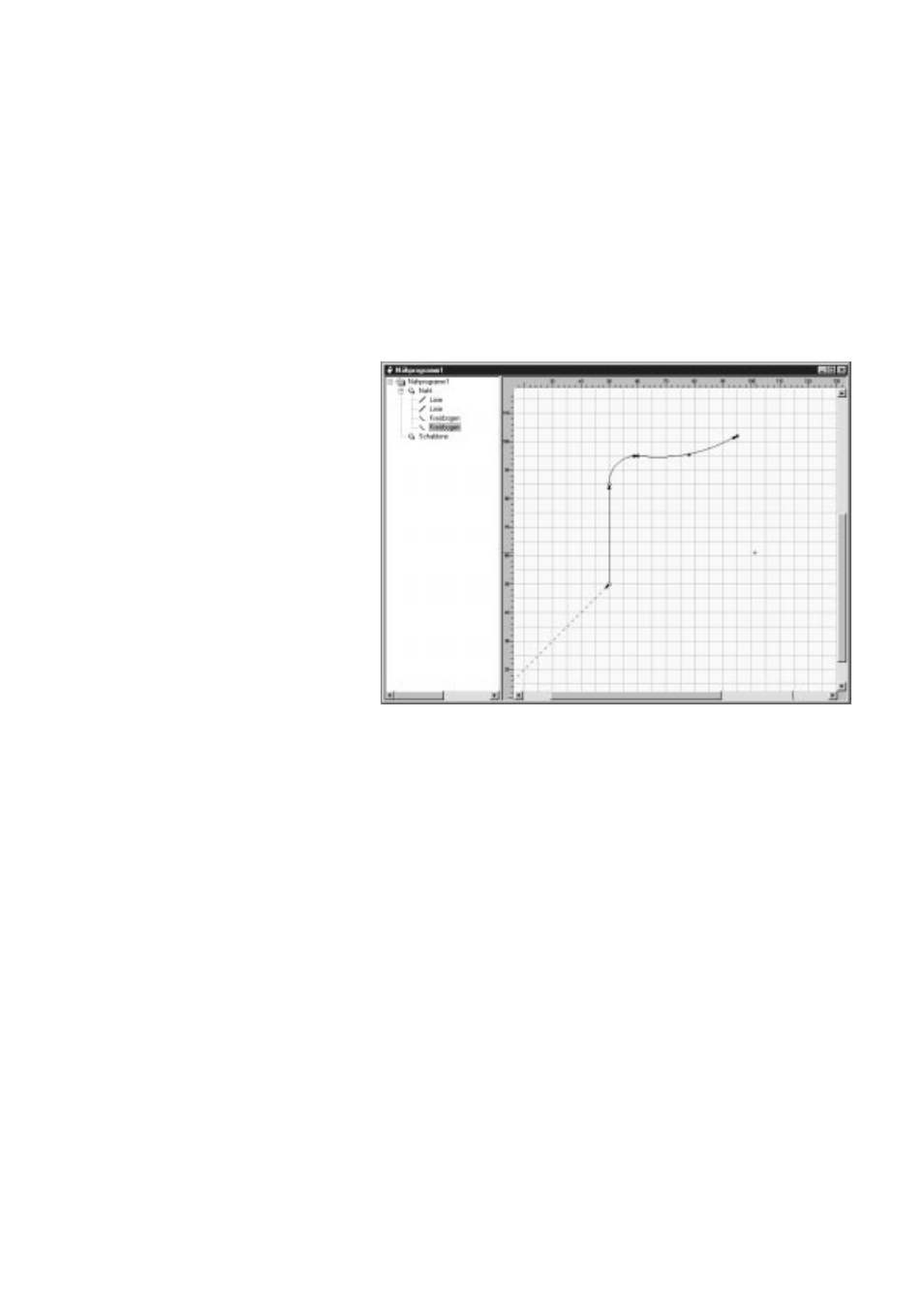

Nächstes Nahtsegment zeichnen
– Ziehen Sie den Mauszeiger auf den Endpunkt des Kreisbogens
(X = 60/ Y = 95).
– Klicken Sie auf die linke Maustaste.
Die Anfangskoordinate wird übernommen.
– Ziehen Sie den Mauszeiger nach rechts oben auf die Koordinate
X = 95/ Y = 102.
– Klicken Sie auf die linke Maustaste.
Die Endkoordinate wird übernommen.
– Ziehen Sie die Maus nach links auf die Koordinaten X = 78/ Y = 95.
Der Radius des Kreises wird gebildet.
– Klicken Sie auf die linke Maustaste.
Die Endkoordinate wird übernommen.
– Drücken Sie die rechte Maustaste (oder Doppelklicken mit der
linken Maustaste) und aktivieren Sie das Menü “Eigenschaften”.
Im Menü “Kreisbogen” können, falls erforderlich, die Koordinaten
korrigiert werden.
– Überprüfen Sie die Einstellung für “Stil” und “Näh-Optionen”.
Nahtsegment für die Rundung in der Mitte
– Geben Sie nun die Koordinaten für die Rundung in der Pattenmitte
wie vorher beschrieben ein.
Startpunkt = X = 95/ Y = 102
Endpunkt
= X = 105/ Y = 102
Radius = X = 100/ Y = 104
– Überprüfen Sie die Kreiseigenschaften im Dialogfeld
“Eigenschaften”.
