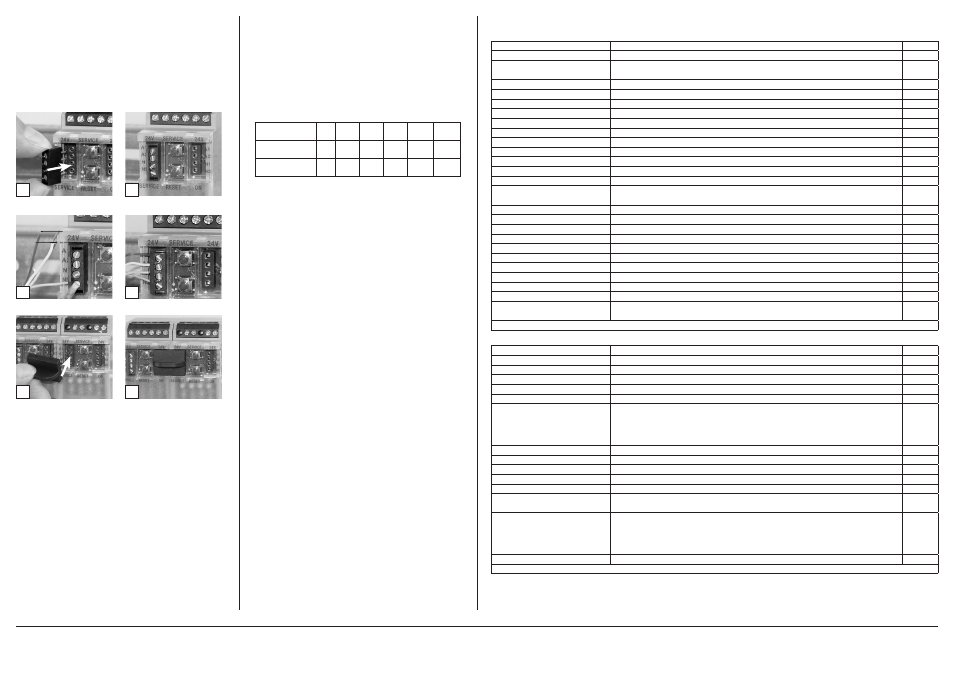

6. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in Elektrover-
teiler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur
durch qualifiziertes Fachpersonal unter Beachtung der VDE-Be-
stimmungen und örtlicher Vorschriften vorgenommen werden.
Anschlussklemme für Busanschluss einstecken.
Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage Brü-
ckenstecker aufstecken, er verbindet Bus und Versorgungs-span-
nung bei nebeneinander montierten Modulen.
Nach dem Anreihen von 15 Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder DC) pro Anschluss am Netz-
gerät muss mit der Ver sorgungs spannung neu extern angefah-
ren werden.
Kabel für Busanschluss anschließen
Reihenmontage
7. Netzwerkadresse und Bitrate einstellen
Schalter zur Konfiguration
Hexadezimalschalter x10, x1 definieren die Netzwerkadresse
(00 - F9; z.B. F9h = 15x16+9 = 249d) und die Baudrate (FA - FF)
• Schalter x10 auf E drehen ( Gerät ist als Slave konfiguriert)
• Schalter x1 auf A-F drehen, um die Baudrate einzustellen
• Schalter x10 auf F drehen und 1 Sekunde warten
• Die rote und grüne LED blinken, wenn die Baudrate im EEPROM
gespeichert wurde
• Schalter x10 drehen um die Netzwerkadresse einzustellen
• Schalter x1 drehen um die Netzwerkadresse einzustellen
Werkseinstellung: 9600 Bit/s
Adressschalter x10
F
F
F
F
F
F
Adressschalter x1
A
B
C
D
E
F
Bitrate (Bit/s)
9600 19200 38400 57600 76800 115200
8. Beschreibung der Software
Device Object
Property
Remark / Value
RW
Object_Identifier
device, default instance: 421000 + Network-Address
RW-E
Object_Name
max. 63 Bytes,
default “BMT-AO4_” + Network-Address (Hexadecimal)
RW-E
Object_Type
DEVICE (8)
R
System_Status
OPERATIONAL (0)
R
Vendor_Name
“BTR Netcom GmbH”
R
Vendor_Identifier
421
R
Model_Name
“BMT-AO4”
R
Description
max. 127 Bytes, default “”
RW-E
Location
max. 63 Bytes, default “”
RW-E
Firmware_Revision
“1.2”
R
Application_Software_Version
“1.0”
R
Protocol_Version
1
R
Protocol_Revision
12
R
Protocol_Services_Supported
read-property, write-property, subscribe-cov, who-has, who-is, device-communication-
control, reinitialize-device
R
Protocol_Object_Types_Supported
DEVICE, ANALOG_OUTPUT, ANALOG_VALUE
R
Object_List [6]
device, analog-output 1…4, analog-value 1
R
Max_APDU_Length_Accepted
480
R
Segmentation_Supported
NO_SEGMENTATION (3)
R
APDU_Timeout
10000
R
Number_Of_APDU_Retries
3
R
Device_Address_Binding
-
R
Database_Revision
0
R
Max_Master
0…127, default 127
RW-E
Max_Info_Frames
1…255, default 1
RW-E
Active_COV_Subscriptions
max. 6 Subscriptions, for analog-output 1…4,
Confirmed / Unconfirmed, Lifetime = 0…65535 sec.
R
R: Read Property, W: Write Property, -E: Storage in EEPROM / Flash
Analog Output Object 1…4
Property
Remark / Value
RW
Object_Identifier
analog-output, instance 1 … 4
R
Object_Type
ANALOG_OUTPUT (1)
R
Object_Name
max. 42 Bytes, default “Output 1” … “Output 4”
RW-E
Description
max. 84 Bytes, default “”
RW-E
Present_Value
0.0 … 102.4 (0V … 10.24V)
RW
Status_Flags
IN_ALARM: 0
FAULT: 0
OVERRIDDEN: 0
OUT_OF_SERVICE: 0 / 1
R
Event_State
NORMAL (0)
R
Out_Of_Service
FALSE (0) / TRUE (1)
RW
Units
Percent (98)
R
Priority_Array [16]
NULL / 0.0 … 102.4 (0V … 10.24V)
R
Relinquish_Default
0.0 … 102.4 (0V … 10.24V)
RW-E
COV_Increment
Minimum change of Present_Value for COV notification,
default 1.0
RW-E
Notification_Class
Unsubscribed UnconfirmedCOVNotification
0: no COV notification, default,
1: local broadcast,
2: global broadcast
RW-E
Resolution
0.00625 (0.625 mV)
-
R: Read Property, W: Write Property, -E: Storage in EEPROM / Flash
