11
Wenn Dann
18030
passt nicht
durch die
Tür
3. Schieben Sie Rolle und Seilverbindung aus dem Weg.
4. Entfernen Sie langsam die Kappen der Führungsstangen. Falls diese
Sicherung nicht langsam gelöst wird, wird die Druckfeder in der
Führungsstangenkappe wegfliegen. Die federbelastete Führungsstangenkappe
nach unten schieben, bis die Kappe außerhalb des Rahmens ist. Lösen Sie die
Sicherung der Führungsstangenkappe langsam und entfernen Sie sie.
5. Entfernen Sie die Hubstange.
6. Entfernen Sie die Gewichtsplatten.
Schieben Sie Handlauf, Rolle und Seil aus dem Weg.

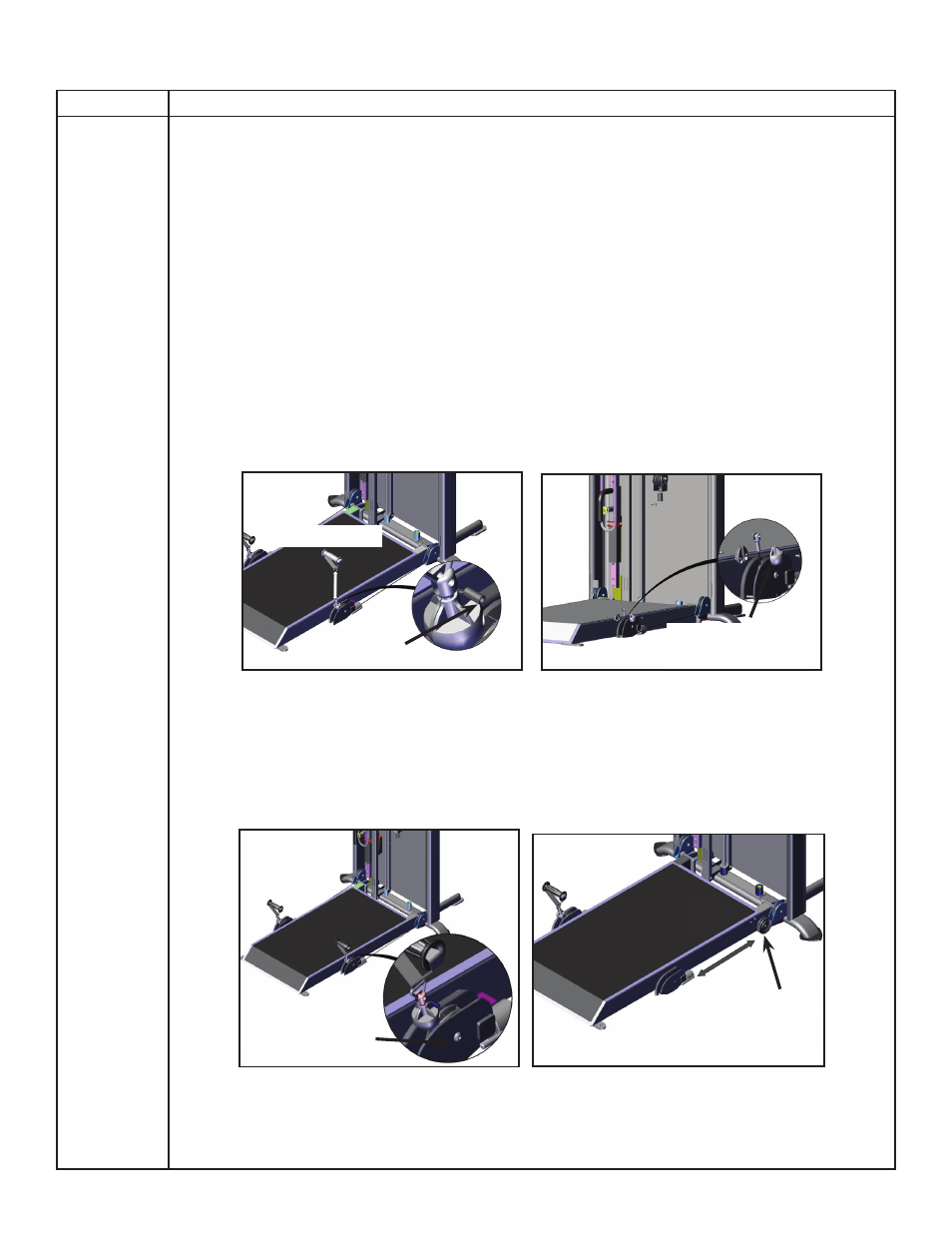

1. Entfernen Sie die Stiftfeder, die den Handlauf mit der Kugelarretierung verbindet,
mit einem 3/16"-Durchschlag und einem Hammer und entfernen Sie den Handlauf.
Stiftfeder
Halbrund-Innen-
sechskantschraube/
Kugelarretierung
Handlauf
2. Entfernen Sie die beiden Halbrund-Innensechskantschrauben, mit denen die
Kugelarretierung befestigt ist, mit einem 1/8”-Inbusschlüssel.
3. Entfernen Sie die Halbrund-Innensechskantschraube und die Kontermutter,
mit denen die Rolle befestigt ist, mit einem 7/32”-Inbusschlüssel und einem
9/16”-Schraubenschlüssel.
Halbrund-Innen-
sechskantschrau-
be/Kontermutter
Riemenscheibe
4. Schieben Sie Rolle und das Seil aus dem Weg.
5. Wiederholen Sie diese Schritte an Handlauf, Kugelarretierung, Rolle und Seil
auf der anderen Seite.
