Bedienungsanleitung für Cybex
13

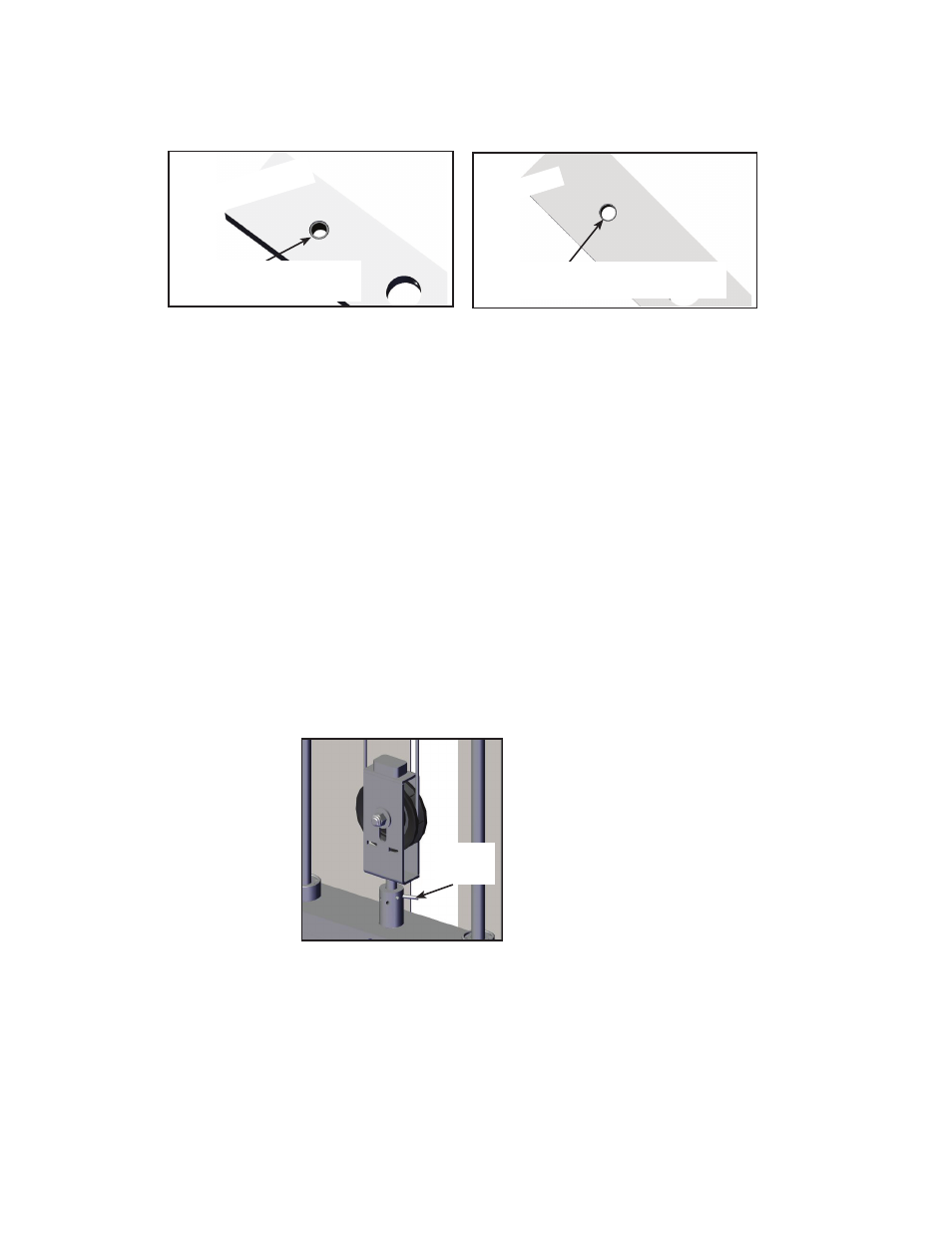

4. Positionieren Sie alle Gewichtsplatten so, dass die breiten Enden der Hülsen nach oben und
die schmalen Enden nach unten zeigen.
RICHTIG
Breite Buchsenkante
zeigt nach oben
Die schmale Buchsenkante
muss nach unten zeigen
FALSCH
5. Montieren Sie die Hubstange.
6. Verbinden Sie die Führungsstangen mit der Arretierung.
Verlegung der Seilzüge
1. Bringen Sie eine kleine Menge Loctite® auf der Halbrund-Innensechskantschraube und dem
Innengewinde der Kugelarretierung auf.
2. Befestigen Sie das Seil mit einem 1/8”-Inbusschlüssel an der Kugelarretierung.
3. Verbinden Sie Handlauf, Rolle und Seil an beiden Seiten wieder mit der Grundplatte.
4. Positionieren Sie die Rollenhalterung parallel zum oberen Gewicht.
5. Ziehen Sie die Rollenhalterung nach unten, bis das Seil gespannt ist.
6. Überprüfen Sie, dass das Seil noch über alle Rollen geführt ist.
7. Befestigen Sie die Rollenhalterung mithilfe eines Hammers und eines 3/16“-Durchschlags mit
dem Spiralstift an der Hubstange.
Spiral-
stift
8. Bewegen Sie das obere Gewicht wie bei der normalen Benutzung rauf und runter (ohne
Auswahl eines Widerstands).
9. Überprüfen Sie, dass sich das Seil ungehindert bewegt.
Montieren Sie die hinteren Abdeckungen
Überprüfen Sie die ordnungsgemäße Funktion
