9. Aufkleber der Gewichtsplatten anbringen.
HINWEIS: Sie können die Gewichte mit US-Pounds, Kilogramm
oder beidem kennzeichnen.
A. Die Rückseite des Aufklebers langsam und vorsichtig abziehen.
Siehe Abbildung 17. HINWEIS: Beim Abziehen der Rückseite
sicherstellen, dass der Aufkleber am vorderen Haftetikett kleben
bleibt.
B. Die Öffnungen im Aufkleber mit den entsprechenden Öffnungen
im Gewichtssatz ausrichten. HINWEIS: Die Haftseite darf den
Gewichtssatz bei diesem Schritt nicht berühren.
C. Einen Führungsbolzen in jede Öffnung der Vorlage einführen.
HINWEIS: Als Führungsbolzen kann ein beliebiges Teil
verwendet werden, das durch die Gewichtssatzöffnung passt
(z. B. ein Gewichtssatz-Steckbolzen).
D. Den Aufkleber sorgfältig ausrichten und auf die Gewichtsplatten
aufdrücken.
E. Die Vorderseite vorsichtig abziehen; die Aufkleber verbleiben
auf den Gewichtsplatten. Siehe Abbildung 18.
HINWEIS: Das Trainingsgerät muss regelmäßig überprüft und gewartet werden. Erforderliche Prüfungs- und Wartungsmaßnahmen
sind in der CYBEX Eagle Bedienungsanleitung zu finden. Wenn die CYBEX Eagle Bedienungsanleitung nicht
verfügbar ist oder wenn Sie Fragen oder Probleme haben,
wenden Sie sich telefonisch unter +1 888 462 9239 an
den CYBEX-Kundendienst. Außerhalb der USA ist der
Cybex Kundendienst telefonisch unter +1 508 533 4300
zu erreichen.
10. Prüfung der ordnungsgemäßen Funktion.
11. Trainingsgerät auf dem Boden verankern.
Das Trainingsgerät mit den an jedem Gerät vorhandenen
Ankerbohrungen fest mit dem Boden verankern.
HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts
verantwortlich. Wenden Sie sich hierfür an einen
Spezialisten.
HINWEIS: Befestigungselemente mit einer Zugfestigkeit von
mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-
Schrauben der Klasse 2 oder stärker).
HINWEIS: Wenn Füße oder Rahmen des Geräts den Boden nicht
berühren, das Gerät NICHT mit den Ankerschrauben
nach unten ziehen. Vom Boden abgehobene Füße oder
Rahmen zunächst mit Beilagscheiben unterlegen.

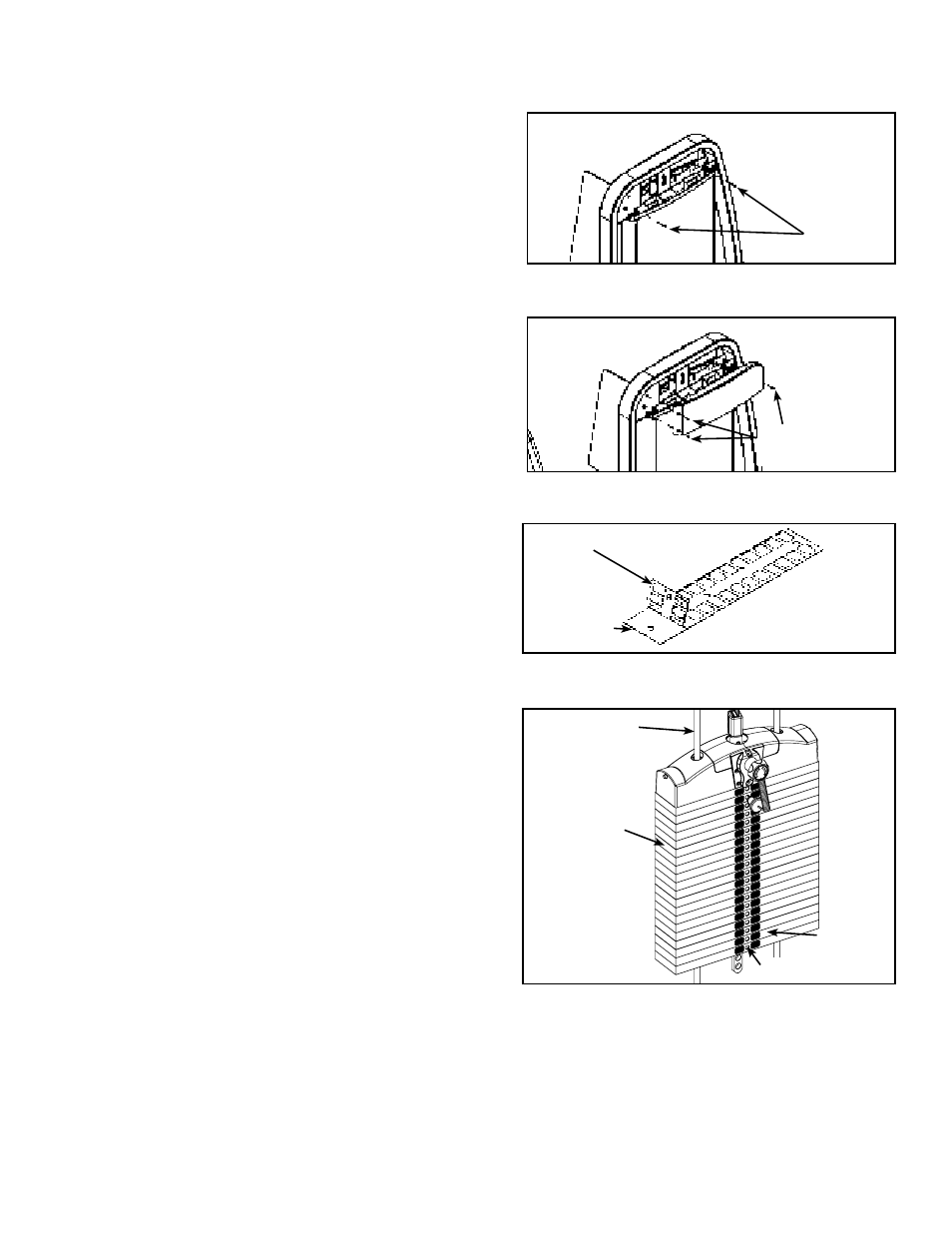

Abbildung 17
