Bedienungsanleitung für Cybex

8

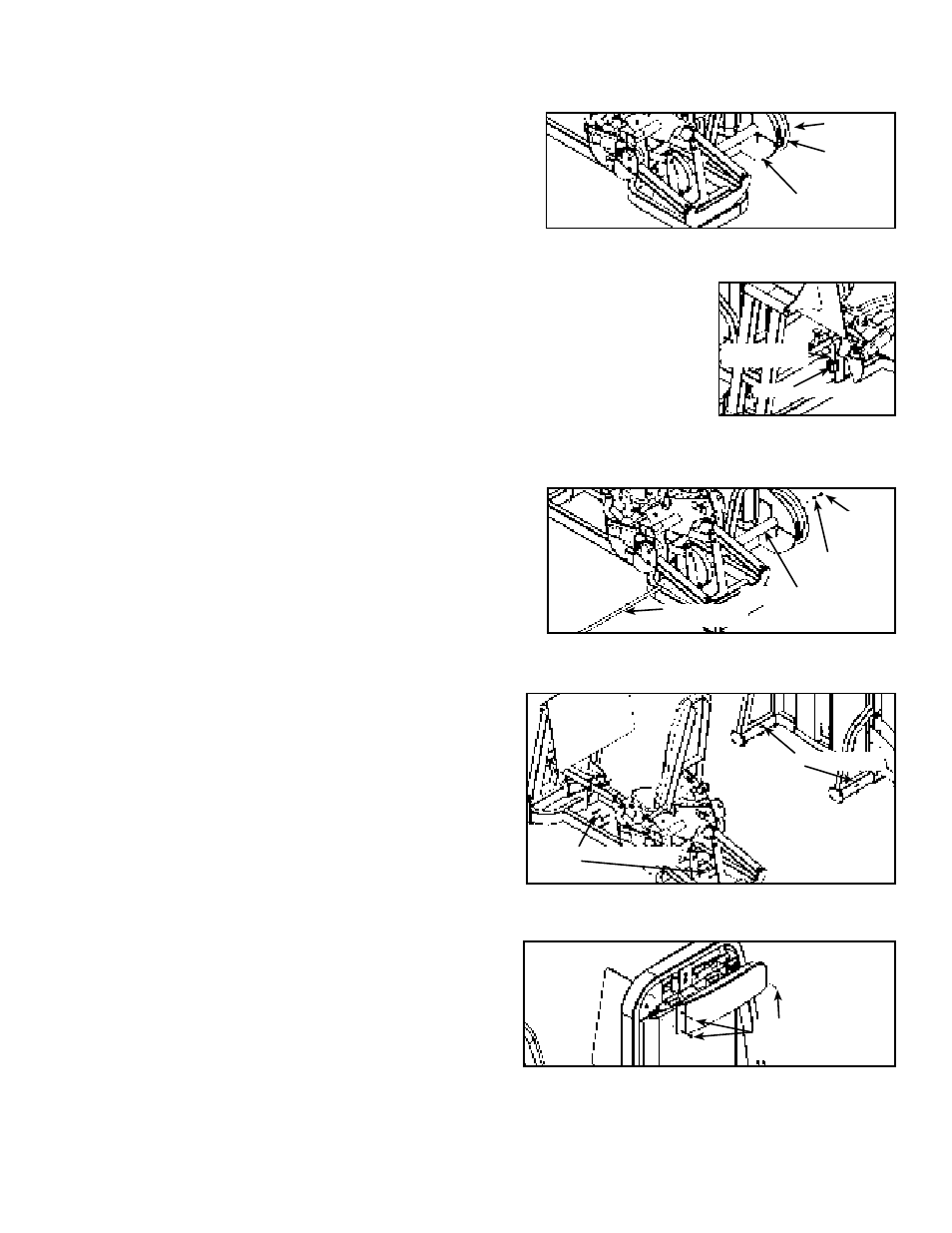

und die Abdeckung abnehmen. Siehe Abbildung 1A.

E. Die Exzenterrolle drehen und den Bandriemen des

Gewichtssatzes (durch Lockern der beiden Stellschrauben

an der Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel)

von der Exzenterrolle entfernen. Siehe Abbildung 1B.

F. Den Bandriemen ausfindig machen, der in der Nähe des

Stellrohrs befestigt ist. Siehe Abbildung 2.

G. Die beiden Stellschrauben lockern, mit denen der Bandriemen

befestigt ist.

H. Den Bandriemen von der Klammer entfernen und so positionieren,

dass er nach

Ausbau der Riemenscheibenwelle einfach vom Gerät entfernt werden kann.

I. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS) entfernen,

mit denen die Drehachse befestigt ist. Siehe Abbildung 3.

J. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen. Siehe Abbildung 3.

HINWEIS: Beim Entfernen der Welle äußerst vorsichtig vorgehen, damit das Gewinde

der Welle nicht beschädigt wird.

K. Die acht BHSCS-Schrauben, mit denen die beiden Rahmenhälften

verbunden sind, vorsichtig mit Hilfe einer zweiten Person entfernen.

Siehe Abbildung 4.

L. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten

Aufstellungsort bringen.

M. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig

verbinden und mit den in Schritt 4K entfernten acht BHSCS-

Schrauben befestigen. Siehe Abbildung 4.

N. Die Riemenscheibenwelle vorsichtig mit der Drehachse und

den in Schritt 4I und 4J entfernten BHSCS-Schrauben befestigen.

Siehe Abbildung 3.

O. Den Bandriemen ordnungsgemäß verlegen und an der

(in Schritt 4H entfernten) Bandriemenklammer befestigen.

P. Den (in Schritt 4E entfernten) Bandriemen des Gewichtssatzes

an der Bandriemenklammer der Exzenterrolle anbringen.

Siehe Abbildung 1B.

Q. Die Schutzabdeckung anbringen und mit den (in Schritt 4D

entfernten) fünf Kreuzschlitzschrauben befestigen.

R. Mit Schritt 5B fortfahren.

5. Versandfüße und hintere Verkleidungen entfernen.

A. Alle (standardmäßigen) konischen Versandhalterungen mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.

B. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem

Rahmenfuß sorgfältig anbringen.

D. Das obere Gewicht anheben und den Stufengewicht-

Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind

(drei Stufengewichte auf jeder Seite).

E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung

befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe Abbildung 5.

Drehachse

Unterleg-

scheibe

Riemenscheibenwelle

Abbildung 3

Abbildung 1B

Stellschrauben

Schutzabdeckung

Abbildung 2

Stellschrauben

Abbildung 4

BHSCS-Schraube (8)

Nylon-Kontermutter (8)

Abbildung 5

Kreuzschlitz-

schraube (3)

Exzenter-

rolle

Bandriemen

BHSCS-

Schraube
