Bedienungsanleitung für Cybex
7

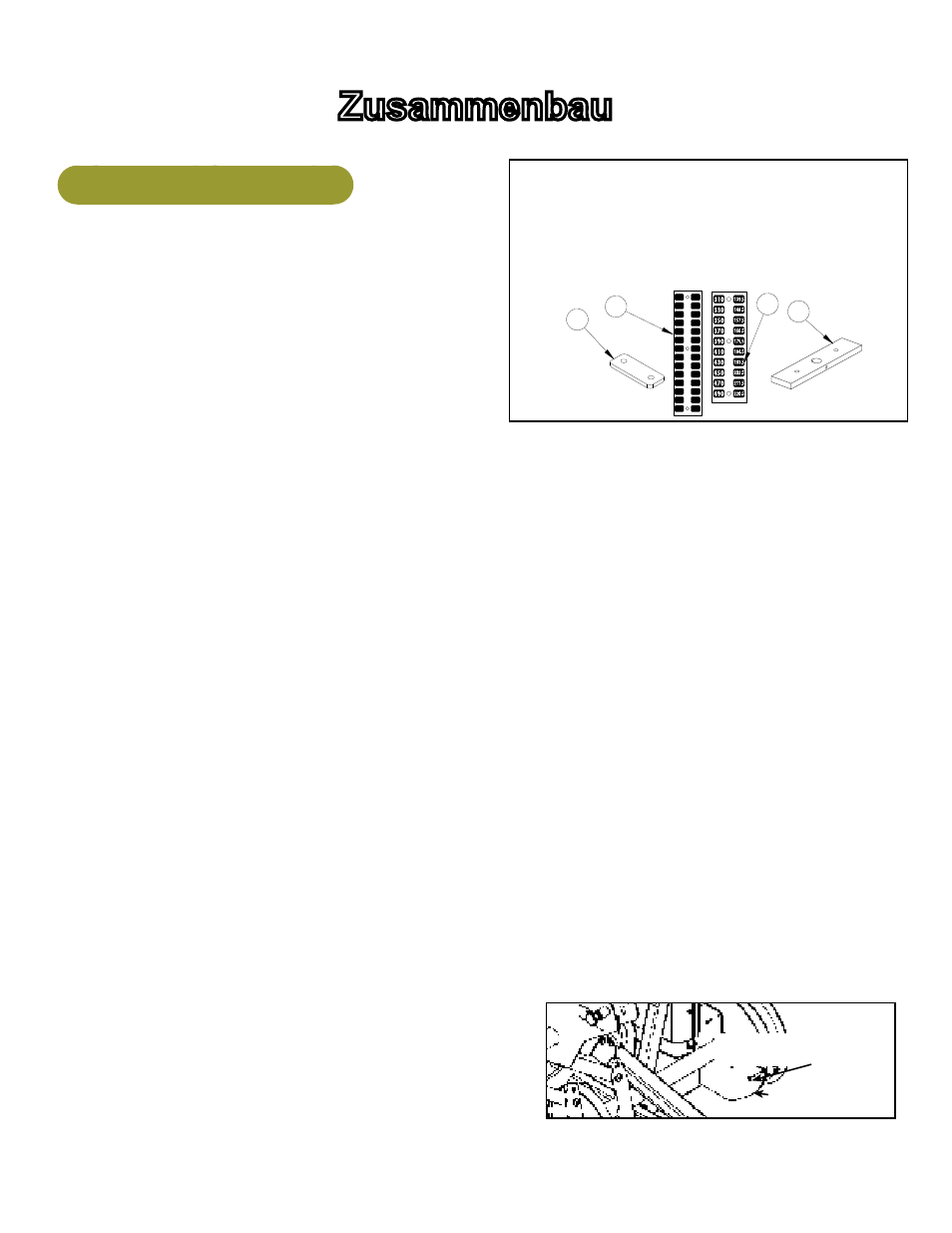

Zusammenbau
Erforderliches Werkzeug
• 7/32-Zoll-Inbusschlüssel
• 3/4-Zoll-Inbusschlüssel
• 9/16-Zoll-Schraubenschlüssel
• Außen-Sicherungsringzange
• Kreuzschlitzschraubendreher
• Leichtlauföl
• Drehmomentschlüssel
HINWEIS: Dieses Verfahren zusammen mit einer zweiten Person
durchführen.
HINWEIS: Der Eigentümer des Fitnessclubs bzw. -geräts ist dafür
verantwortlich, um jedes Trainingsgerät herum
ausreichenden Abstand zu gewährleisten, um die sichere
Verwendung des Geräts und den sicheren
Personenverkehr zwischen den Geräten zu ermöglichen.
1. Alle Anweisungen in dieser Anleitung vor Beginn jedes Verfahrens gründlich lesen und strikt befolgen.
2. Sicherstellen, dass die ordnungsgemäße Konfiguration geliefert wurde.
A. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist.
B. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind.
C. Überprüfen, ob die Cybex Eagle Beinpresse Bedienungsanleitung im Lieferumfang enthalten ist.
D. Überprüfen, ob die Garantieerklärung beiliegt.
3. Trainingsgerät an den gewünschten Aufstellungsort bringen.
A. Abmessungen des Trainingsgeräts:
Bei Stillstand – 172,72 L x 106,68 B x 190,5 H cm
68 L x 42 B x 75 H Zoll
Beim Training – 241,3 L x 106,68 B x 190,5 H cm
95 L x 42 B x 75 H Zoll
Gewicht des Trainingsgeräts mit Gewichtssatz – 467,65 kg (1031 lbs.)
B. Die Türöffnung(en) messen, um zu bestimmen, ob das Trainingsgerät durch die Tür(en) passt.
C. Wenn das Trainingsgerät durch die Tür(en) passt, das Gerät zum gewünschten Aufstellungsort bringen
und mit Schritt 5 fortfahren.
D. Wenn Gewichtssätze installiert werden müssen, mit Schritt 6 fortfahren.
E. Wenn das Trainingsgerät nicht durch die Tür(en) passt, mit Schritt 4 fortfahren.
4. Zerlegungsanweisungen für Türöffnungen.
HINWEIS: Wenn das Trainingsgerät durch die Tür passt, Schritt 4 überspringen. Andernfalls alle Anweisungen unter
Schritt 4 ausführen.
A. Alle (standardmäßigen) konischen Versandhalterungen mit einem
3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
B. Die Verlegung und den Anschluss der Bandriemen notieren,
um die ordnungsgemäße Installation zu gewährleisten.
C. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
D. Die fünf Kreuzschlitzschrauben entfernen, mit denen die Schutzabdeckung neben der Exzenterrolle befestigt ist,
Abbildung 1A
Kreuzschlitzschraube mit
Sechskantbund (5)
Schutzabdeckung
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
4
1
5 11090-392 GUMMIFÜSSE
2 1 12000-560 ABZIEHBILD, GEWICHTEN Sie
PLATTE (30- 290)
3 1 12000-561 ABZIEHBILD, GEWICHTEN Sie
PLATTE (310-490)
4 23 4000C101 WEIGHT STACK PLATTE
iTEM QTY PArT nO. DEsCriPTiOn
