Bedienungsanleitung für Cybex
10

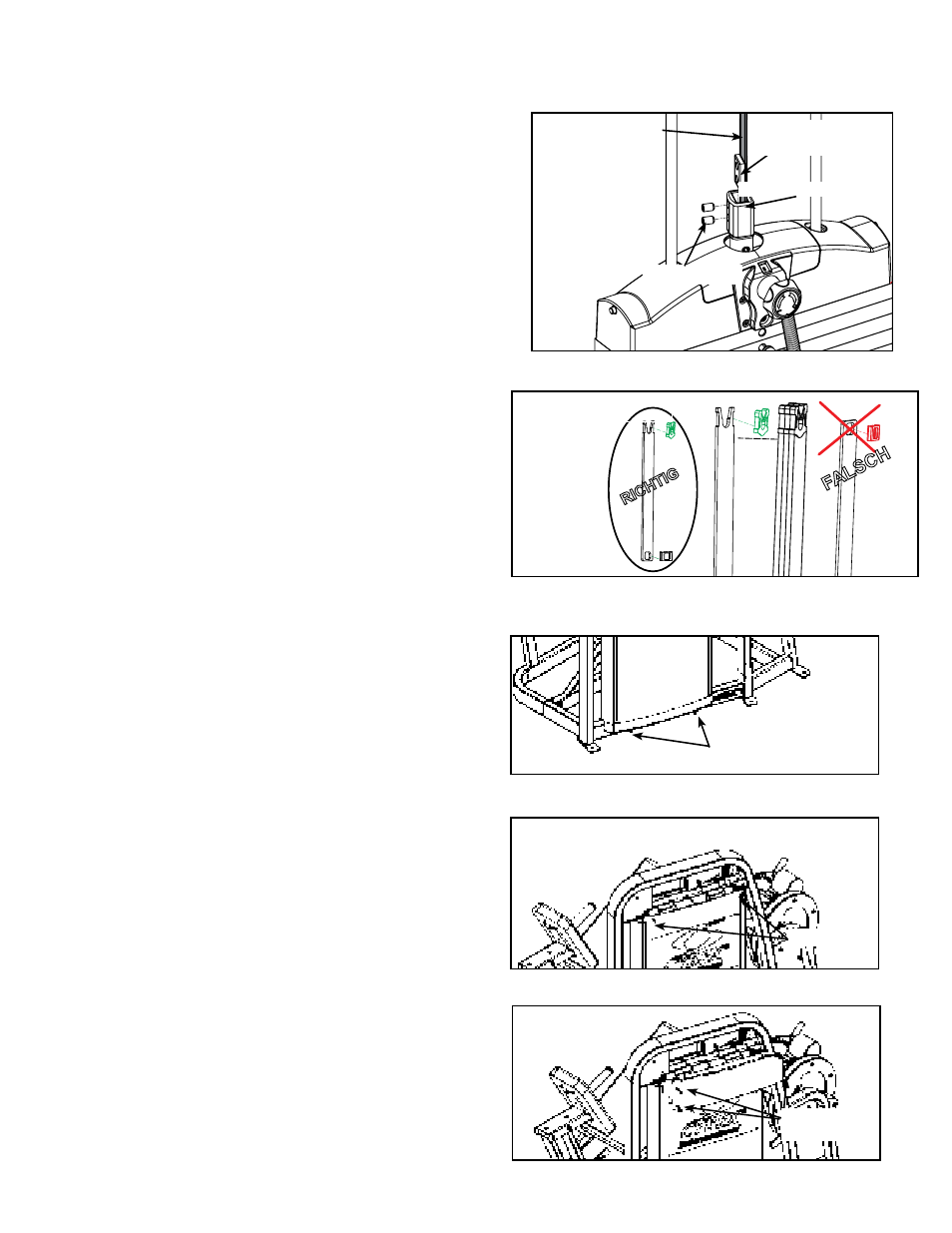

E. Den Bandriemen straffen und mit den beiden Stellschrauben an
der Klammer befestigen. HINWEIS: Die Schrauben mit einem
Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs) anziehen.
Siehe Abbildung 9.
F. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne Auswahl eines Widerstands anheben
und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der Halterung
der oberen Riemenscheibe zur Bandriemenklammer des
oberen Gewichts verlegt ist.
I. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 10.
J. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 11.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 12.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 13.
Abbildung 12
Abbildung 13
Schraube
Abbildung 11
Schraube
Kreuzschlitz-
schraube (3)
Abbildung 9
Bandriemenklammer
Bandriemen
Stellschraube
Einsatz der
Bandriemenklammer
Abbildung 10
FALSCH
RICHTIG
Stufengewichte
