C. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten Aufstellungsort bringen.
D. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig verbinden und mit den in Schritt 4B
entfernten zehn BHSCS-Schrauben befestigen. Siehe Abbildung 1.
E. Mit Schritt 5A fortfahren.
5. Versandfüße ersetzen und hintere Verkleidungen entfernen.
A. Alle (standardmäßigen) konischen Versandhalterungen
(mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel) entfernen.
B. Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
C. Den Versandgurt durchschneiden, mit dem das obere Gewicht
befestigt ist.
D. Das obere Gewicht anheben und den Stufengewicht-Wahlknopf
so drehen, dass alle 15 lbs. ausgewählt
sind (drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die
obere (hintere) Verkleidung befestigt ist. Siehe Abbildung 2.
F. Die in Abbildung 3 gezeigten unteren beiden Schrauben
lockern. HINWEIS: Die unteren beiden Schrauben nicht
entfernen.
G. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung entfernen. Siehe Abbildung 4.
H. Die hintere Verkleidung vorsichtig nach oben schieben
und entfernen.
6. Gewichtssatz installieren.
A. Die Anordnung der Stufengewichte notieren.
B. Die Stufengewichte von einer zweiten Person festhalten lassen,
den Wahlknopf auf 0 lbs. drehen und alle sechs Stufengewichte
(drei auf jeder Seite) entfernen.
C. Den oberen Sicherungsring mit einer Außen-
Sicherungsringzange von einer der Führungsstangen entfernen
und die Führungsstange vorsichtig absenken. Siehe Abbildung
5.
D. Den unteren Sicherungsring und die Federscheibe
von der Führungsstange entfernen. Schritte 6C und 6D
wiederholen, um beide Sicherungsringe von der anderen
Führungsstange zu entfernen.
E. Die Führungsstangen möglichst (vom Gerät weg)
nach außen neigen, um ausreichend Platz für den
Einbau der Gewichtsplatten zu erhalten.
F. Das obere Gewicht nach oben aus dem Gerät
nehmen und vorsichtig beiseite legen.
G. Die gesamte Länge der Führungsstangen gut abwischen.
Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.

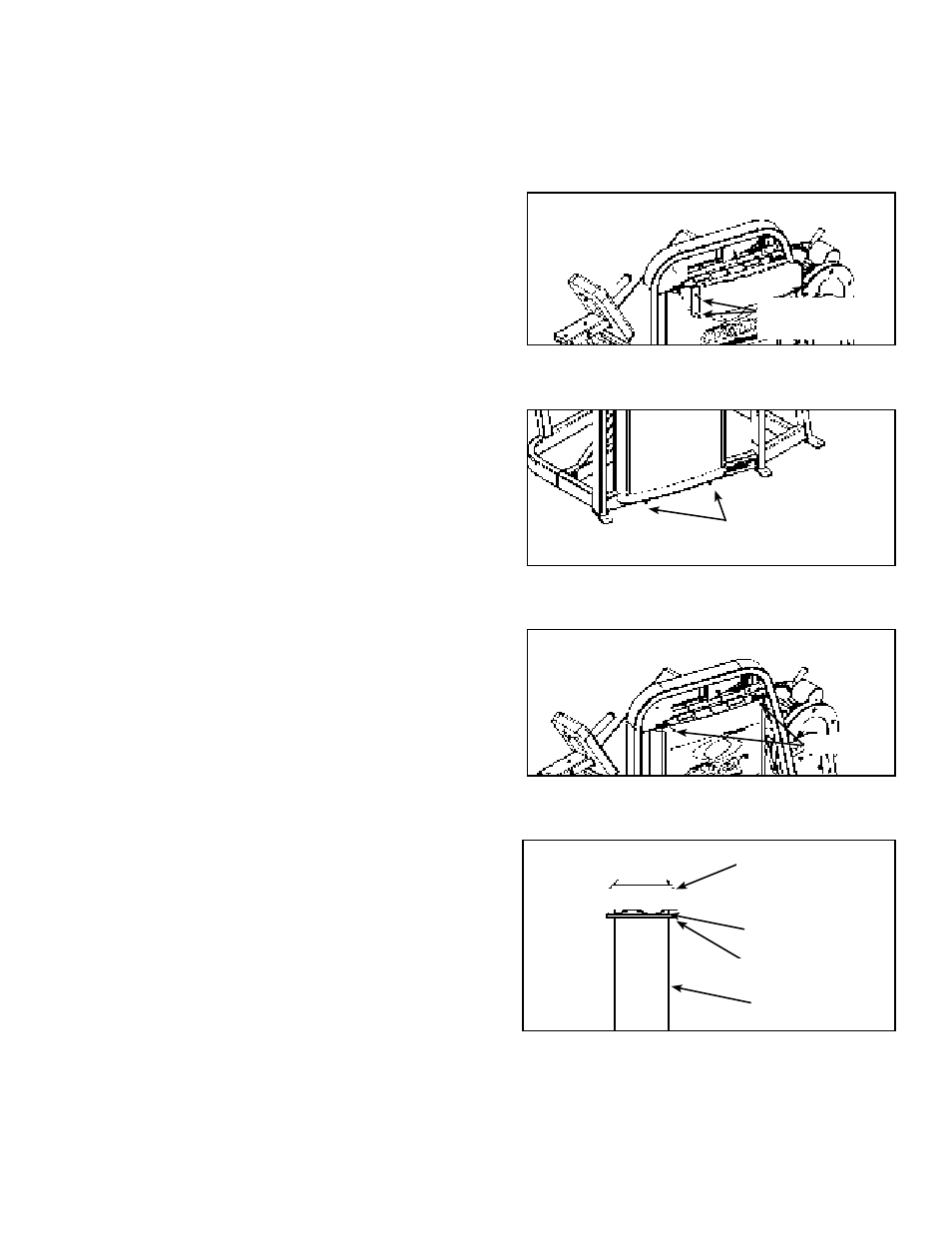

Abbildung 2
Kreuzschlitz-
schraube (3)
Abbildung 3
Schraube
Abbildung 4
Schraube
Abbildung 5
Oberer Sicherungsring
Rahmen
Führungsstange
Federscheibe
Unterer Sicherungsring
