Bedienungsanleitung für Cybex

7

Zusammenbau

Erforderliches Werkzeug

7/32-Zoll-Inbusschlüssel

3/4-Zoll-Inbusschlüssel

9/16-Zoll-Schraubenschlüssel

Außen-Sicherungsringzange

Kreuzschlitzschraubendreher

Leichtlauföl

Drehmomentschlüssel

HINWEIS: Dieses Verfahren zusammen mit einer zweiten Person

durchführen.

HINWEIS: Der Eigentümer des Fitnessclubs bzw. -geräts ist dafür

verantwortlich, um jedes Trainingsgerät herum

ausreichenden Abstand zu gewährleisten, um die sichere Verwendung des Geräts und den sicheren

Personenverkehr zwischen den Geräten zu ermöglichen.

1. Alle Anweisungen in dieser Anleitung vor Beginn jedes Verfahrens gründlich lesen und strikt befolgen.
2. Sicherstellen, dass die ordnungsgemäße Konfiguration geliefert wurde.

A. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist.

B. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind.

C. Überprüfen, ob die Cybex Eagle Beinstrecker Bedienungsanleitung im Lieferumfang enthalten ist.

D. Überprüfen, ob die Garantieerklärung beiliegt.

3. Trainingsgerät an den gewünschten Aufstellungsort bringen.

A. Abmessungen des Trainingsgeräts:

Bei Stillstand – 154,94 L x 116,84 B x 147,32 H cm

61 L x 46 B x 58 H Zoll

Beim Training – 154,94 L x 116,84 B x 147,32 H cm

61 L x 46 B x 58 H Zoll

Gewicht des Trainingsgeräts – 282,58 kg (623 lbs.)

B. Die Türöffnung(en) messen, um zu bestimmen, ob das Trainingsgerät durch die Tür(en) passt.

C. Wenn das Trainingsgerät durch die Tür(en) passt, das Gerät zum gewünschten Aufstellungsort

bringen und mit Schritt 5 fortfahren.

D. Wenn Gewichtssätze installiert werden müssen, mit Schritt

6 fortfahren.

E. Wenn das Trainingsgerät nicht durch die Tür(en) passt, mit

Schritt 4 fortfahren.

4. Zerlegungsanweisungen für Türöffnungen.
HINWEIS:
Wenn das Trainingsgerät durch die Tür passt, Schritt

4 überspringen. Andernfalls alle Anweisungen unter

Schritt 4 ausführen.

A. Alle (standardmäßigen) konischen Versandhalterungen mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.

B. Die zehn Halbrundkopf-Innensechskantschrauben

(BHSCS), mit denen die beiden Rahmenhälften verbunden

sind, vorsichtig mit Hilfe einer zweiten Person entfernen.

Siehe Abbildung 1.

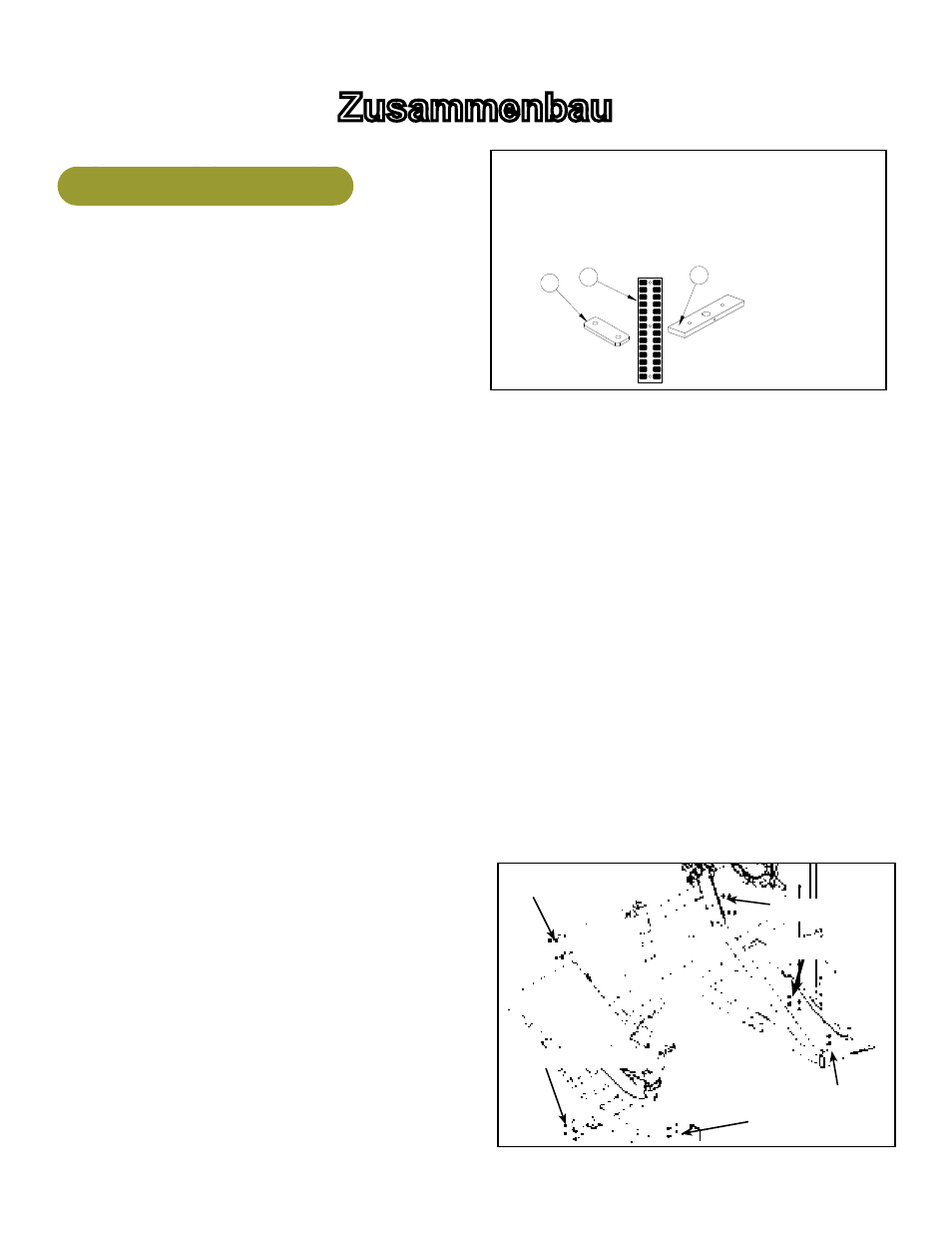

Abbildung 1

Kontermutter (2)

BHSCS-Schraube (4)

BHSCS-Schraube (4)

Kontermutter (4)

Kontermutter (4)

BHSCS-Schraube (2)

3

130.5

270

121.5

112.5

103.5

94.5

85.5

31.5

58.5

49.5

40.5

76.5

67.5

22.5

13.5

290

130

170
190

230

210

150

250

50

90

70

110

30

2

1


1

4

11090-392

GUMMIFÜSSE

2

1

12000-560

ABZIEHBILD, GEWICHTEN Sie

PLATTE (30 - 290)

3

14

4000C101

WEIGHT STACK PLATE

iTeM QTY PArT nO. DescriPTiOn
