Bedienungsanleitung für Cybex
11
8. Aufkleber der Gewichtsplatten anbringen.
HINWEIS: Sie können die Gewichte mit US-Pounds, Kilogramm
oder beidem kennzeichnen.
A. Die Rückseite des Aufklebers langsam und vorsichtig abziehen.
Siehe Abbildung 15. HINWEIS: Beim Abziehen der Rückseite
sicherstellen, dass der Aufkleber am vorderen Haftetikett kleben
bleibt.
B. Die Öffnungen im Aufkleber mit den entsprechenden Öffnungen
im Gewichtssatz ausrichten. HINWEIS: Die Haftseite darf den
Gewichtssatz bei diesem Schritt nicht berühren.
C. Einen Führungsbolzen in jede Öffnung der Vorlage einführen.
HINWEIS: Als Führungsbolzen kann ein beliebiges Teil
verwendet werden, das durch die Gewichtssatzöffnung
passt (z. B. ein Gewichtssatz-Steckbolzen).
D. Den Aufkleber sorgfältig ausrichten und auf die Gewichtsplatten
aufdrücken.
E. Die Vorderseite vorsichtig abziehen; die Aufkleber verbleiben
auf den Gewichtsplatten. Siehe Abbildung 16.
HINWEIS: Das Trainingsgerät muss regelmäßig überprüft und gewartet
werden. Erforderliche Prüfungs- und Wartungsmaßnahmen
sind in der CYBEX Eagle Bedienungsanleitung zu finden.
Wenn die CYBEX Eagle Bedienungsanleitung nicht
verfügbar ist oder wenn Sie Fragen oder Probleme haben,
wenden Sie sich telefonisch unter +1 888 462 9239 an
den CYBEX-Kundendienst. Außerhalb der USA ist der
Cybex Kundendienst telefonisch unter +1 508 533 4300
zu erreichen.
9. Prüfung der ordnungsgemäßen Funktion.
10. Trainingsgerät auf dem Boden verankern.
A. Das Trainingsgerät mit den an jedem Gerät vorhandenen Ankerbohrungen fest mit dem Boden verankern.
HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden Sie sich hierfür an einen Spezialisten.
HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-Schrauben der
Klasse 2 oder stärker).
HINWEIS: Wenn Füße oder Rahmen des Geräts den Boden nicht berühren, das Gerät NICHT mit den Ankerschrauben nach unten
ziehen. Vom Boden abgehobene Füße oder Rahmen zunächst mit Beilagscheiben unterlegen.

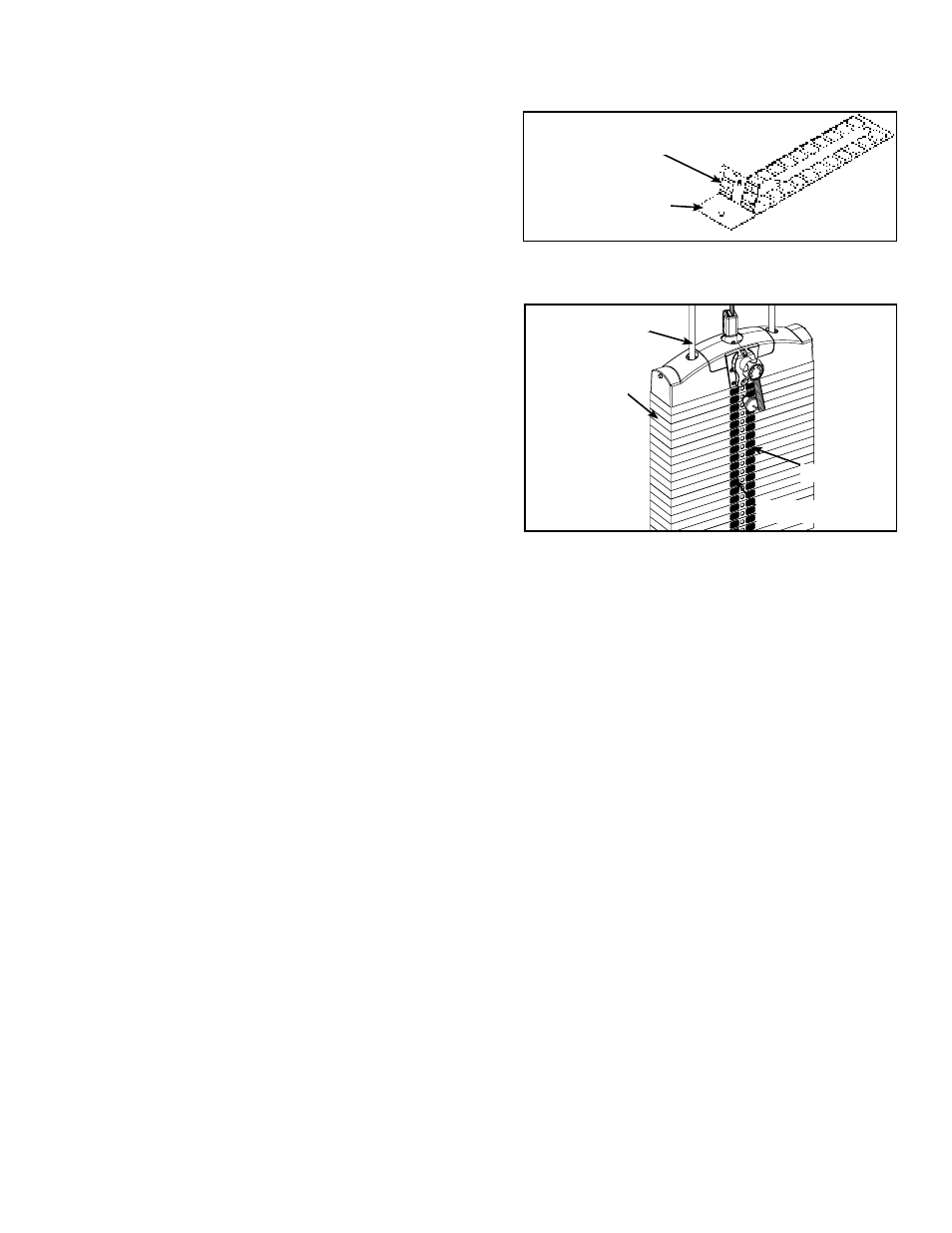

Abbildung 15
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
18.0
140
120
100
80
60
160
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360 171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
27.0
18.0
140
120
100
80
60
160
1
2
10
11
8
9
7
5
4
12
14
13
15
16
17
18
19
20
3
6
Abbildung 16
Vorderseite
Rückschicht
Pounds
Gewichtssatz
Führungsstange
Kilogramm
