H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 7A
und 7B.
I. Das obere Gewicht auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5
cm vom oberen
Ende der Führungsstange) an der Führungsstange
anbringen.
K. Die Führungsstange durch die Montageöffnung anheben
und den oberen
Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren
Sicherungsring befestigen.
Schritte 6J bis 6L für die andere Führungsstange
wiederholen.
M. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 8.
N. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
7. Hintere Verkleidungen anbringen/Bandriemen des
Gewichtssatzes verlegen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 9.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 10.
C. Den Bandriemen des Gewichtssatzes (von unten nach oben)
durch den Schlitz in der hinteren Verkleidung verlegen.
D. Den Riemen ordnungsgemäß um die obere Riemenscheibe
und dann nach unten zum Gewichtssatz führen.
Abbildung 9
Schraube
Abbildung 10
Schraube
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.

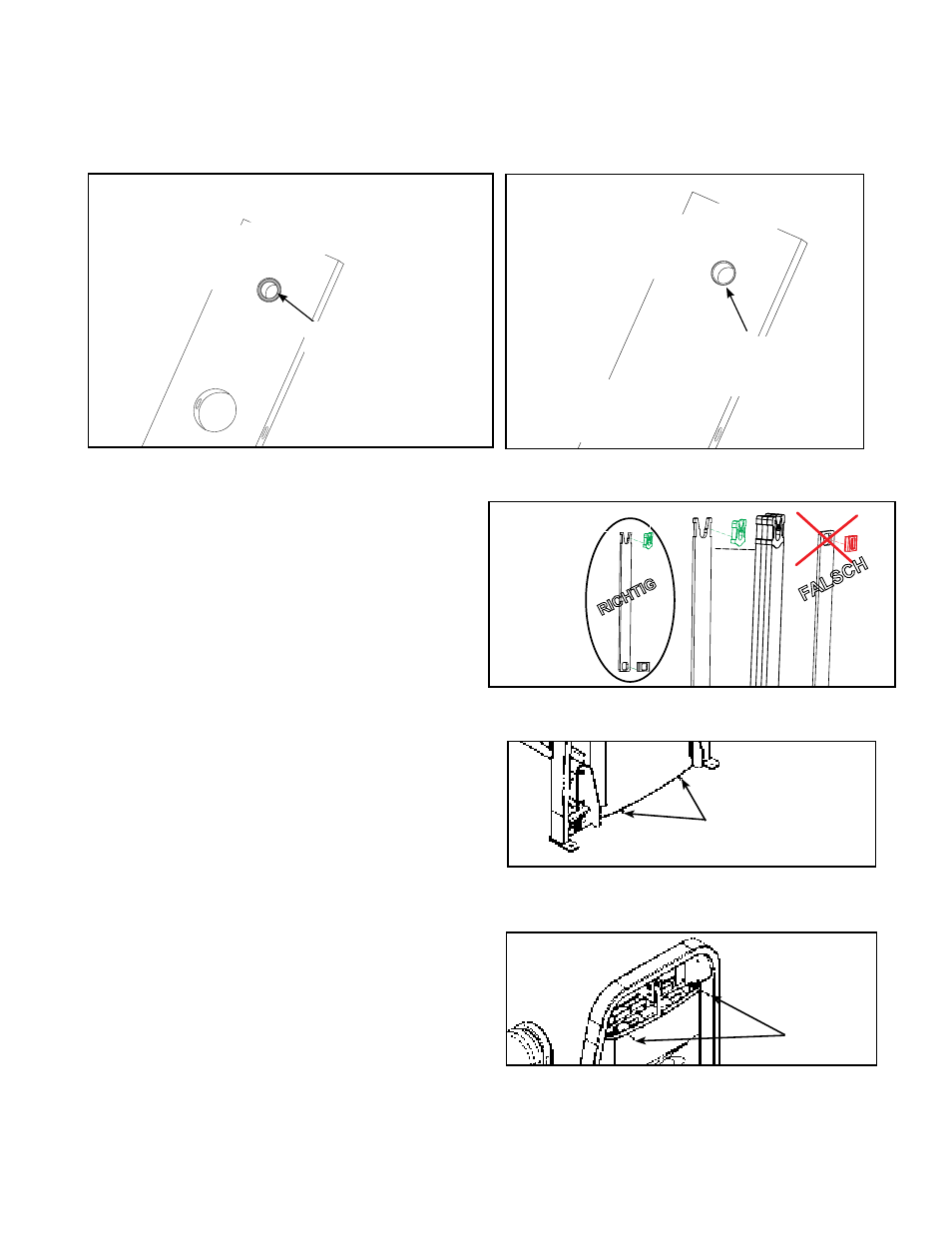

Abbildung 7A Abbildung 7B
Abbildung 18
FALSCH
RICHTIG
Stufengewichte
