Cybex 11181 Eagle Hip Ab-Ad - Handbuch (Seite 8)

Bedienungsanleitung für Cybex
8
B. Den Bandriemen des Gewichtssatzes (durch Lockern der
beiden Stellschrauben an der Bandriemenklammer mit einem
7/32-Zoll-Inbusschlüssel) entfernen. Siehe Abbildung 1.
C. Die vier BHSCS-Schrauben, mit denen die beiden
Rahmenhälften verbunden sind, vorsichtig mit Hilfe
einer zweiten Person entfernen. Siehe Abbildung 2.
D. Beide Hälften vorsichtig durch die Türöffnung an den
gewünschten Aufstellungsort bringen.
E. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4C entfernten vier BHSCS-
Schrauben befestigen. Siehe Abbildung 2.
F. Mit Schritt 5B fortfahren.
5. Versandfüße und hintere Verkleidungen entfernen.
A. Alle (standardmäßigen) konischen Versandhalterungen
mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
B. Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
C. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
D. Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung
befestigt ist, und die Verkleidung vorsichtig abnehmen. Siehe Abbildung 3.
F. Die in Abbildung 4 gezeigten unteren beiden Schrauben lockern.
HINWEIS: Die unteren beiden Schrauben nicht entfernen.
G. Die oberen beiden Befestigungsschrauben der hinteren Verkleidung
entfernen. Siehe Abbildung 5.
H. Die hintere Verkleidung vorsichtig nach oben schieben und
entfernen.
6. Gewichtssatz installieren.
A. Die Anordnung der Stufengewichte notieren.
B. Die Stufengewichte von einer zweiten Person festhalten
lassen, den Wahlknopf auf 0 lbs. drehen und alle sechs
Stufengewichte (drei auf jeder Seite) entfernen.
C. Den oberen Sicherungsring mit einer Außen-Sicherungs-
ringzange von einer der Führungsstangen entfernen und die
Führungsstange vorsichtig absenken. Siehe Abbildung 6.
D. Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange
zu entfernen.
E. Die Führungsstangen möglichst (vom Gerät weg) nach außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F. Das obere Gewicht nach oben aus dem Gerät nehmen und vorsichtig beiseite legen.
G. Die gesamte Länge der Führungsstangen gut abwischen. Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.

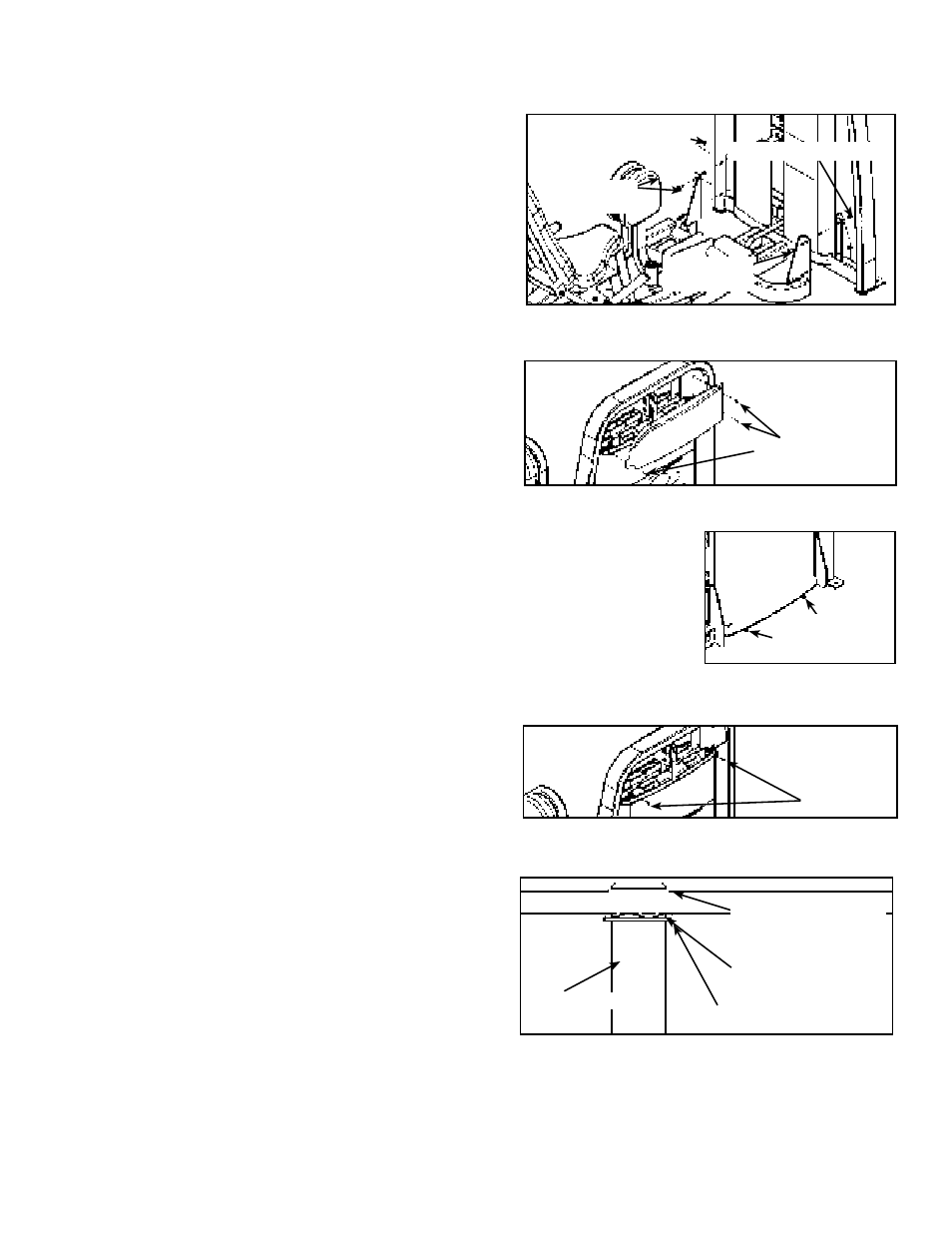

Abbildung 2
Abbildung 5
Abbildung 3
Abbildung 4
Abbildung 6
Oberer Sicherungsring
Unterer Sicherungsring
Rahmen
Führungsstange
Federscheibe
BHSCS-
Schraube (2)
Nylon-Kontermutter (2)
BHSCS-
Schraube (2)
Nylon-Kontermutter (2)
Kreuzschlitz-
schraube (3)
Schraube (nur
lockern - nicht
entfernen)
Schraube
