Cybex Benutzerhandbuch
10

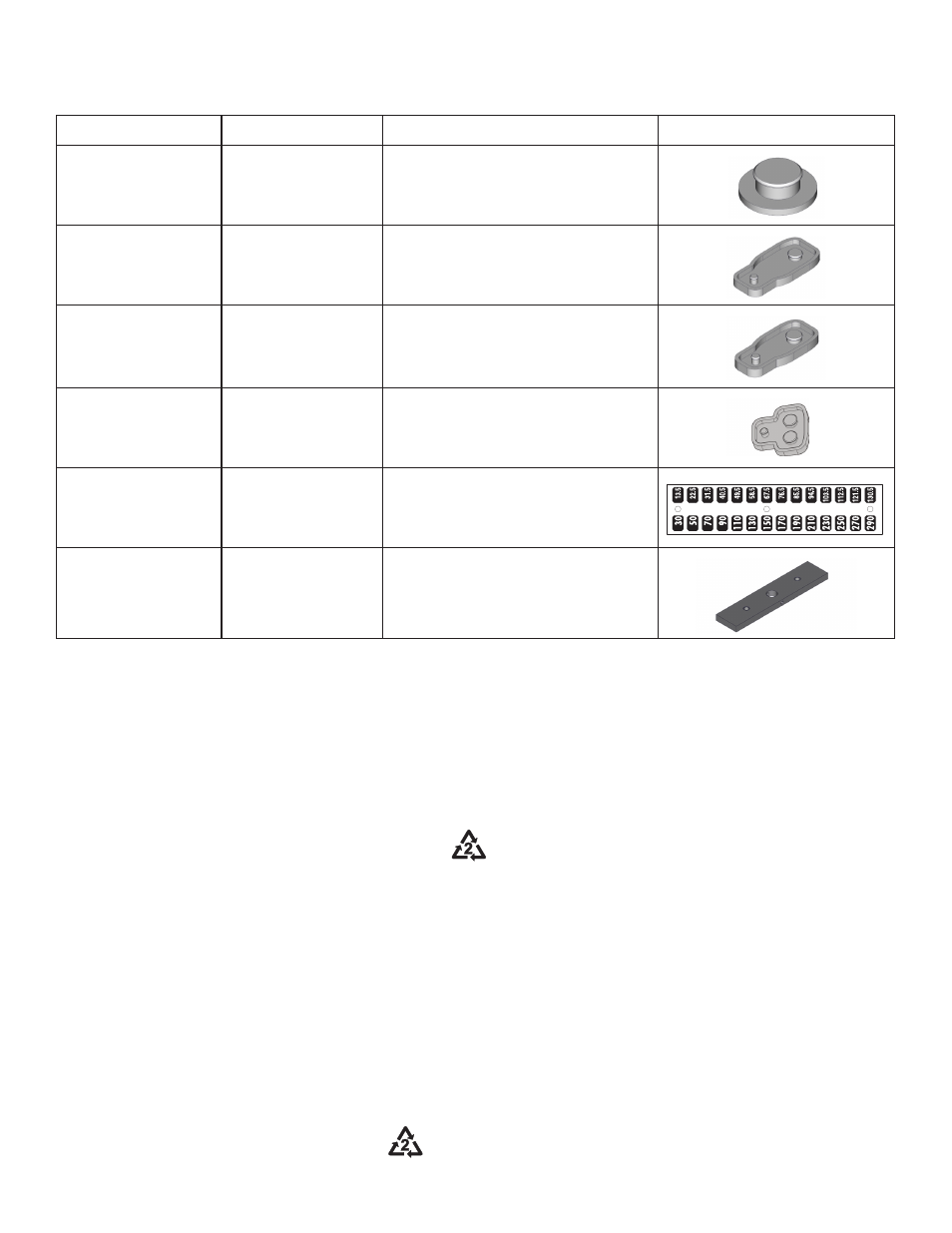

Überprüfen Sie, ob alle in der folgenden Liste aufgeführten Teile vorhanden sind
Menge Teilenummer Beschreibung Diagramm
2 20000-339 Fußstütze
2 20000-376 Fußstütze
2 20000-377 Fußstütze
2 20000-378 Fußstütze
1 12000-560
Gewichtsscheiben-Aufkleber
(30-290)
125
OWATONNA
MFG. APPR.
TECH. PUBS. APPR. DATE DATE
REV. DWG. NO. SCALE SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
SHEET
OF
EXCEPT AS NOTED
GENERAL TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015 ANGLES ± 1° FEATURES SHOWN PERPENDICULAR OR PARALLEL SHALL BE SO WITHIN ± 1°
REMOVE ALL BURRS BREAK SHARP EDGES .005/.010 R SURFACE FINISH INDICATED PER ANSI B46.1-1985
GENERAL MACHINING
DIMENSIONS
IN INCHES
DATE DATE
THIS NOTE REFERS TO ALL PLASTIC PARTS AND ASSEMBLIES CONTAINING PLASTICS. RAW MATERIAL AND COMPONENTS ON SUB-ASSEMBLIES AND ASSEMBLIES MUST COMPLY WITH EUROPEAN DIRECTIVE RoHS 2002/95/EC. REMOVE CARBURIZATION AND SCALE FROM LASER AND PLASMA CUT EDGES
12000-560 1:1
9/14/05 REL
DECAL, WT PLATE (30 - 290)
B 2 2
9/16/05 BB
NOTES:
1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD. HORIZONTAL SCALE 80%. TRACKING -50.
2. LEFT HAND SIDE - 48 POI NT FUTURA CONDENSED BOLD.
9 4000C101 Platte für Gewichtsturm
Falls das Eagle-Gerät durch die Türe transportiert werden KANN
Für diesen Vorgang sind zwei Personen erforderlich
1. Das Gerät an die gewünschte Stelle schieben.
2. Die vier konischen Versandhalterungen mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
3. Die Bolzen von den konischen Versandhalterungen mit einem Hammer entfernen. Recyclen
Sie die konischen Versandhalterungen.
4. Die Fußstützen an jedem Rahmenfuß anbringen.
5. Fall ein Gewichtsturm installiert werden muss, dann beachten Sie die Anweisungen, die sich
mit der Installation von Gewichtsturm und Gewichtsscheiben-Aufklebern befasst.
Falls das Eagle-Gerät NICHT durch die Türe transportiert werden KANN.
Für diesen Vorgang sind zwei Personen erforderlich
1. Die vier konischen Versandhalterungen mit einem 3/4-Zoll-Steck- oder Schraubenschlüssel
entfernen.
2. Die Bolzen von der konischen Versandhalterung mit einem Hammer entfernen. Recyclen Sie
die konische Versandhalterung.
