Cybex 20190 Eagle NX Hip Torso Benutzerhandbuch
Seite 11
Cybex Benutzerhandbuch
11

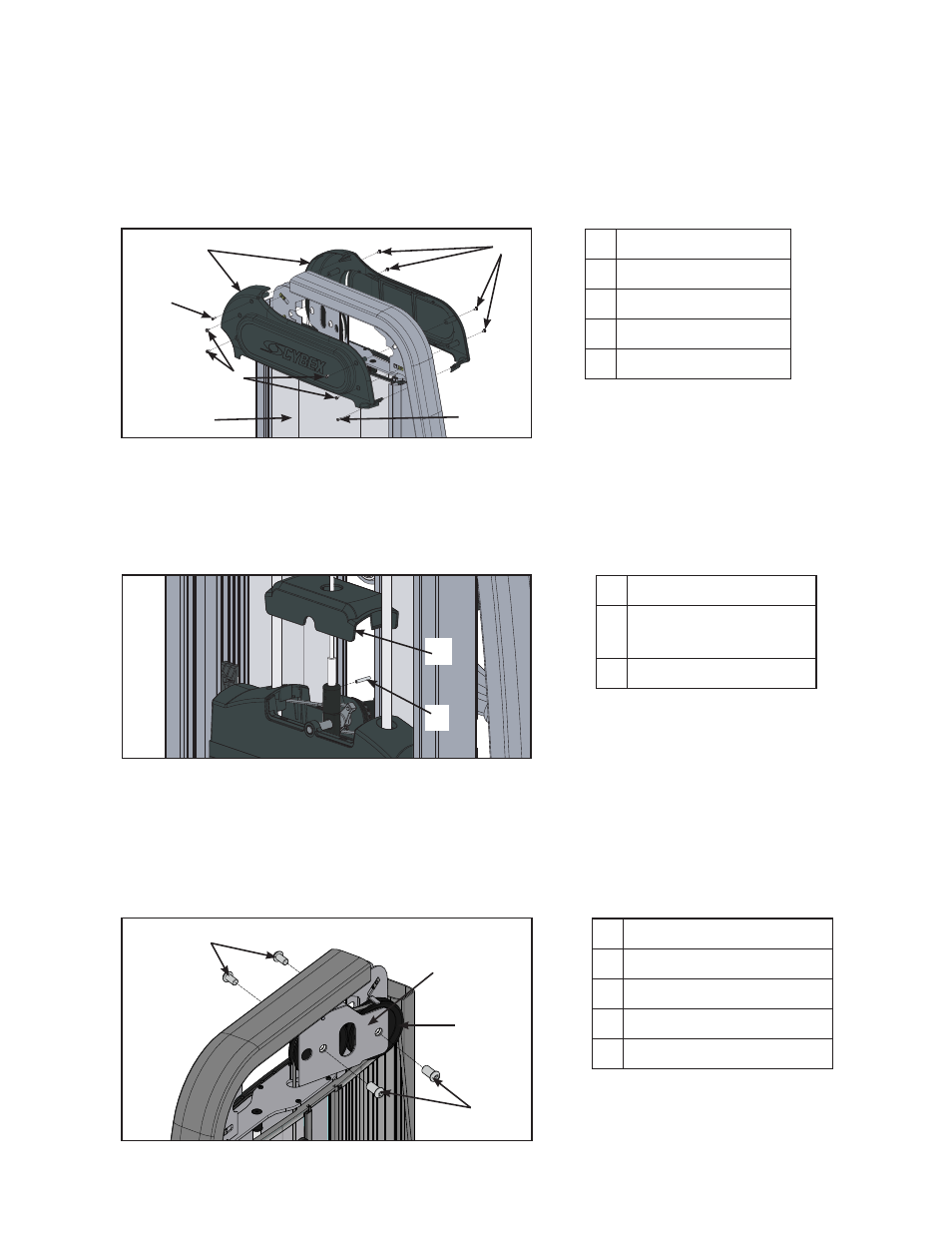

Entfernen des Kabels
1. Um eine korrekte Neuinstallation zu gewährleisten, empfehlen wir Ihnen, die bestehende
Kabelführung und Verbindungen zu notieren.
2. Die zehn Schrauben der Abdeckungen des Rahmens (auf der Vorder- und Rückseite) mit
einem Philips-Schraubenzieher entfernen.
1
2
2
4
1
3
Beschreibung
1 10-32 Schraube (8)
2 Nr. 8 Schraube (2)
3 Abdeckungen (2)
4 Rückplatte
3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur
Kabelzugeinheit zu erhalten.
4. Die Rückplatte nach oben schieben und entfernen.
5. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben.
2
1
Beschreibung
1 Obere
Gewichtsabdeckung
2 Spiralspannstift
6. Den Spiralspannstift, der den Kabelzug verbindet, mit einem Hammer und einem 3/16 Zoll
Splintentreiber entfernen.
Entfernen der Kabelzugeinheit
1. Die zwei Halbrundkopfschrauben (BHSCS) und die zwei Kabelzugschrauben, die die zwei
Kabelzugeinheiten an der Kabelzughalterung befestigen mit zwei 5/16 Zoll Inbusschlüsseln entfernen.
1
2
4
3
Beschreibung
1 Kabelzugschrauben (2)
2 BHSCS (2)
3 Kabelzugeinheit (2)
4 Kabelzughalterung
2. Die Kabelzugeinheiten von der Kabelzughalterung entfernen.
