Cybex Benutzerhandbuch
15

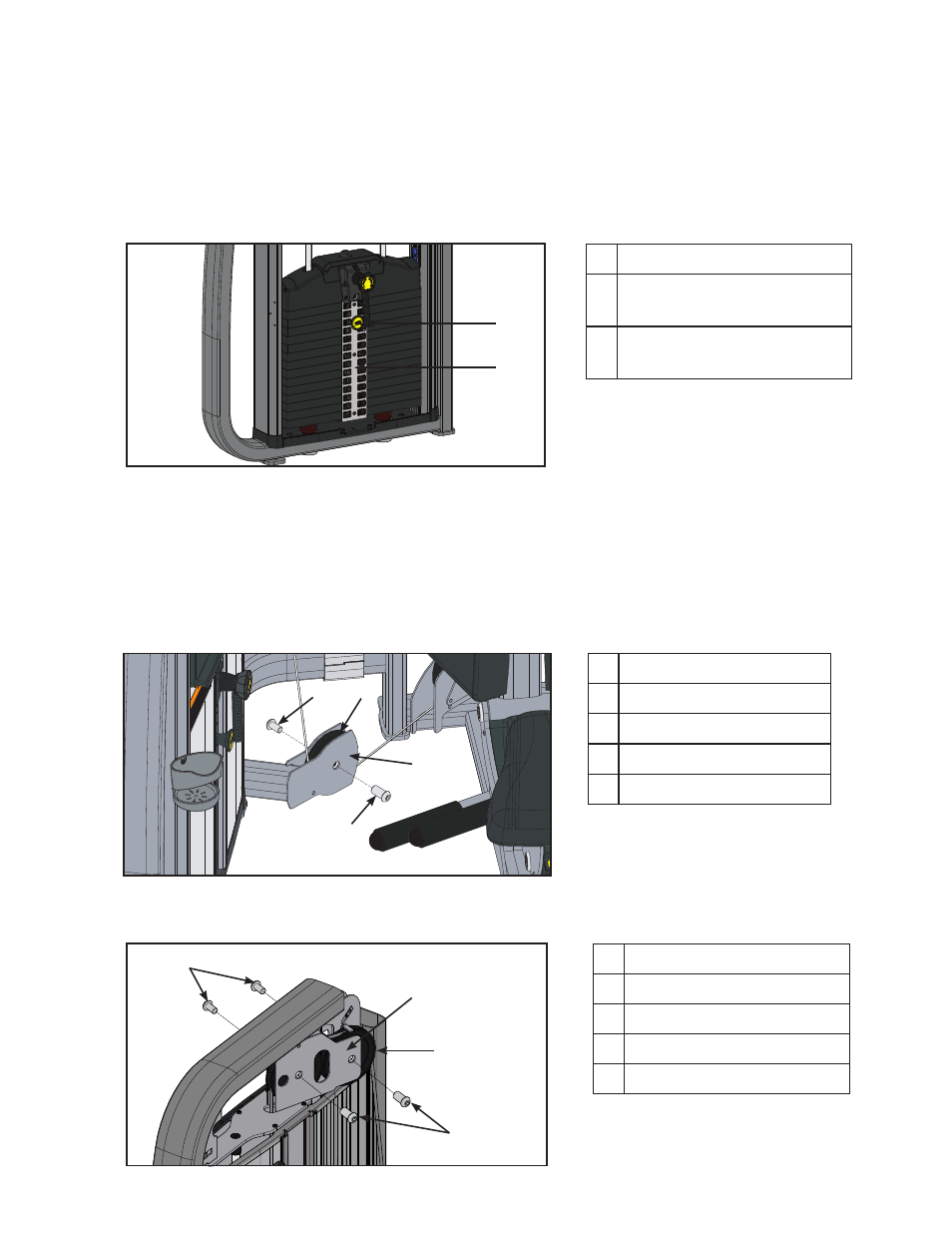

3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift
eignen sich alle Stifte, die in das Loch des Gewichtturms passen, wie z. B. ein Auswahlstift
für Gewichtstürme.)
4. Richten Sie den Aufkleber aus und kleben Sie ihn auf die Gewichtsplatten.
5. Deckblatt entfernen und dabei sicherstellen, dass die Aufkleber auf den Gewichtsscheiben
verbleiben.
2
1
Beschreibung
1 Auswahlstift für
Gewichtsturm
2 Gewichtsscheiben-
Aufkleber
6. Wiederholen Sie die vorgenannten Schritte für die andere Hälfte der Gewichtsscheiben-Aufkleber.
Kabelinstallation
1. Die Kabel durch den Schlitz der oberen Abdeckung durch die Kabelzughalterung und runter
in die Führungsstangenplatte führen.
2. Installieren Sie die beiden BHSCS und die beiden Kabelzugschrauben, die die untere
Kabelzugeinheit an der Kabelzughalterung sichert, mit Hilfe von zwei 5/16” Inbusschlüssel.
2
3
4
1
Beschreibung
1 Kabelzugschraube
2 BHSCS
3 Untere Kabelzugeinheit
4 Kabelzughalterung
3. Die zwei Halbrundkopfschrauben (BHSCS) und die zwei Seilzugschrauben, die die zwei
Seilzugeinheiten an der Seilzughalterung befestigen mit zwei 5/16 Zoll Inbusschlüsseln einschrauben.
1
2
4
3
Beschreibung
1 Kabelzugschrauben (2)
2 BHSCS (2)
3 Kabelzugeinheit (2)
4 Kabelzughalterung
