Bedienungsanleitung für Cybex Plate Loaded 16120 Smith Press
10
WARNUNG: Beim Entfernen der Smith Presse von der Palette äußerst vorsichtig
vorgehen. Missachtung dieser Anweisung kann Verletzungen verursachen.
3. Trainingsgerät an den gewünschten Aufstellungsort bringen.
•
Alle Versandpakete in der Nähe des Aufstellungsortes bereithalten.
•

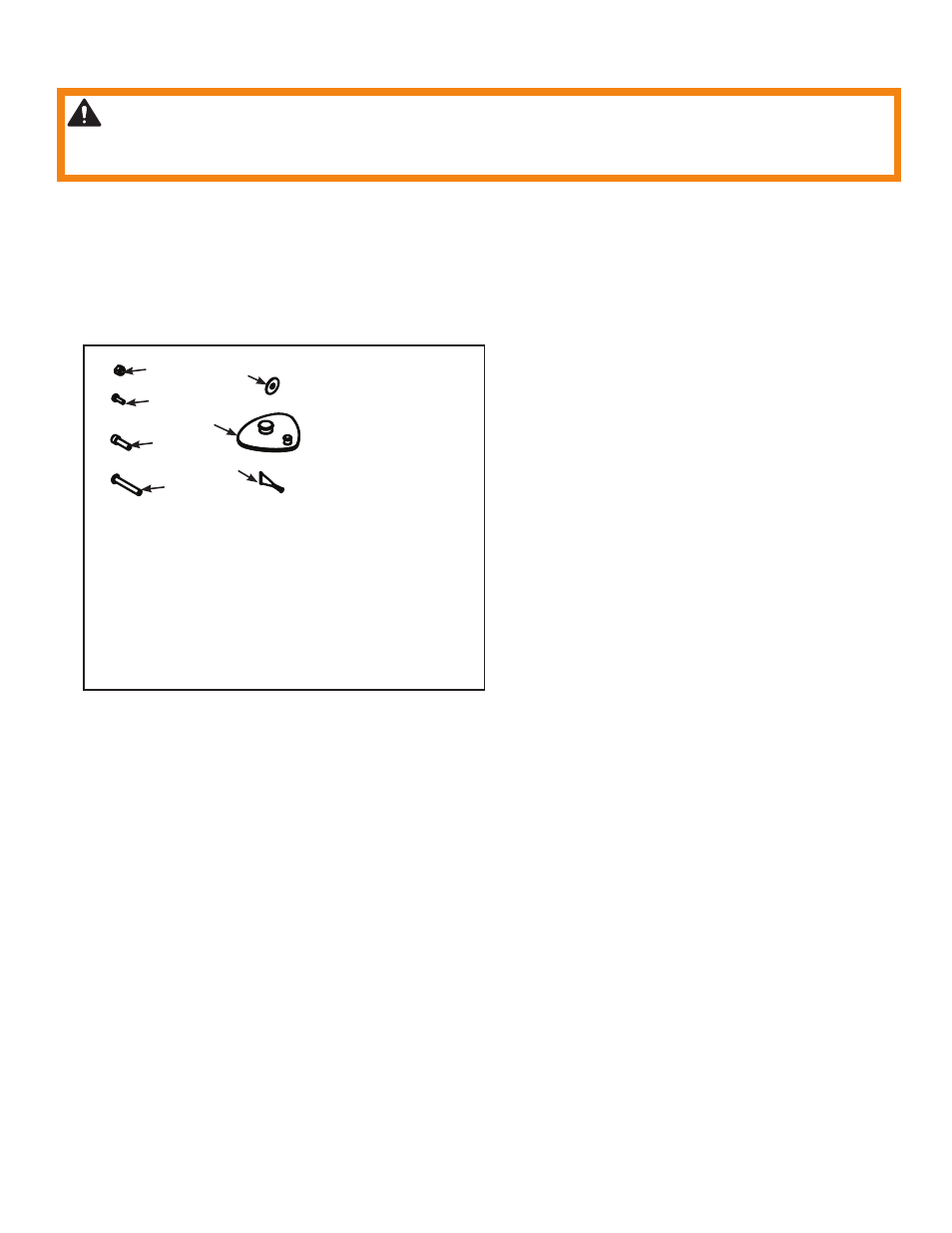

Das Paket mit den Befestigungsteilen entnehmen und den Inhalt überprüfen.
A. 0,375-16 (8) Kontermutter, HN704902
B. 0,250-20 x 2,00 HHCS (2), HC621215
C. 0,375-16 X 1,25 SHCS (8), JC702821
D. 0,375-16 X 2,50 BHSCS (4), HC700430
E. 0,375 Federring (8), HS348300
F. Fußauflage (6), 16010-311
G. Loctite 242 (1) YA000008
A
B
C
D
E
F
G
•
Das Schaumstoff- und Schrumpffolienmaterial, mit dem
die Rahmenstreben befestigt sind, entfernen und die Rahmen beiseite legen.
•
Das Schaumstoff- und Schrumpffolienmaterial, mit dem
die Gewichtsstange am Rahmen befestigt ist, vorsichtig entfernen und die Gewichtsstange bei-
seite legen.
•
Die vier Halbrundkopf-Innensechskantschrauben (BHSCS)
mit einem 7/32-Zoll-Inbusschlüssel und einem
9/16-Zoll-Schraubenschlüssel von der Versandhalterung entfernen, mit der die Rahmenhälften
verbunden sind. Die BHSCS-Schrauben bzw. Kontermuttern nicht wegwerfen.
•
Die vier Abstandsbolzen, mit denen der Rahmen an der
Palette befestigt ist, mit einem 9/16-Zoll-Schraubenschlüssel entfernen.
