Bedienungsanleitung für Cybex Plate Loaded 16120 Smith Press
11

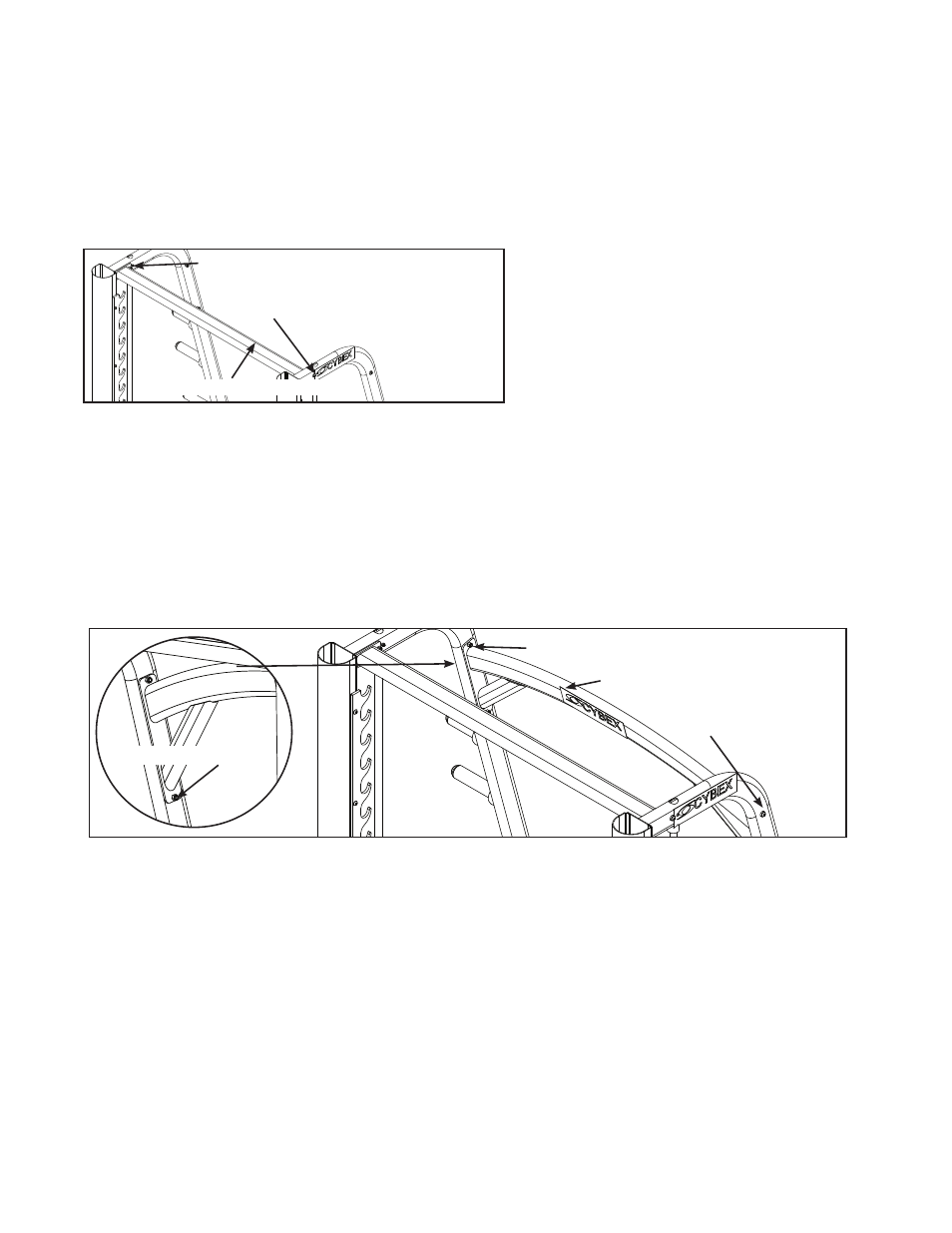

4. Rahmen zusammenbauen.
•
Die Rahmen zusammen mit zwei Assistenten aufrecht positionieren.
•
Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig anbringen.
•
Die vordere Rahmenstrebe anbringen.
Vordere Rahmenstrebe
BHSCS-Schraube
(2 je Seite)
Kontermutter (2 je Seite)
•
Die vordere Rahmenstrebe mit den vier in Schritt 3C entfernten BHSCS-Schrauben und Konter-
muttern befestigen und die Befestigungselemente mit einem 7/32-Zoll-Inbusschlüssel und einem
9/16-Zoll-Schraubenschlüssel festziehen.
•
Die hintere Rahmenstrebe anbringen.
•
Die hintere Rahmenstrebe mit den vier BHSCS-Schrauben und Kontermuttern aus dem Versand-
paket befestigen und die Befestigungselemente mit einem 7/32-Zoll-Inbusschlüssel und einem
9/16-Zoll-Schraubenschlüssel festziehen.
Hintere Rahmenstrebe
Kontermutter (2 je Seite)
BHSCS Schraube
(2 je Seite)
Kontermutter
