Cybex 16121 Plate Loaded Smith Press Benutzerhandbuch
Seite 12
Bedienungsanleitung für Cybex
12

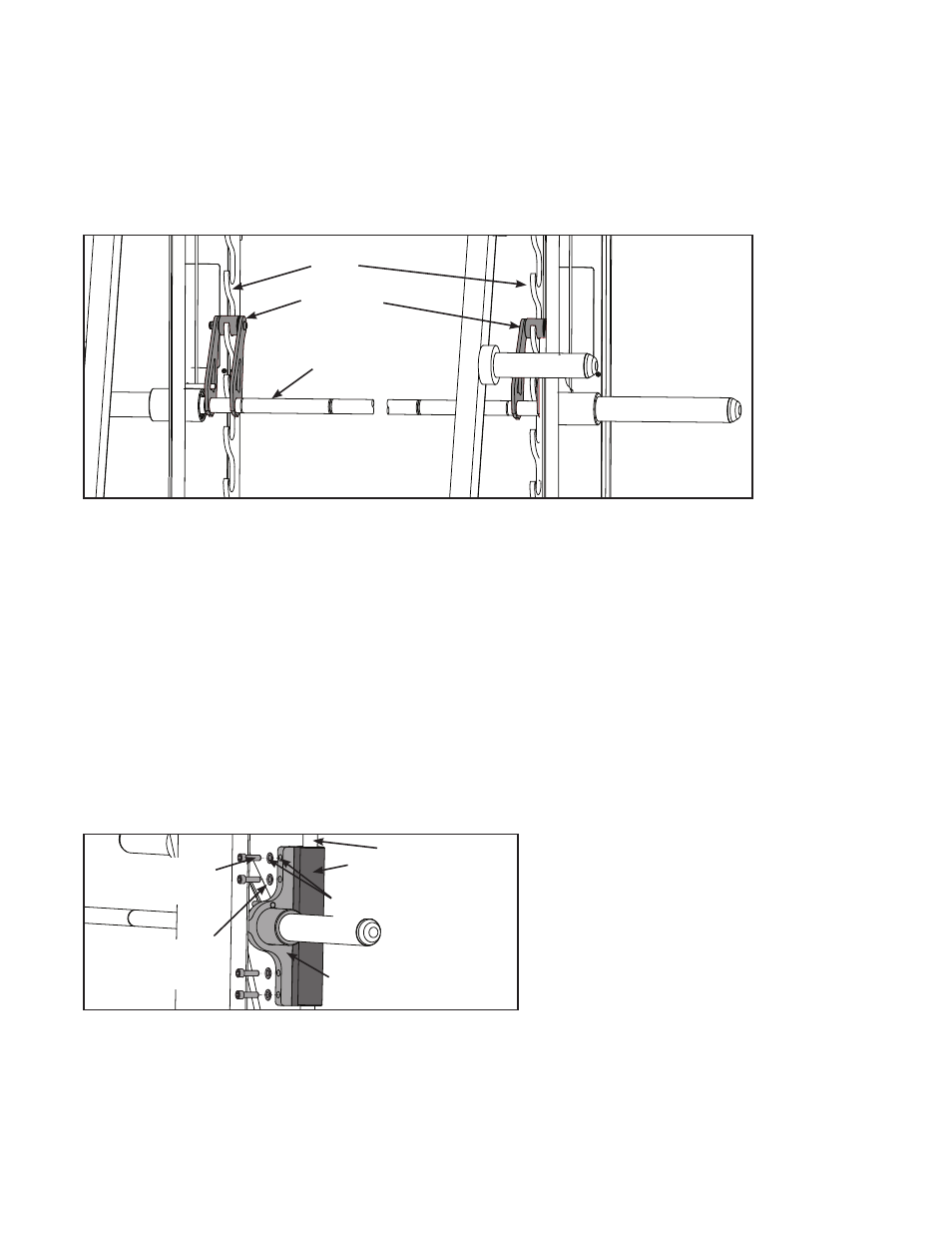

5. Gewichtsstange installieren.
•
Die Gewichtsstange vorsichtig am Rahmen anbringen und die Arretierung der Stange an den
Haken verriegeln.
•
Sicherstellen, dass jede Arretierung der Stange ordnungsgemäß am Haken verriegelt ist.
Haken
Gewichtsstange
Arretierung
der Stange
•
Das Lagergehäuse (von der Unterseite der Führungsstange) nach oben schieben und die Öffnun-
gen mit der Halterung der Gewichtsstange ausrichten.
•
Vier Innensechskantschrauben (SHCS), vier Unterlegscheiben und Loctite aus dem Versandpaket
bereitlegen.
•
Einen kleinen Tropfen Loctite auf die vier SHCS-Schrauben auftragen und die Schrauben in die
Öffnungen der Halterung der Gewichtsstange schrauben.
•
Eine Unterlegscheibe auf jeder SHCS-Schraube anbringen.
•
Die vier SHCS-Schrauben mit einem 5/16-Zoll-Inbusschlüssel festziehen, um die Halterung der
Gewichtsstange am Lagergehäuse zu befestigen.
•
Schritte 5 für die andere Seite wiederholen.
Lagergehäuse
Halterung der
Gewichtsstange
SHCS
Schraube(4)
Loctite
Unterlegs-
cheiben (4)
Führungsstang
