Bedienungsanleitung für Cybex
9
Die in der Montageanleitung des Handbuchs genannten Abmessungen enthalten die maximale
Abmessungen (im Einsatz) für den Platzbedarf.
•
Der Bereich befindet sich nicht in der Nähe von Räumen mit hoher Luftfeuchtigkeit wie z. B.
Dampfkabinen, Sauna, Hallenbad oder im Freien. Dieses Gerät eignet sich für den Betrieb in einer
Umgebung mit einem relativen Luftfeuchtigkeitsbereich von 30% bis 75%.
Wird das Gerät hohem Wasserdampf, Chlor und/oder Brom ausgesetzt, kann dies die elektronischen
Komponenten wie auch andere Teile des Gerät beschädigen.
•
Bereich verfügt über einen konstanten Temperaturbereich von 50° F (10° C) bis 104° F (40° C) Grad.
Erforderliches Werkzeug
•
9/16-Zoll-Steckschlüssel
•
7/16-Zoll-Schraubenschlüssel
•
7/32-Zoll-Inbusschlüssel
•
9/16-Zoll-Schraubenschlüssel
•
5/16-Zoll-Inbusschlüssel
Montageverfahren
Dieses Verfahren zusammen mit zwei weiteren Person durchführen.
Vor dem Zusammenbau dieses Geräts alle Anweisungen aufmerksam lesen. Alle Teile sorgfältig
prüfen. Bei Feststellung eines Schadens im Abschnitt „Kundendienst“ dieses Handbuchs nach
geeigneten Maßnahmen für Rücksendung, Ersatz oder Neubestellung von Teilen suchen.

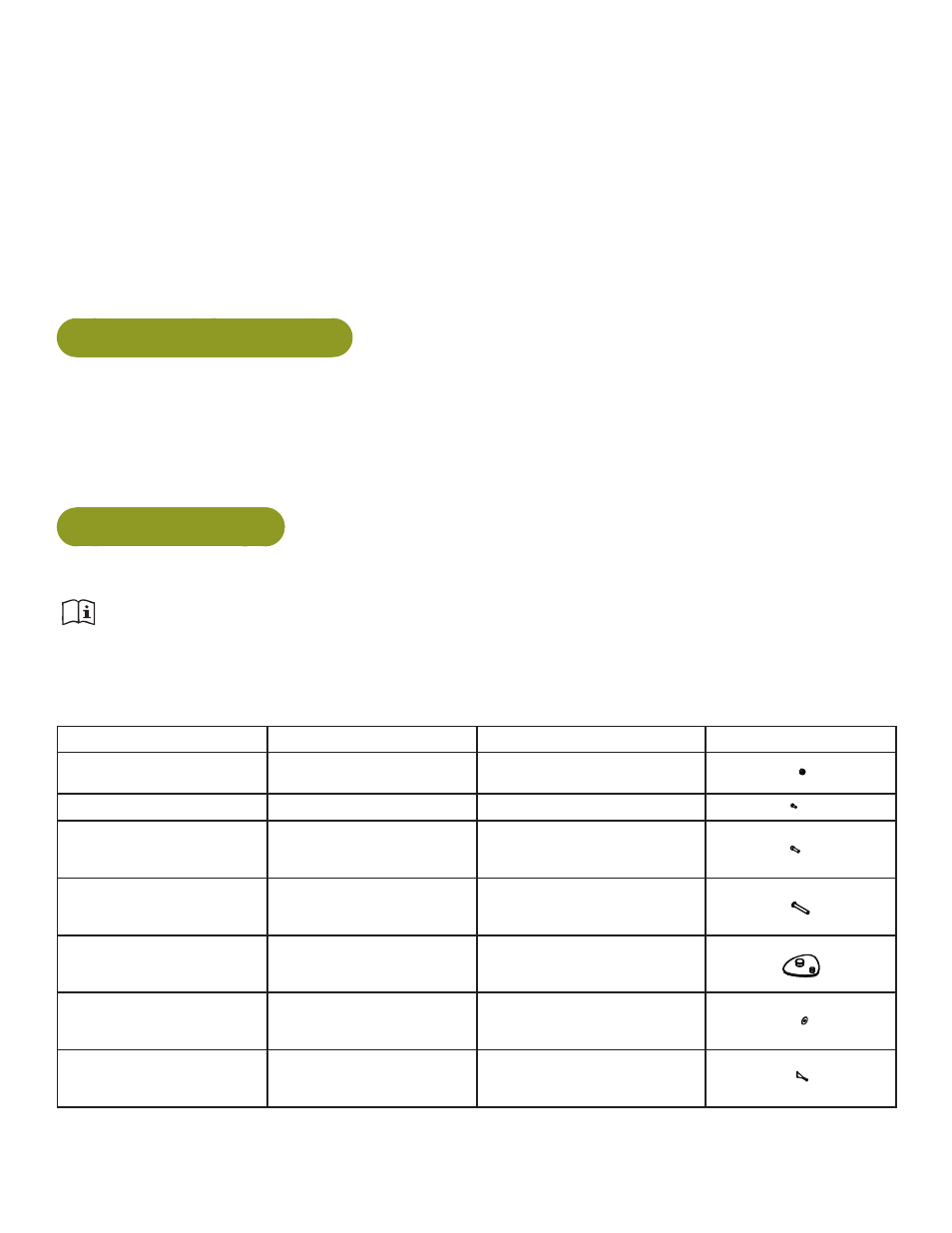

Prüfen Sie die unten gezeigte Teileliste.
Menge
Teilenummer
Beschreibung
Abbildung
8
HN704902
Kontermutter
, .375-16
2
HC621215
HHSC .250-20 X 2.00
8
JC702821
SHSC .375-16 X 1.25
4
HC700430
BHSCS .375-16 X 2.50
6
16010-311
Fußauflage
8
HS348300
Federring .375
1
YA000201
Loctite 242
