127 mm (5 Zoll) HÄCKSELMASCHINE

6

Abschnitt

AUFBAU

2

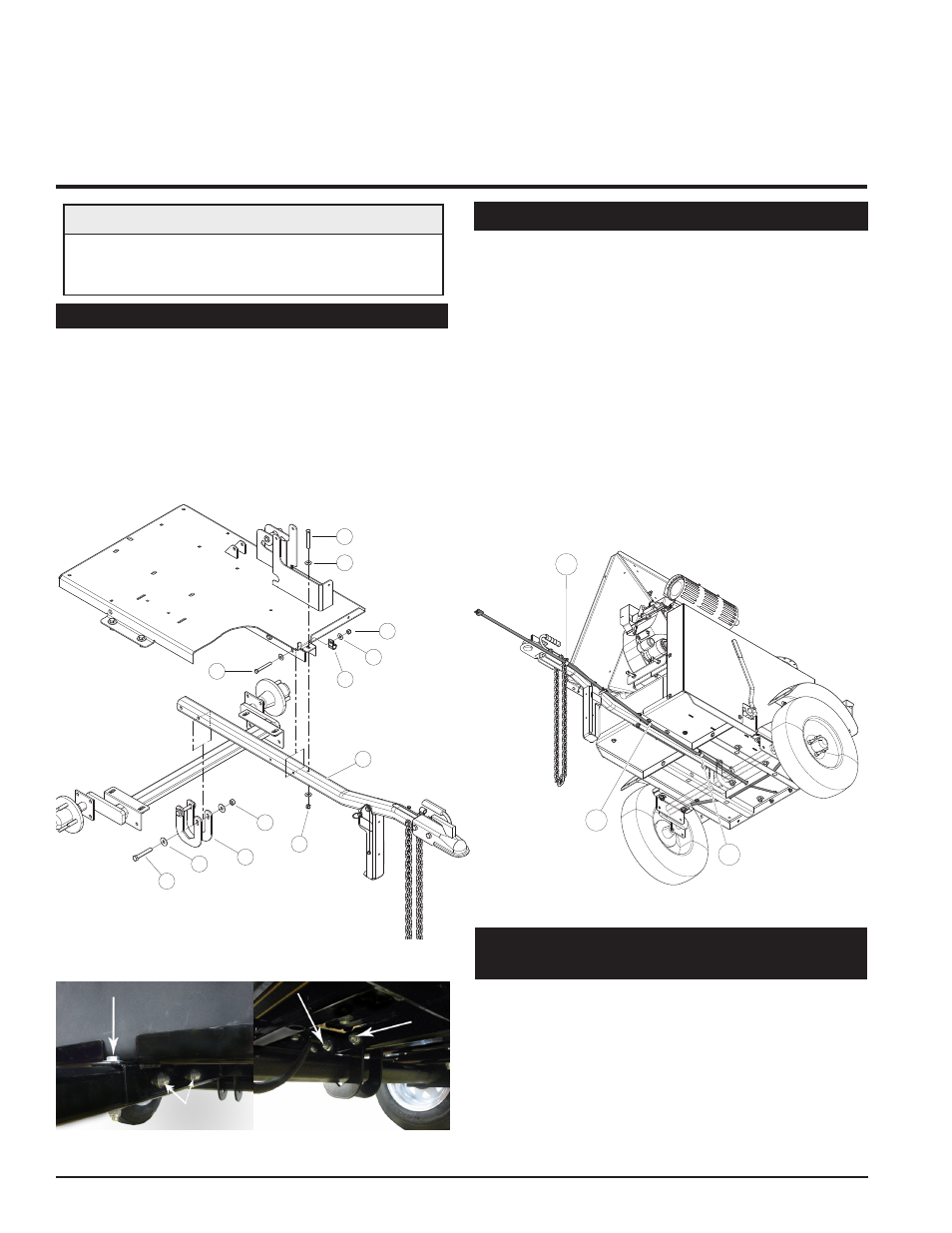

Abbildung 2.1, Anhängerkupplung Versammlung

Abbildung 2.2, Hitch Stangenaufbau Bolzenpositionen

HINWEIS

Achse, Räder und Anhängerkupplung werden bei manchen

Modellen vom Vertriebshändler geliefert und können von den

Abbildungen in dieser Betriebsanleitung abweichen.

2.1 ANBRINGEN DER ANHÄNGERRÄDER

2.2 ANBRINGEN DER ANHÄNGERKUP

2.3 ANBRINGEN DES ZULAUF-

SCHACHTES

1. Benutzen Sie ein Auflager oder einen Flaschenzug, um den

Zulaufschacht des Häckslers am Rahmen des Häckslers zu

positionieren.

2. Befestigen Sie den Zulaufschacht mit sechs 3/8" x 1

Schlossschrauben und Sechskantmuttern mit Klemmteil am

Gehäuse des Häckslers.

1. Halten Sie ein Rad an die Radnabe und richten Sie die

Schraubenbohrungen mit den Radnaben-Stiftschrauben

aus.

2. Schrauben Sie die Radmuttern auf die Radnaben-

Stiftschrauben und ziehen Sie die Muttern auf 101 Nm (75

ft-lbs.) fest. Folgen Sie beim Festziehen der Muttern einem

Sternmuster.

3. Wiederholen Sie den Vorgang für das andere Rad.

8

8

8

Abbildung 2.3, Kabelbaum-Routing (gezeigt CE-konform abgebildet)

1. Befestigen Sie die Anhängerkupplung( 10) mit zwei 3/8 x 3 1/4"

Schrauben (1), Unterlegscheiben(2) und Sechskantmuttern

(3) und mit ein 3/8 x 3" Schrauben (4), Unterlegscheiben(2)

und Sechskantmuttern (3) mit Klemmteil an die Führung der

Anhängerkupplung an der Bodenplatte des Anhängers an

(Abbildung 2.1 und 2.3).

2. HINWEIS: Zur Befestigung und Verlegung des Kabelbaums

wird drei beschichtete Klammer (8) verwendet. Den

Kabelbaum in die Klammer einführen, bevor die Klammer an

der Schraube befestigt wird. Die Lage und Montagedetails der

Klammer sind in Abbildung 2.1 und 2.3 dargestellt.

3. Bringen Sie anschließend die beiden Anhängerkupplungsplatten

(5) auf der Achse an und befestigen Sie die Anhängerkupplung

wie in Abbildung 2.1 und 2.2 dargestellt mit zwei 1/2

x 3 1/4" Schrauben (6), vier Unterlegscheiben (7) und

Verschlussmuttern (9).

9

6

7

1

5

8

4

2

2

3

3

10
