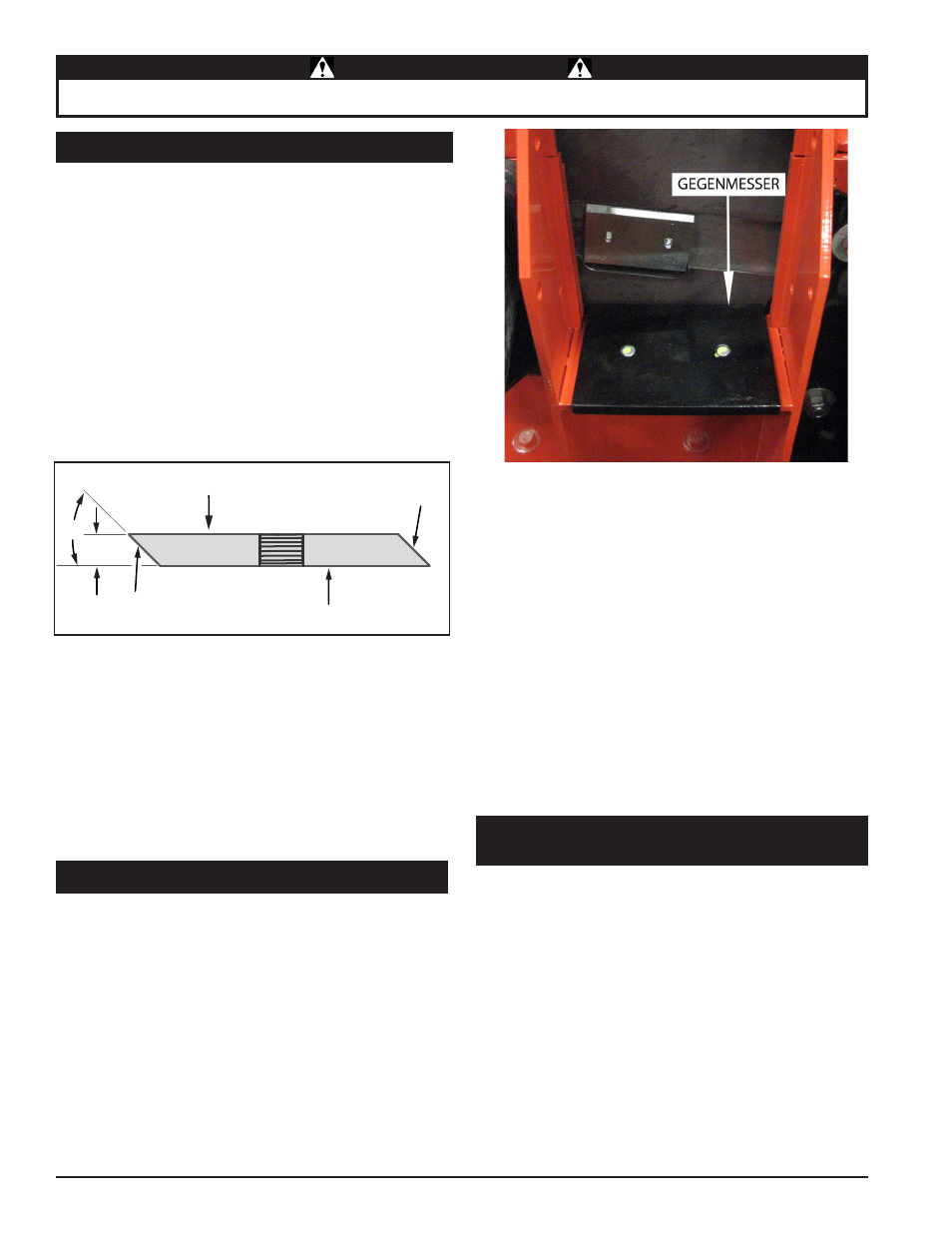

Echo Bear Cat CH5653 - Handbuch (Seite 18)

127 mm (5 Zoll) HÄCKSELMASCHINE 14
SERVICE UND WARTUNG
WARNUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
5.6 JUSTIEREN/AUSWECHSELN DES
ZAHNRIEMENS
1. Stellen Sie den Motor ab und trennen Sie das Zündkabel von
der Zündkerze.
2. Nehmen Sie den Riemenschutz ab.
3. Entfernen Sie die Riemenführungen vom Motor.
4. Bewegen Sie den Riemenbetätigungshebel in die START-
Position, um den Antriebsriemen zu entspannen, und bauen
Sie das Losrad aus.
So justieren Sie das Gegenmesser:
1. Öffnen Sie die Zugangsabdeckung, um Zugang zum Rotor zu
erhalten. Lösen Sie die beiden 1/2 Zoll Schrauben, mit denen
das Gegenmesser am Rahmen befestigt ist.
2. Messen Sie den Abstand zwischen Häcksel- und Gegenmesser
von der Innenseite des Gehäuses aus.
3. Verstellen Sie das Gegenmesser nach innen oder außen auf
den gewünschten Abstand.
4. Ziehen Sie die Schrauben des Gegenmessers auf 101 Nm
(75 ft-lbs.) fest. Stellen Sie vor Inbetriebnahme des Häckslers
sicher, dass alle Häckselmesser einen Abstand von 1,6 bis
4,7 mm (1/16 bis 3/16 Zoll) zum Gegenmesser aufweisen.
Wenn die häckselnde Kante eines Gegenmessers beschädigt
oder ungleichmäßig abgenutzt ist, entfernen Sie die beiden
Befestigungsschrauben des Gegenmessers und verwenden Sie
eine der anderen drei Kanten. Stellen Sie das Gegenmesser dann
wieder auf den richtigen Abstand ein.
5.5 EINSTELLEN DER MESSERABSTÄNDE
Abbildung 5.4, Anordnung der Gegenmesser
5. Schleifen Sie jedes Messer um den gleichen Betrag, um das
Rotorgleichgewicht beizubehalten.
6. Kleine Unebenheiten wie Einkerbungen und Grate auf der
flachen Messerseite haben keine große Auswirkung auf die
Häckselleistung des Geräts.
7. Bei Messern, die häufig geschliffen wurden, sollten Sie darauf
achten, dass die geschliffene Oberfläche über die Öffnung
des Häckselschlitzes hinausragt. Sollte dies nicht der Fall
sein, sollten die Messer ausgewechselt werden.
Die Häckselmesser sollten einen Abstand von 1,6 bis 3,2 mm
(1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen. Der Abstand
sollte nach 8 Betriebsstunden überprüft und, falls notwendig,
justiert werden. Das Gegenmesser des Häckslers ist reversibel.
Alle vier Seiten des Gegenmessers können zum Häckseln
verwendet werden.
So justieren Sie die Gegenmesser:
Überprüfen Sie den Zustand des Zahnriemens jährlich oder nach
25 Betriebsstunden, je nachdem, was zuerst eintrifft. Sollte der
Riemen gerissen, ausgefranst oder verschlissen sein, ersetzen
Sie diesen. Um den Zahnriemen zu justieren oder auszuwechseln,
gehen Sie wie folgt vor:
Abbildung 5.3, Schleifen der Häckselmesser
5.4 SCHLEIFEN DER MESSER
Die Messer können mit einem Schleifbock oder vom Fachmann
geschliffen haben.
1. Schärfen oder schleifen Sie niemals die Montagefläche der
Messer. Dies führt dazu, dass die Messerkanten nicht korrekt
in der Halterung sitzen, und daraus resultieren Schäden an
den Messern und schlechte Häckselleistung.
2. Schleifen Sie die gewinkelten Kanten der Häckselmesser
auf 45 Grad (Abbildung 5.2.). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um das
Messer im richtigen Winkel zu halten.
3. Gehen Sie beim Schleifen vorsichtig vor, damit das Messer
nicht überhitzt und sich verfärbt. Dies führt zum Verlust der
Wärmebehandlungseigenschaften.
4. Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
Wasser bzw. einem flüssigen Kühlmittel.
45°
.25
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
