127 mm (5 Zoll) HÄCKSELMASCHINE

15

DEUTSCH

SERVICE UND WARTUNG

WARNUNG

VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND

STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.

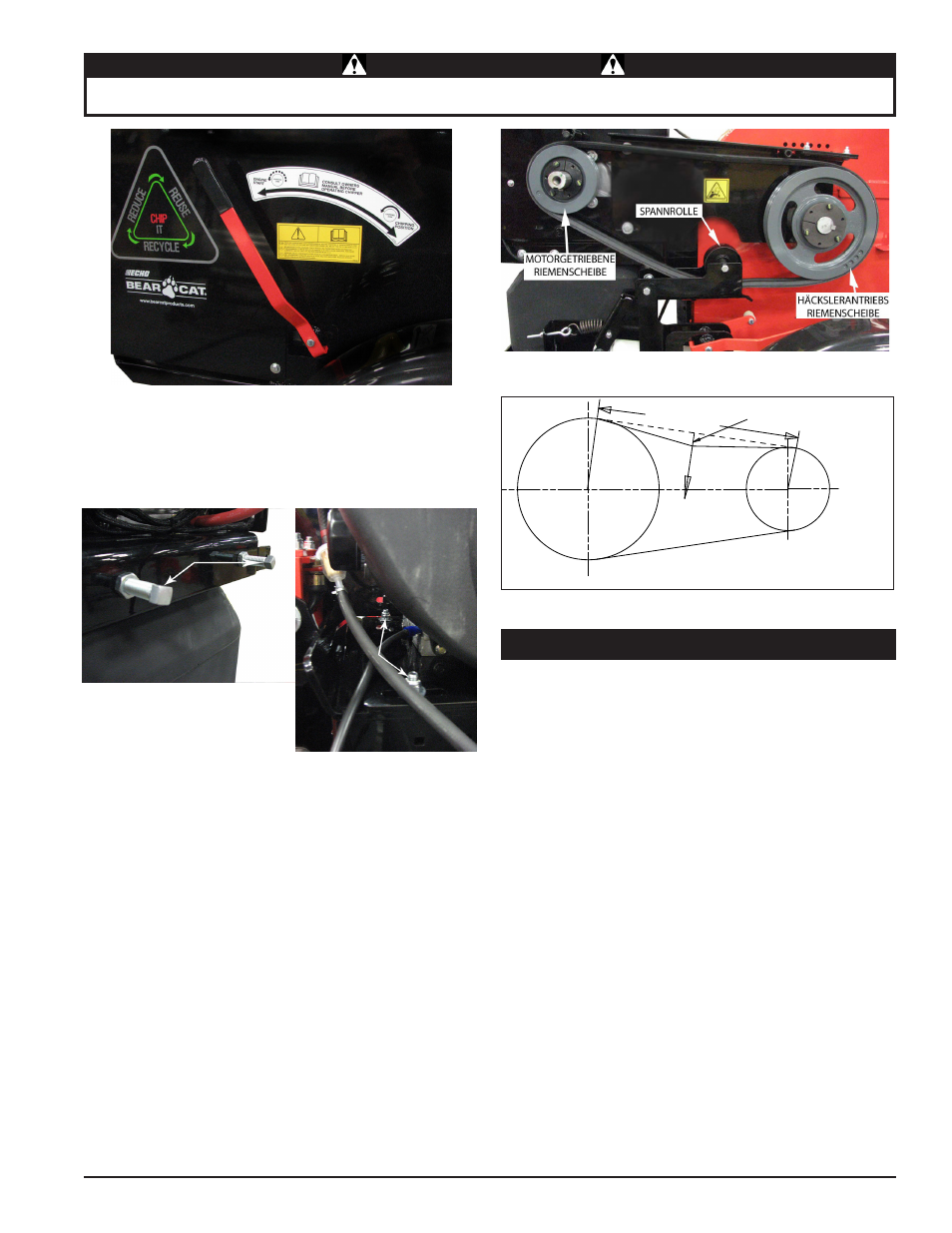

Abbildung 5.7, Zahnriemen am Motormodell

Abbildung 5.6, Zahnriemen am Motormodell

Abbildung 5.5, Belt Einrückhebel

Abbildung 5.8, Riemenspannung

Spannlänge

89 N (20 lb.)

Kraft

11,1 mm (7/16 Zoll)

Durchbiegung

5.7 AUSWECHSELN DER ROTORLAGER

1. Entfernen Sie die 3/8" Befestigungsschrauben, mit denen die

Zugangsabdeckung am Hauptrahmen befestigt ist. Öffnen

Sie Abdeckung, um Zugang zum Rotor zu erhalten.

2. Nehmen Sie den Riemenschutz ab.
3. Entfernen Sie die Riemenführungen vom Motor.
4. Bewegen Sie den Riemenbetätigungshebel in die START-

Position, um den Antriebsriemen zu entspannen, und bauen

Sie das Losrad aus.

5. Wenn der Antriebsriemen weiter entspannt werden muss,

um den Riemen ausbauen zu können, lösen Sie die

Motorplattenschrauben sowie die Schrauben rechts neben

der Riemenscheibe an der Motorverbindung. Lösen Sie dann

die Motoreinstellschrauben direkt unterhalb des Anlassers

und schieben Sie den Motor in Richtung des Gehäuses.

6. Nehmen Sie dann den Antriebsriemen von den

Riemenscheiben ab. Zum Ausbau der Buchse entfernen

Sie die drei Kopfschrauben in der Buchse und drehen

Sie die Schrauben in die Gewindebohrungen. Ziehen Sie

die Schrauben gleichmäßig und schrittweise fest, um die

Rotorscheibe und Buchse zu trennen.

7. Entfernen Sie die Feststellschraube von der Buchse.
8. Polieren Sie die Welle mit Polierleinen, um die Einkerbungen

der Feststellschrauben und jeglichen Rost von der Welle zu

entfernen.

9. Schieben Sie die Buchse und Rotorscheibe von der Welle

herunter.

5. Wenn der Antriebsriemen weiter entspannt werden muss,

um den Riemen ausbauen zu können, lösen Sie die vordere

und hintere Schraube an der Motorbefestigungsplatte (siehe

unten) sowie die beiden Motorverbindungsschrauben unter

dem Riemenschutz. Siehe Abbildung 5.5.

6. Nehmen Sie dann den Antriebsriemen von den Riemenscheiben

ab.

7. Ziehen Sie den neuen Riemen auf die Riemenscheiben auf.

Schieben Sie den Motor wieder in die Betriebsposition zurück

und ziehen Sie die Befestigungsschrauben auf das korrekte

Drehmoment an. Bringen Sie das Losrad wieder an.

8. Überprüfen Sie die Ausrichtung der Riemenscheiben mit einem

Lineal und justieren Sie die Riemenscheiben nach Bedarf.

9. Überprüfen Sie die Riemenspannung und stellen Sie die

Spannung nach Bedarf ein. Der Riemen muss sich in der Mitte

11,1 mm (7/16 Zoll) durchbiegen lassen, wenn eine Kraft von

89 N (20 lb.) angewendet wird (siehe Abbildung 5.6).

10. Bewegen Sie den Betätigungshebel in die eingekuppelte

Position and bringen Sie die Riemenführungen so an, dass

ein Abstand von 3,2 mm (1/8 Zoll) gegeben ist.

11. Bringen Sie den Riemenschutz wieder an.

12. Stellen Sie den Betätigungshebel in die START-Position zurück,

starten Sie den Motor, kuppeln Sie den Antriebsriemen langsam

ein und überprüfen Sie das Gerät auf ordnungsgemäßen

Betrieb. Stellen Sie die Riemenscheiben nach Bedarf nach.
