127 mm (5 Zoll) HÄCKSELMASCHINE

7

DEUTSCH

AUFBAU

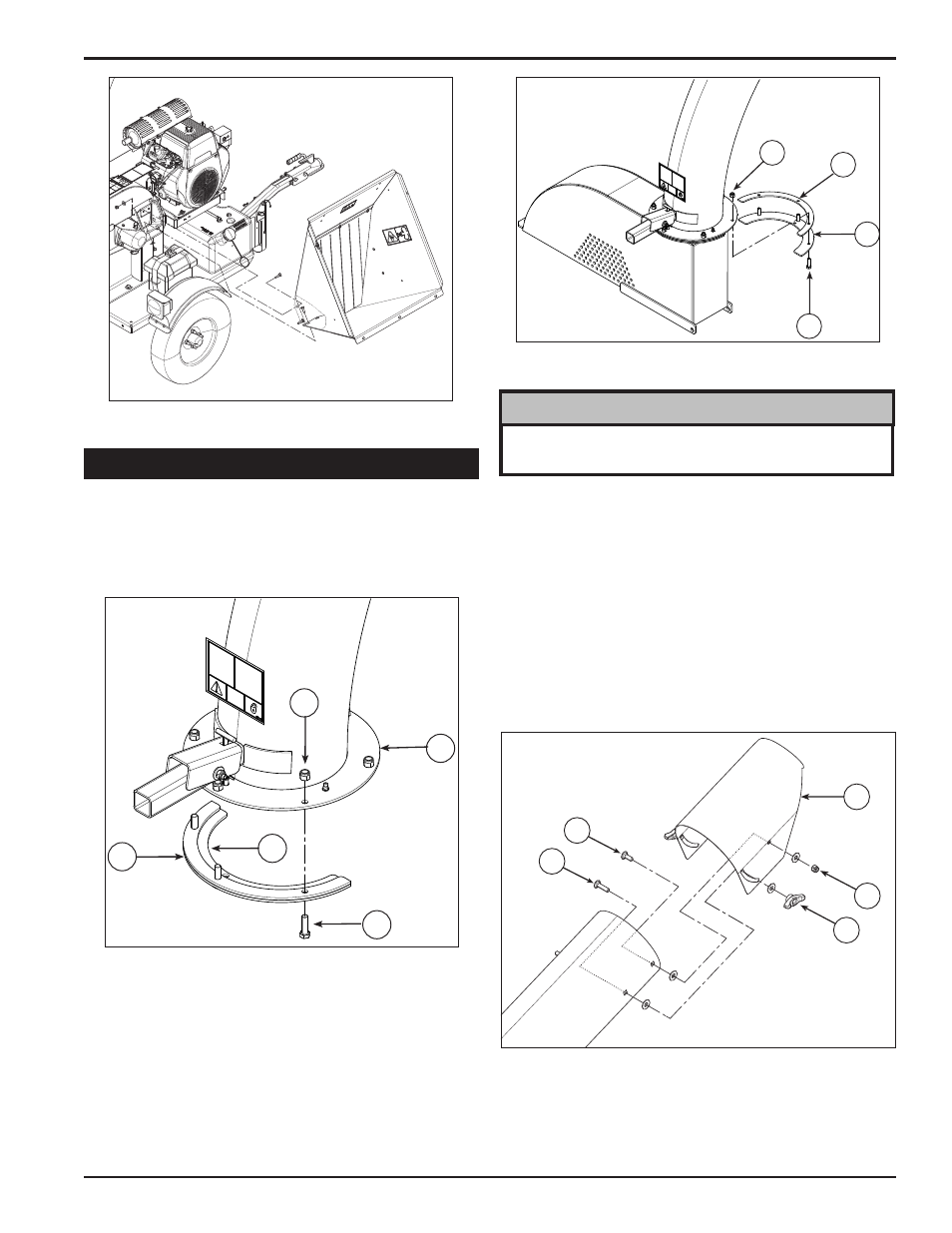

2.4 ANBRINGEN DES AUSWURFROHRS

Abbildung 2.5, Auswurfrohr des Häckslers

Abbildung 2.4, Auswurfrohr des Häckslers

Abbildung 2.6, Anbringen des Auswurfrohrs

Abbildung 2.7, Anbringen des Auswurfrohr-Ablenkbleches

1.

Bringen Sie einen Klemmring (1) und einen Distanzring (2)

mit drei 3/8 x 1 1/4” Schrauben (4) und Sechskantmuttern mit

Klemmteil (5) am Sockel (3) des Auswurfrohrs an. Ziehen Sie

die Teile fest, bis ein Abstand von 1,6 mm (1/16”) gegeben ist,

um den Anbau am Flansch zu erleichtern. Siehe Abbildung

2.5.

1

2

3

4

5

6

7

9

8

10

1

2

4

5

2.

Schieben Sie das Auswurfrohr auf den Befestigungsflansch

am Rahmen des Häckslers. Die Befestigungsklammer (1)

muss unterhalb der Lippe des Flansches positioniert werden.

Ziehen Sie die Schrauben und Muttern an.

3.

Installieren Sie die andere Hälfte des Distanzrings (2) und

des Klemmrings (1) mit 3/8 x 1-1/4” Schrauben (4) und

Sechskantmuttern mit Klemmteil (5) am Auswurfrohr.

4.

Schmieren Sie den Auswurf durch den Schmiernippel an der

Unterseite des Auswurfs mit Schmierfett. Drehen Sie den

Auswurf und tragen Sie weiter Schmiermittel auf, bis sich

der Auswurf leicht dreht.

Machen Muttern so fest wie möglich und gleichzeitig

den Entladungsröhre frei drehen.

NOTE

5.

Drehen Sie das Rohr einmal um 360 Grad und befestigen

Sie es mit dem Verriegelungsstift, um sicherzugehen, dass

es korrekt angebracht ist.

6.

Bringen Sie die Ablenkkappe (6) am Auswurfrohr an.

Verbinden Sie die Ablenkkappe mit zwei 5/16 x 1 1/4”

Schrauben (7) durch die untere Bohrung im Auswurfrohr.

Führen sie diese Schrauben durch die Innenseite des Rohrs,

die Unterlegscheibe, die Ablenkkappe, die Unterlegscheibe

und dann den Knopf (8).

7.

Bringen Sie zum Abschluss die Ablenkkappe mit zwei 5/16 x 1”

Schrauben (9) durch die Endbohrung im Auswurfrohr am Rohr

an und befestigen Sie die Kappe mit 5/16” Unterlegscheiben

und Sechskantmuttern mit Klemmteil (10).
