76 mm (3 Zoll) HÄCKSLER/SHREDDER
Abschnitt
moNTAGE
2

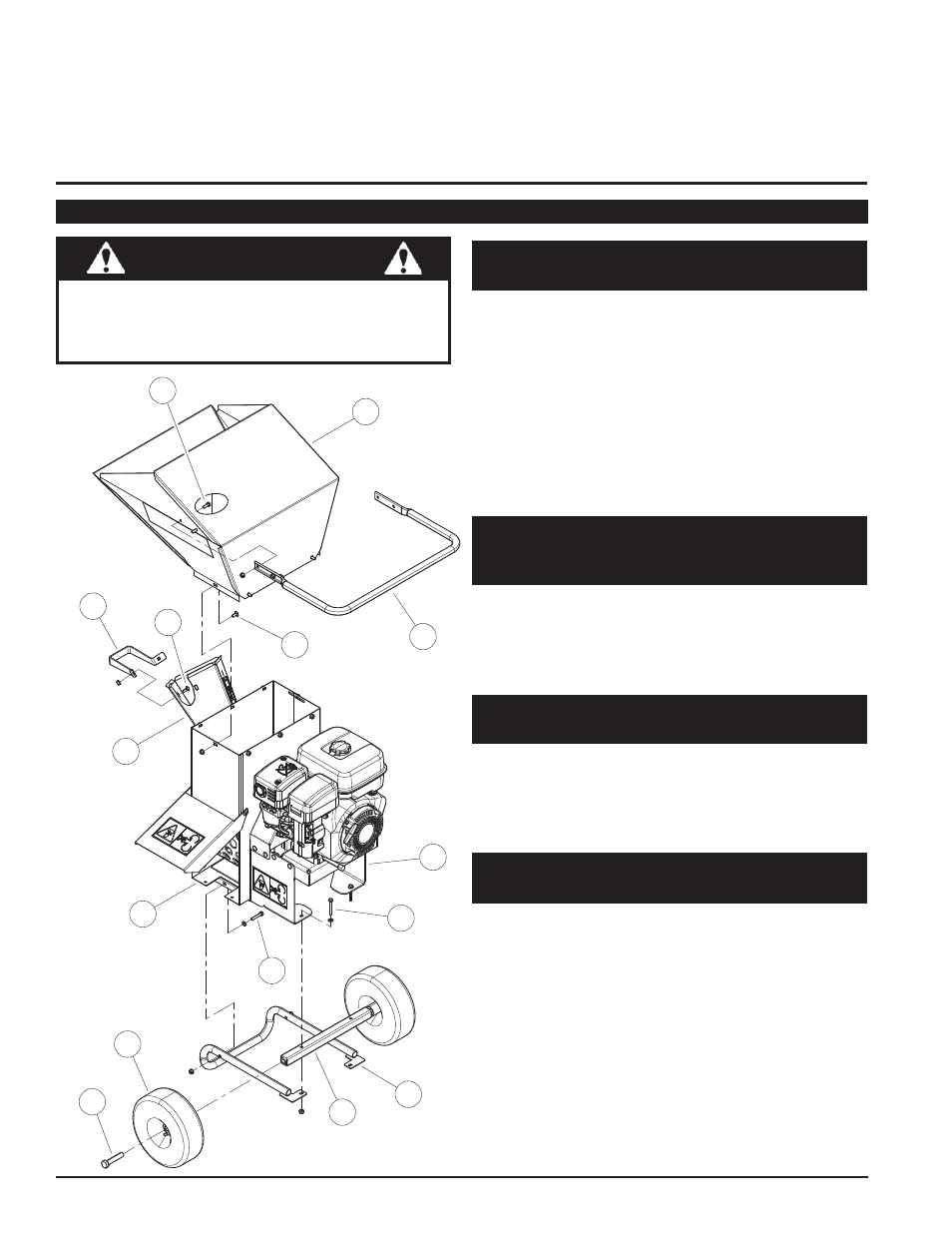

1. Befestigen Sie den Griff (12) mit vier 5/16" x 7/8" Sechs-
kantschrauben (14) so am Shredder-Zufuhrtrichter (13),
dass die Schraubenköpfe an der Innenseite des Trich-
ters positioniert sind. Ziehen Sie die Schrauben mit
5/16" Flanschmuttern fest.
1. richten Sie die Bohrungen im Häckslersockel (1) mit den
Bohrungen in der Schweißkonstruktion der Achse (2) aus
und richten Sie die Befestigungszungen des Ständerbeins (3)
aus. Befestigen Sie die Baugruppe mit zwei 5/16-18 x 2-1/4"
Sechskantschrauben (4), Unterlegscheiben und Flanschmut-
tern am Häckslersockel.
2. Befestigen Sie das Ständerbein mit zwei 5/16-18 x 1-3/4"
Sechskantschrauben (6), Unterlegscheiben und Flanschmut-
tern am unterteil des Gehäuses (5).
3. Befestigen Sie die Räder (7) mit zwei 5/8 x 3" Sechs-
kantschrauben (8) an der Schweißkonstruktion der Achse.
1. Installieren Sie den Zufuhrtrichter (13) so am Gehäuse, dass
der Griff über dem Motor positioniert ist und die Öffnung zum
Häckslerschacht zeigt.
2. Bringen Sie acht 5/16-18 x 3/4" Schlossschrauben (11)
so an, dass die Schraubenköpfe an der Innenseite des
Trichters positioniert sind. Befestigen Sie die Schrauben mit
5/16" Flanschmuttern.
1. Befestigen Sie den Griff (9) mit zwei 5/16 x 3/4" Schloss-
schrauben (11) so am Häckslerschacht (10), dass die
Schraubenköpfe an der Innenseite des Schachts positioniert
sind. Stecken Sie beide Schrauben durch den Griff, bevor Sie
den Griff mit 5/16" Flanschmuttern befestigen.
2.1.3 ANBRINGEN DES ZUFUHRTRICH-
TER-GRIFFS Am SHREDDER
2.1.1 ANBRINGEN VoN STÄNDERBEIN,
ACHSE UND RÄDERN
2.1 moDEllE oHNE CE-KENNZEICHEN
2.1.4 ANBRINGEN DES SHREDDER-
ZUFUHRTRICHTERS
2.1.2 ANBRINGEN DES HÄCKSlER-
SCHACHT-GRIFFS (NUR moDEllE oHNE
CE-KENNZEICHEN)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
WARNUNG
Sollten Schrauben oder Muttern in das Gerät fallen, stellen
Sie sicher, dass diese vor dem Anlassen des Geräts entfernt
werden. Entfernen Sie Gegenstände aus dem Shredder,
indem Sie das auswurfgitter abnehmen.
