18 76 mm (3 Zoll) HÄCKSLER/SHREDDER
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE
SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.12 AUS- UND EINBAU DES/DER
RIEmEN(S)
1. Entfernen Sie den Riemenschutz, die obere Riemenführung
(6) und die untere riemenabdeckung (5).
2. Bauen Sie das Losrad (2) aus.
3. Ziehen Sie den Antriebsriemen von den Riemenscheiben
ab.
4. Überprüfen Sie die Riemenscheiben auf Verschleiß.
Ersetzen Sie die Riemenscheiben, wenn sie gerissen oder
so verschlissen sind, dass der Riemenkontaktbereich nicht
mehr glatt und eben ist.
5. Ziehen Sie den neuen riemen auf die riemenscheiben
auf. Hebeln Sie den riemen nicht mit Gewalt auf die
Riemenscheiben, um das Riemenmaterial nicht zu
beschädigen.
6. Bauen Sie das Losrad ein und stellen Sie dabei sicher, dass
der Riemen an der Außenkante des Losrads positioniert
ist.
7. Überprüfen Sie alle Riemenscheiben auf ordnungsgemäße
ausrichtung.
8. Bringen Sie alle Schutzabdeckungen und Führungen wieder
an.
1
2
3
4
5
6

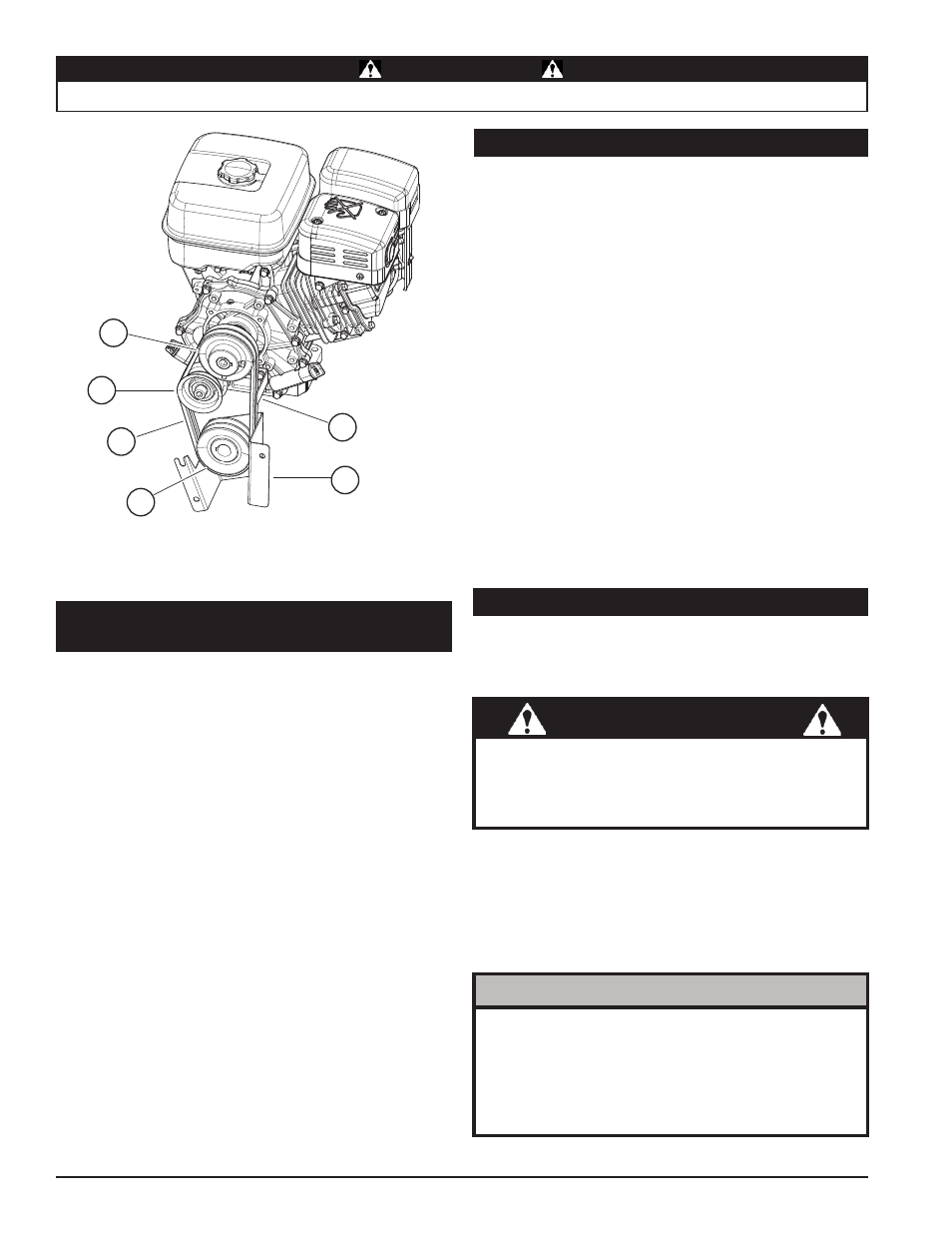

Abbildung 5.9, Antrieb mit doppeltem Riemen.
Modelle mit Doppelriemen sind SC3265 (abgebildet) und SC3342
5.13 AUSBAU DES RoToRS
5.14 SCHmIERUNG
1. Motorseitiges Lager (Abbildung 5.10).
2. Schachtseitiges Lager (Abbildung 5.11).
3. Linkes und rechtes Rad (Abbildung 5.12).
1. Bauen Sie die Auswurfklappe/Abdeckung, das Auswurfgitter
und die rotorwellen-Endkappe auf der Schachtseite des
Geräts aus.
2. Lösen Sie die Feststellschrauben am Spannring, mit denen
das schachtseitige Lager auf der Rotorwelle befestigt ist.
3. Klopfen Sie den Spannring mit einem Dorn und Hammer in die
entgegengesetzte Richtung der normalen Drehrichtung, bis er
locker ist. Entfernen Sie den Spannring und das Lager.
4. Entfernen Sie den oberen Riemenschutz, die obere
Riemenführung und den unteren Riemenschutz, um Zugang
zum motorseitigen Lager zu erhalten.
5. Nehmen Sie den antriebsriemen ab.
6. Lösen Sie die Feststellschrauben, mit denen die
Riemenscheibe auf der Rotorwelle befestigt ist, und bauen
Sie die riemenscheibe aus.
7. Wiederholen Sie die Schritte 2 und 3 am motorseitigen
rotorlager.
8. Entfernen Sie die Schrauben, mit denen die Abdeckung des
Häckslerschachtes am Rahmen befestigt ist, und bauen Sie
die die Schachtabdeckung aus.
9. Bauen Sie den rotor aus.
Schmieren Sie die folgenden Stellen alle 50 bis 100 Be-
triebs-stunden:
Überprüfen Sie den Zustand des Antriebsriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintrifft.
Sollte der Riemen gerissen, ausgefranst oder verschlissen sein,
ersetzen Sie diesen. Um den Antriebsriemen zu justieren oder
auszuwechseln, gehen Sie wie folgt vor:
WICHTIG
Polyharnstoff und Schmierfett auf Lithiumbasis
sind nicht kompatibel. Das Mischen der beiden
Schmierfettsorten kann zu vorzeitigen Ausfällen
führen.
Schmieren Sie das Gerät regelmäßig mit einem
Schmiermittel auf Lithiumbasis. Ungünstige bzw. extreme
Arbeitsbedingungen erfordern häufigeres Schmieren.
HINWEIS
Schmieren Sie die Lager nicht übermäßig. Zu viel
Schmiermittel kann zu Überhitzung und/oder zum
Abheben der Dichtungen führen. Pressen Sie das
Schmierfett langsam und unter leichtem Druck ein.
Falls möglich, drehen Sie die Lager während des
Schmiervorgangs leicht.
