16 76 mm (3 Zoll) HÄCKSLER/SHREDDER
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE
SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
verschoben wurde, jedoch in die entgegengesetzte Richtung.
Ziehen Sie die riemenscheiben-Feststellschrauben auf
18 Nm (160 in-lbs.) fest.
7. Stellen Sie sicher, dass der Riemenscheiben-Antriebskeil
richtig unter der Riemenscheibe positioniert ist, und ziehen
Sie die Feststellschrauben wieder an.
8. Legen Sie ein Lineal an den Riemenscheiben-Stirnflächen
an, um die korrekte Ausrichtung zu überprüfen. Die
Riemenscheiben-Stirnflächen müssen miteinander
ausgerichtet sein. Andernfalls Schritt 6 und 7 wiederholen,
bis die riemenscheiben ausgerichtet sind.
Es sind zahlreiche optionale Auswurfgitter in verschie-
denen Größen verfügbar. (Eine vollständige Liste der
optionalen Auswurfgitter finden Sie in Abschnitt 8 – Op-
tionen.) Die optionalen auswurfgitter erzeugen Späne in
verschiedenen Größen. So wechseln Sie das Auswurfgit-
ter:
1. Stellen Sie das Gerät ab, lassen sie alle angetriebenen Teile
zum Stillstand kommen und ziehen Sie das Zündkabel ab.
2. Öffnen Sie die Auswurfklappe/Abdeckung, um Zugang zum
auswurfgitter zu erhalten.
3. Entfernen Sie die 5/16 x 7/8" Schraube (1) und Flanschmut-
ter (2), mit denen das Auswurfgitter am Rahmen befestigt
ist (Abbildung 5.5). Ziehen Sie das Auswurfgitter von unten
heraus und drehen Sie die Oberseite nach unten, um das
Gitter zu entfernen.
5.9 AUSTAUSCH DES AUSWURFGITTERS

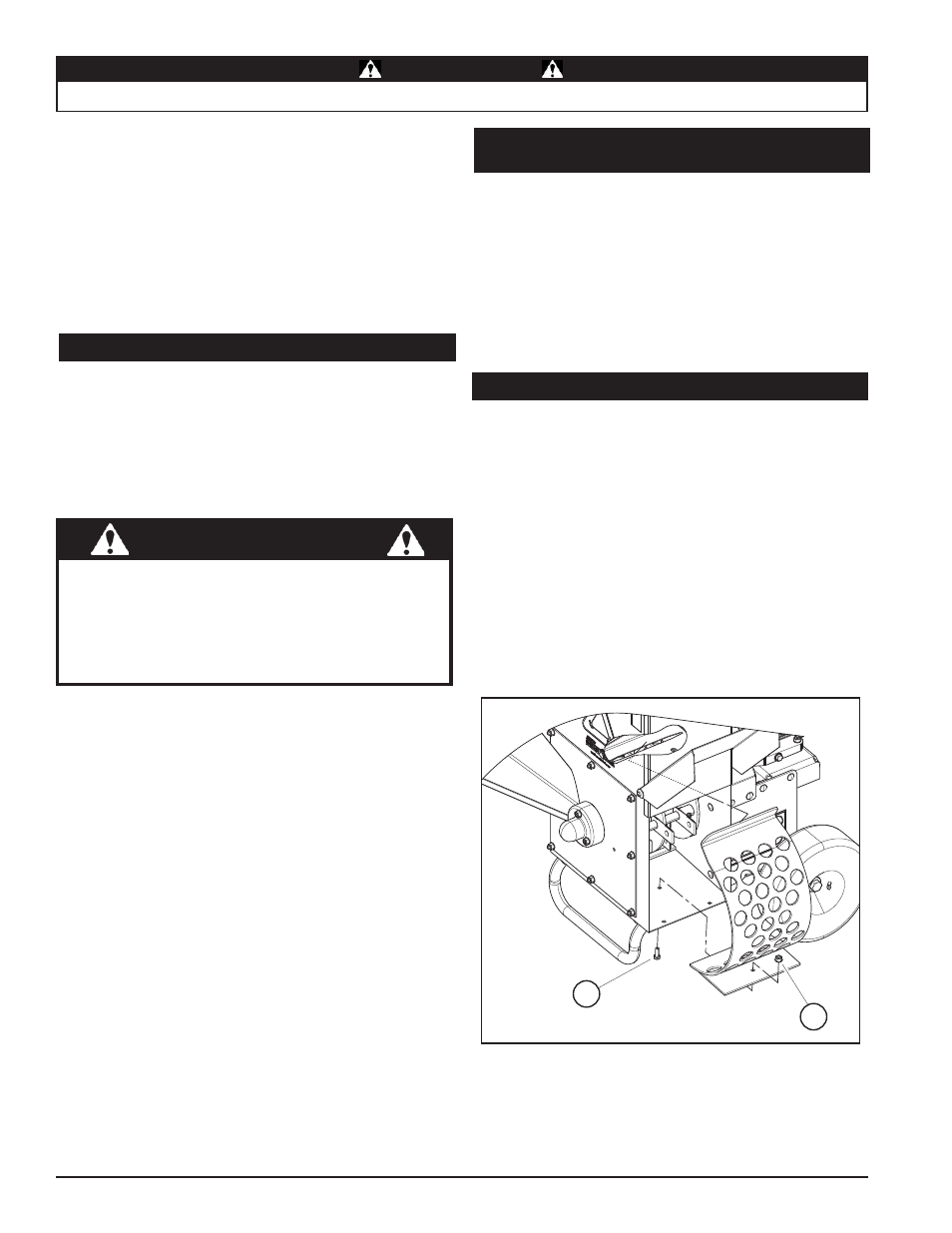

Abbildung 5.5, Austausch des Auswurfgitters
1. Stellen Sie das Gerät ab, lassen sie alle angetriebenen Teile
zum Stillstand kommen und ziehen Sie das Zündkabel ab.
2. Entfernen Sie die 5/16 x 7/8" Schraube und Flanschmutter,
mit denen das Auswurfgitter am Rahmen befestigt ist, und
nehmen Sie das Shreddergitter ab.
3. Reinigen Sie den Shredderrotor und/oder den Auswurfbereich
und das auswurfrohr des Häckslers. Drehen sie den rotor
von Hand, um sicherzustellen, dass er frei rotieren kann.
4. Bauen Sie das auswurfgitter wieder ein und bringen Sie die
Befestigungselemente an.
5.8 FREIRÄUmEN EINES VERSToPFTEN
RoToRS
4. Entfernen Sie Abfälle oder Schmutz von der Gitterfläche.
5. Führen Sie die Oberseite des Austauschgitters in den Schlitz
im Häckslergehäuse ein und schieben Sie die unterseite
des Gitters nach innen, damit die Schraubenbohrungen
ausgerichtet sind.
1. Entfernen Sie den unteren riemenschutz unter dem
Motorrahmen, die Auswurfklappe/ Schutzvorrichtungen und
das auswurfgitter.
2. Entfernen Sie die 10-24 x 1-3/8" Schrauben und Muttern von
den Messerwellen.
3. Richten Sie die Welle mit der 5/8" Bohrung hinten im Rahmen
und der kleinen Bohrung vorn im Rahmen in der Nähe des
Häckslerschachtes aus.
4. Schieben Sie die Welle mit einem kleinen Dorn oder einer
kleinen Stange aus der 5/8" Bohrung hinten im Rahmen
heraus.
5. Für den Zusammenbau führen Sie die Welle durch die 5/8"
Bohrung hinten im rahmen ein und schieben Sie die Messer
und Distanzscheiben in der richtigen reihenfolge auf die
Welle. Bringen Sie eine neue 10-24 x 1-3/8" Schraube
und mutter an.
6. Wiederholen Sie die Schritte 3 bis 6, um die anderen drei
Wellen zusammenzubauen.
7. Installieren Sie zum abschluss das auswurfgitter und die
Auswurfklappe/ Schutzvorrichtungen und ziehen Sie alle
3/8" Schrauben auf 45 Nm (33 ft-lbs.) an. Führen Sie einen
Probelauf des Geräts durch.
Die gezahnten Shreddermesser sind für eine lange Lebensdauer
ausgelegt und können umgedreht werden, wenn sie stumpf
sind. Stellen Sie sicher, dass die Messer und Distanzscheiben
ordnungsgemäß installiert sind, um das Rotorgleichgewicht
beizubehalten. Ein Schreddermessersatz ist im Ersatzteilhandbuch
zu finden.
So bauen Sie die Messer aus oder bauen einen neuen
Shreddersatz ein.
5.7 AUSTAUSCH DER SHREDDERmESSER
WICHTIG
Die gezahnte Kante der Shreddermesser sollte in die
gleiche richtung weisen wie die Schneidekante der
Häckselmesser. Verwenden Sie die #10-24 Mutter und
Schraube nicht wieder. Verwenden Sie keine Wellen oder
Distanzscheiben wieder, die Anzeichen von Verschleiß oder
Schäden aufweisen. Verwenden Sie bei der Reparatur stets
neue Teile.
1
2
