Anschließen des Schaltkastens
Vor dem Ausführen von ESU-Tests mit dem ESU Analyzer muss
der Schaltkasten an die Fußschalter-Ausgangsbuchsen an der
rechten Seite des ESU Analyzers angeschlossen werden. Siehe
Abbildung .
Hinweis
Der die mittlere der drei Positionen des Schalters
dient zum Ausschalten.
POWER
ENTER
CANCEL
RF-DETECT
REMOTE
SCOPE OUTPUT
EVERE
T T , W
A 9820
3
Koag
Schneiden
aus
gpc13.eps

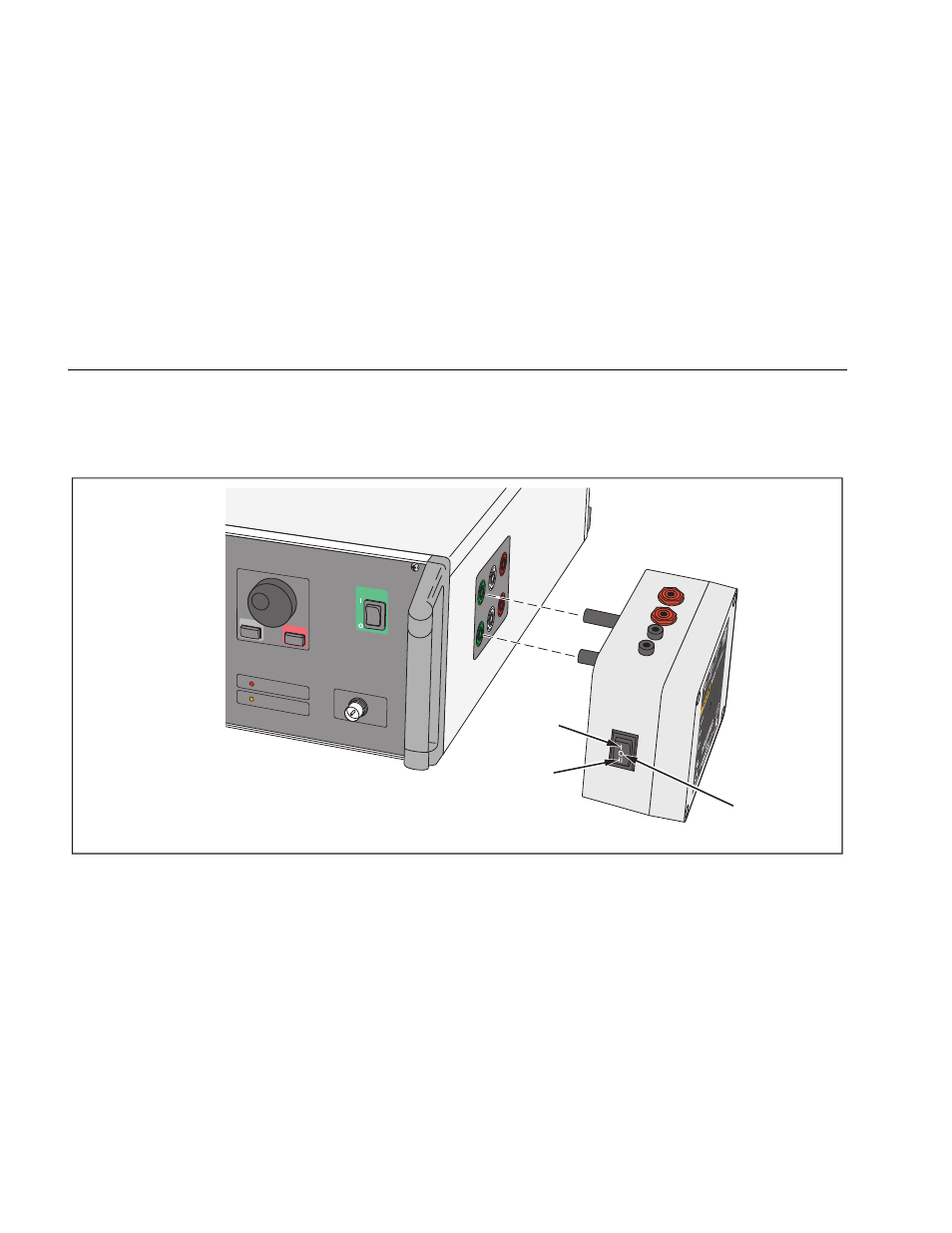

Abbildung 2. Anschlüsse der Schaltereinheit zur QA-ES II
