QA-ES Automation Bundle
Bedienungshandbuch
8
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE
LOAD
(RED)
2
0
0
ESU
QA-ES
II
Aktiv
Neutralleiter/Disp.
Koag (Schwarz)
Schneiden (Gelb)
Anschlussleitung 3 oder 4 Anschlussleitung 1
Anschlussleitung 5
gpc01.eps

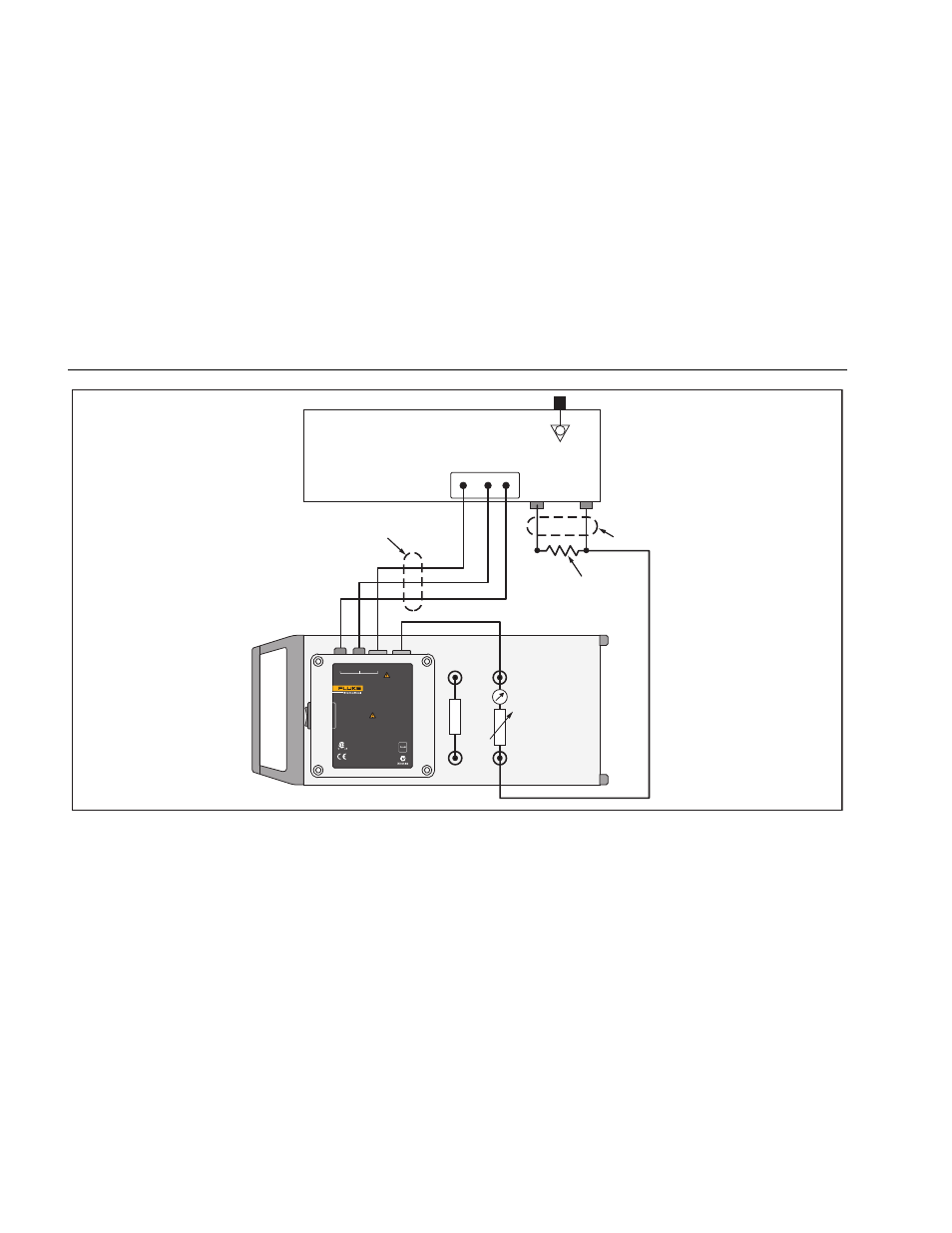

Abbildung 3. Energieverteilungs-/Ausgangstestanschlüsse – Monopolar
