QA-ES Automation Bundle
Bedienungshandbuch
10
HF-Ableitstromtests (Leakage Current)
Bei diesen Tests wird der Ableitstrom von der getesteten ESU gemessen. Die Abbildungen 5 bis 10 zeigen die Anschlüsse,
die zum Durchführen der unterschiedlichen HF-Ableitstrommessungen an dem zu testenden Gerät verwendet werden.
FLUKE BIOMEDICAL
6920 SEAWAY BLVD.
EVERETT, WA 98203
USA
www.flukebiomedical.com
MADE IN USA PN 3781293
QA-ES SWITCHBOX
CUT
COAG
OFF
CUT
COAG
1 Kv
ACTIVE TO VARIABLE LOAD
(RED)
ESU
QA-ES II
Aktiv
Koag (Schwarz)
Schneiden (Gelb)
F
2
0
0
Neutralleiter/Disp.
Anschlussleitung 3 oder 4
Anschlussleitung 1
Anschlussleitung 5
gpc02.eps

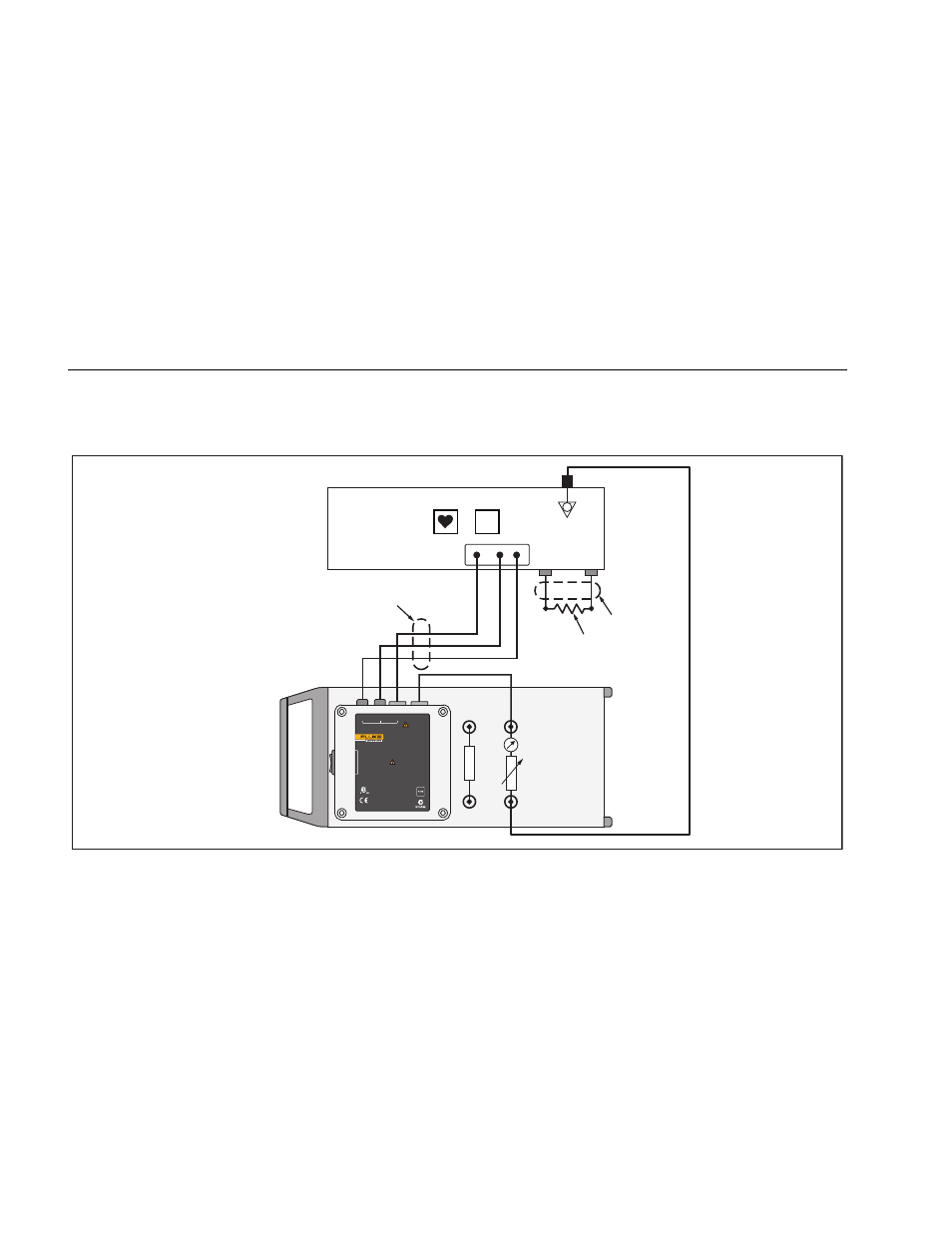

Abbildung 5. HF-Ableitstromtests an aktiver Elektrode für HF-isolierten ESU-Anschluss (CF-Typ) – Monopolar
