Testen der Elektrodenrückstrom-Überwachung (RECM)
Schließen Sie für einen RECM-Test den RECM-Testkasten an den Rückführungs-Anschluss des Prüflings an wie in Abbildung 11 gezeigt.
Stellen Sie den Widerstand am Testkasten auf den in den Spezifikationen des Prüflings angegebenen Wert ein.
Anschlussleitung 6
RECM Test Box
Valleylab
Anschlussleitung 3
Anschlussleitung 8
Anschlussleitung 6
Anschlussleitung 8
RECM Test Box
Andere Marken
Neutral
OR
Anschlussleitung 4
gpc10.eps

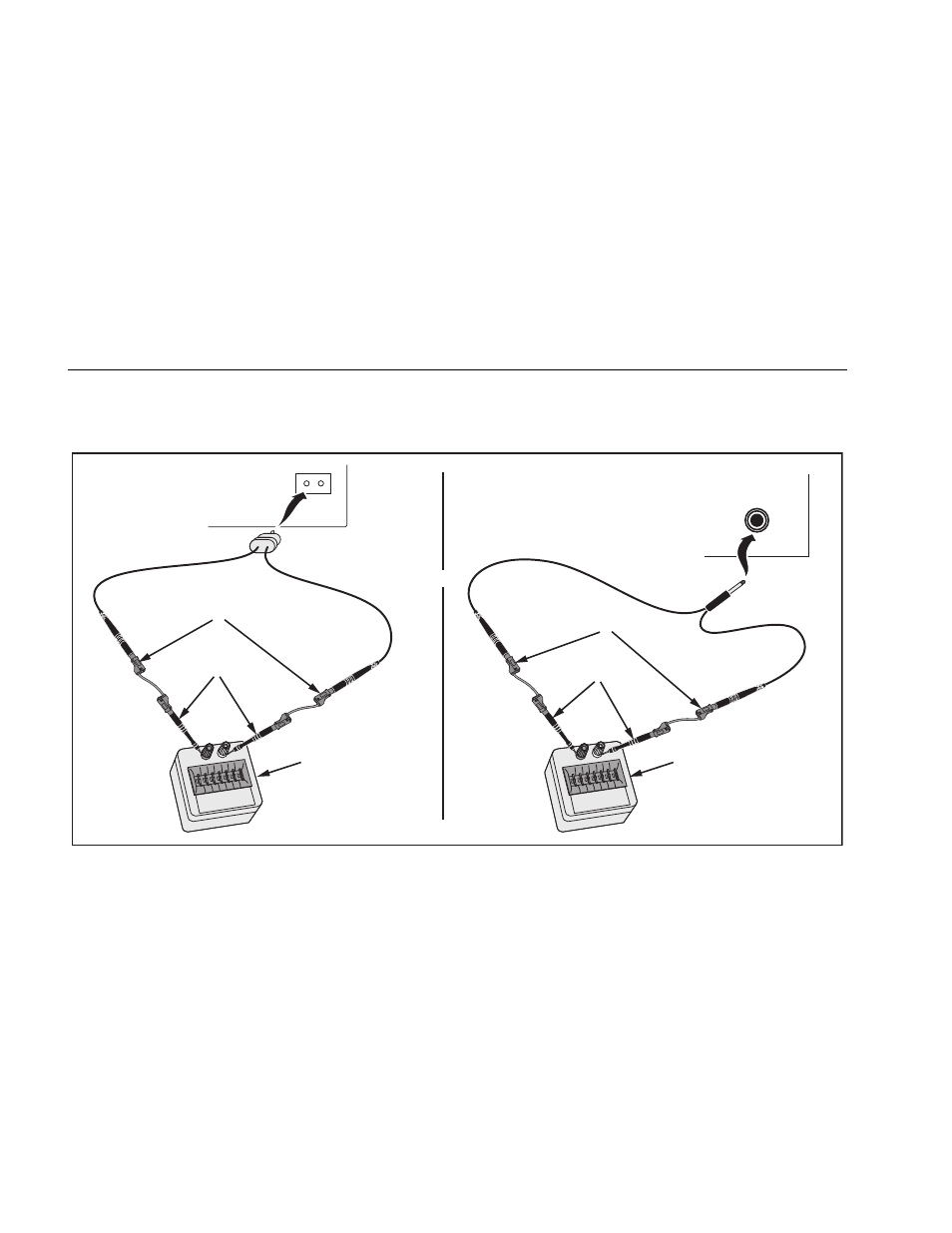

Abbildung 11. RECM-Testanschlüsse
