Fronius Energy Package - Handbuch (Seite 25)

23
DE

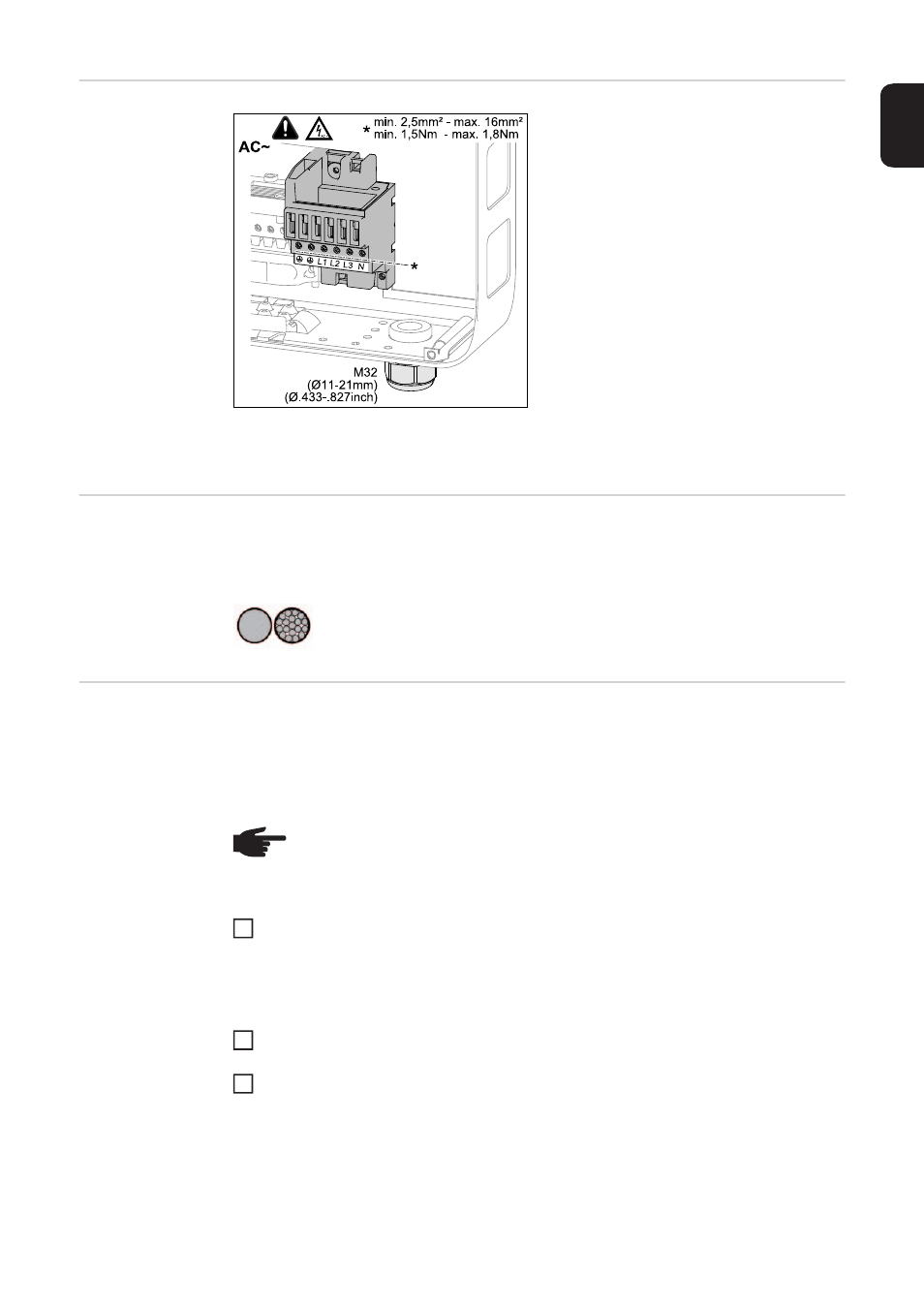

AC Anschluss-
klemmen
PE Schutzleiter / Erdung
L1-L3 Phasenleiter
N
Neutralleiter
max. Kabelquerschnitt pro Leiterkabel:
16 mm²
min. Kabelquerschnitt pro Leiterkabel:
entsprechend dem AC-seitig abgesicherten
Wert aber mindestens 2,5 mm²
Die AC Kabel können ohne Ader-Endhül-
sen in den AC Anschlussklemmen ange-
schlossen werden.
Bei AC Kabel mit einem Querschnitt von 16 mm² können Ader-Endhülsen je nach Typ der
Ader-Endhülse und der Verpressung nicht oder nur bedingt eingesetzt werden.
Aufbau der AC
Kabel An den AC Klemmen des Wechselrichters können AC Kabel mit folgendem Aufbau ange-
schlossen werden:
Anschluss von
Aluminiumkabeln Die AC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen runden Alumi-
niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
reduzierte Bemessungsströme für Aluminiumkabel
- die nachfolgend angeführten Anschlussbedingungen
Anschlussbedingungen:
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
- Kupfer oder Aluminium: rund eindrähtig
- Kupfer: rund feindrähtig bis Leiterklasse 4
Cu / Al Cu
max. Class 4
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
1
2
3
